一、電路剖析

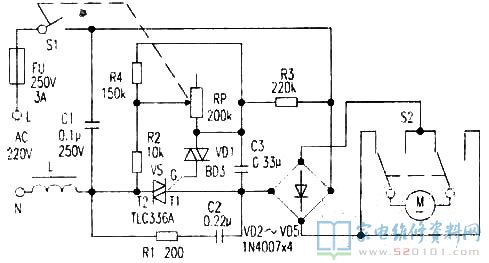

按照特定物畫出該設備電路圖如下圖所示。本電路選用雙向可控硅作溝通交流變壓電路，由雙向可控硅VS(TLC336A)、雙重開啟二極管VD1、電容器C3、電阻器RP、電阻R2、R3、R4等構成移相溝通交流變壓電路。合閉電源總開關S1，AC220V開關電源接入，調整RP的電阻值，即能更改VS的導通角，也就改變導出交流電流。該交流電壓經全橋VD2～VD5整流器變為脈沖直流穩壓電源對電機M配電適度撥動調速開關可更改輸出電壓，即操縱M轉速比在50～150r、min間轉變，做到變速的目地。撥動正反面向電源開關S2檔位，能更改M的電流的方向，使滾輪正方向或反方向旋轉。

電路中，由電源變壓器L、電容器C1構成倒L型高頻率過濾電路，以降低對音像制品家用電器的影響；由電阻器R1，電容器C2構成阻容消化吸收控制回路，避免雙向可控硅VS因過壓而毀壞。

二、常見故障檢修

1、撥動變速旋紐，按摩儀不旋轉。
用萬用表測量C1兩邊無220V工作電壓，核查FU融斷，可能C1(原250VV)抗壓不夠穿透短路故障導致FU融斷。拆換FU后，再用0.1uF/630V滌綸電容更換C1后，再也沒有產生此常見故障。
2、一會兒工作中紊亂，有時候輕輕拍打支撐架修復翻轉。
該常見故障多是電路接觸不良現象而致，關鍵查元器件管腳是不是假焊、脫焊，輸電線觸點是不是松動，本例是電阻器RP碳膜損壞及動臂簧片空氣氧化，拆換RP(WH168-B型220k帶電源開關電阻器)后工作中一切正常。
3、撥動正反面切換開關，滾輪能翻轉歪斜轉。
滾輪能反方向旋轉，表明溝通交流變壓電路、整流器電路及M工作中一切正常。不正方向旋轉則是S2止向接觸點組不觸碰而致，向觸靜脈滴注入2～3滴乙醇，快速撥動電源開關幾回，仍不湊效，用KB88型250V/5A撥動電源開關拆換后工作中一切正常。
