汽車繼電器KA2和三極管VT2

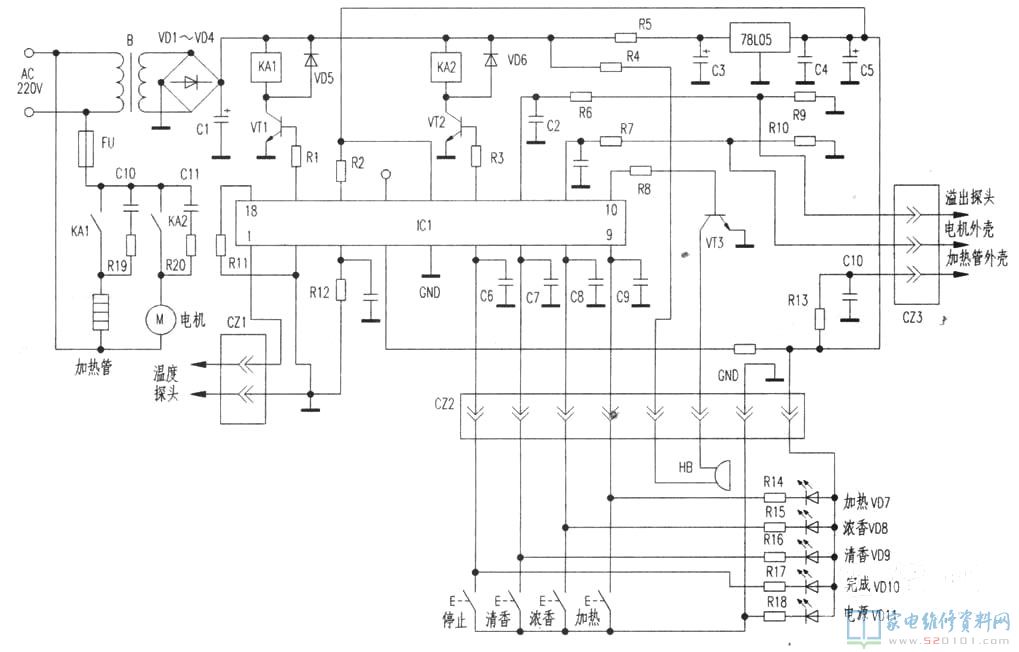

文中小編制作電源電路如下圖所示，電壓經直流變壓器、整流器、過濾后，獲得12V工作電壓供整機應用，并且經過78L05穩壓管后獲得 5V的開關電源，給IC配電。開關電源接入時無源蜂鳴器HB傳出“嘀”的一聲語音提示，指示燈VD11亮，豆漿機處在待機狀態。

一、原理

這時，在器皿中注人適當的豆槳后，鍵入“加熱”指令，則場效應管IC1的⑨腳變成低電平，加熱顯示燈VD7閃光，⑩腳輸出高電平，無源蜂鳴器發音，與此同時，17腳電輸出高電平，VT1關斷，汽車繼電器KA1得電吸合，加熱管逐漸加熱。通過一定的時間段后(5～7分鐘)Ic1 17腳又變成低電平，三極管VT1截至，KA1關閉電源加熱管失電，設備?！籐加熱，這時“進行”顯示燈VD10閃光，表明加熱順利完成。

這時若按“芳香”鍵，IC1⑦腳輸出低電平，“清香”顯示燈VD9閃光，與此同時，IC1 17腳輸出高電平，VT1關斷，KA1又得電吸合，加熱管逐漸加熱，當水加熱并燒開后，17腳又輸出低電平，VT1截至，KA1關閉電源，終止加熱。在這時，IC1的13腳輸出高電平，VT2關斷，KA2得電吸合，電機推動磨刀技巧逐漸轉動，大概40秒左右后，17腳又變成低電平，VT2截至，KA2跳停，電機轉停。約20秒后，13腳又變成高電平，電機又轉動，這般重復多次后，13腳又變成高電平，又對豆槳加熱，燒開后又全自動終止加熱。那樣不斷多次加熱／終止唇，“芳香”燈滅掉，“進行”顯示燈更亮。表明“芳香”的豆槳已制完?！跋愦肌辨I與“芳香”鍵的功用及姿勢次序基本一致，僅僅加熱時間更增加一砦。

二、維護作用

1.太熱維護

溫度感應器(TEMP元器件)固定不動在加熱管兩側，當其溫度過高時，IC1發信號使整體終止加熱，防止空燒。

2．防堵作用

當豆槳煮沸后即將外溢時，攝像頭測出的數據信號，使17腳輸出低電平，終止加熱，防止豆槳外溢。

3．少水維護

當機內的水豆槳量較較少時，無源蜂鳴器鳴叫聲不斷，提醒被煮量太少，與此同時使17腳輸出低電平，終止加熱。

4．按時關機

該設備持續工作中30分鐘后能全自動關機，以維護電機等。

三、常見問題
1．一部分功能鍵失靈

僅僅某一兩個鍵失靈，而別的各鍵的一切正常，應主要查驗有關按鍵，大部分狀況是接觸不良現象或CZ2相關管腳斷開而致。
2．防堵作用失靈

應主要撿查防溢攝像頭是不是有污垢，連接器Cz3是不是接觸不良現象，路線是不是有脫焊。
3．不可以加熱

鍵入加熱指令后，查驗IC1 17腳是不是有高／低電平的轉變，若有應主要查驗三極管VT1及汽車繼電器KA1。
4．不可以終止加熱

也應首要查驗17腳是不是有高／低電平的轉變，若有，關鍵撿查汽車繼電器KA1，大部分狀況是接觸點粘接而致。
5．電機不轉

關鍵查驗汽車繼電器KA2和三極管VT2。
