微電腦集成ic組成自動式智能控制系統

一、電路圖講解

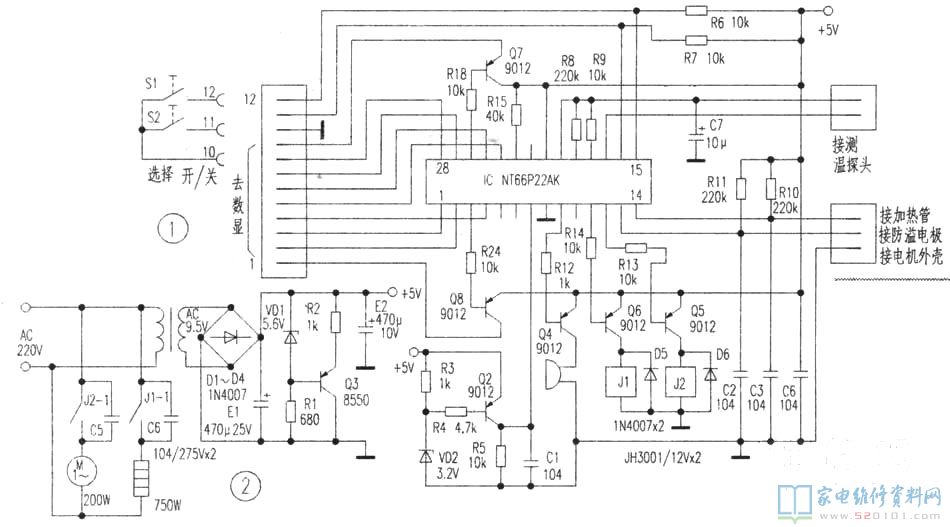

該電源電路由微電腦集成icNT66P22AK操縱，控制回路見圖1所顯示，電路見圖2所顯示。接入開關電源，若杯里水位線末達到規定相對高度時不可以運行加熱管，并顯示“E1”，無源蜂鳴器嗚叫提醒少水，此作用能避免加熱管空燒。當水位線一切正常時顯示“00”，按S1 IC 11腳輸出低電頻，Q6關斷，汽車繼電器J1吸合逐漸加熱，隨溫度上升，溫度測量攝像頭的電阻值隨著轉變，經IC解決后由數碼顯示管顯示加熱溫度。當溫度上升到80℃時，Ic的11腳輸出高電平終止加熱，與此同時12腳輸出低電乎Q5關斷，J2吸合，電機M得電轉動，逐漸磨漿，打漿20秒、停10秒，不斷四次后磨漿完畢，12腳輸出高電平，11腳輸出低電頻，J1吸合，開展二次加熱，當豆槳燒開時泡沫塑料升高至防堵攝像頭時13腳鍵入低電頻，使11腳輸出高電平，以終止加熱避免豆槳外溢。當豆槳煮開時數碼顯示管顯示“99”加熱終止，無源蜂鳴器警報并顯示“ED”提醒豆槳早已煮好。

二、常見故障維修
常見故障狀況：電機不轉動。
常見故障維修：拆卸外殼，用萬用表測量電機繞阻一切正常，觀查電機碳刷完好無損，立即給電機插電，電機可以轉動，常見故障應在操縱一部分。因微電腦集成ic不容易毀壞，且數碼顯示管可以顯示并有警報聲，因此關鍵查驗微電腦輸出一部分的元器件，查驗Q5、Q6完好無損，當查驗到D6時發覺該二極管早已短路故障造成J2不可以姿勢。拆換D6后插電調試，當加熱到80℃時電機逐漸轉動，常見故障清除。

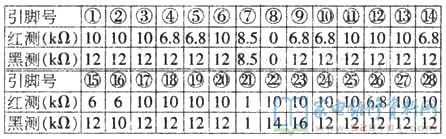

用MF47型數字萬用表R×1k擋精確測量IC各腳在路阻值見附注。
