生活用水加熱、制冷及一切的“捷發”牌冷熱飲水機的構造和其消毒

文中詳細介紹了可對生活用水加熱、制冷及一切的“捷發”牌冷熱飲水機的構造和其消毒殺菌、加熱及制冷電源電路；此外小編還例舉了常見問題維修六例供眾多網民檢修參照。

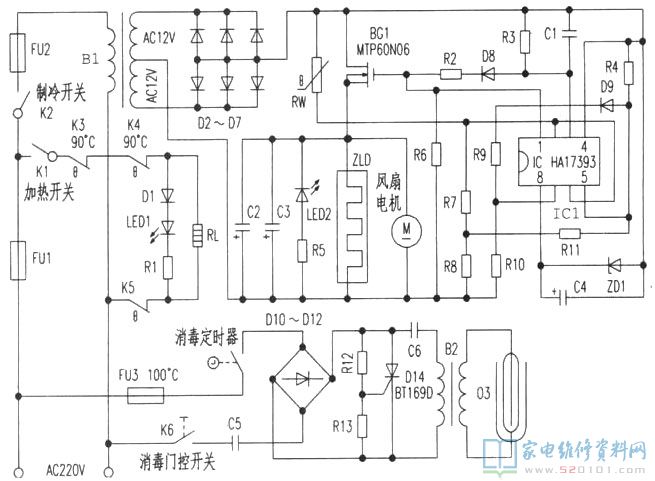

一、電路圖講解

該設備選用立柱式構造，上邊一部分關鍵由生活用水鐵桶、聰慧座、加熱儲水箱、制冷水箱及加熱、制冷控制回路等構成；下半一部分是關鍵由消毒碗柜、定時器、自動門電源開關、活性氧造成電源電路等構成。
1．臭氧殺菌電源電路
接入主機電源后，轉動立式飲水機右邊的消毒殺菌定時器，設定好需要的消毒時間，把消毒室的門關好，AC220V開關電源經電容器C5降血壓，二極管D10～D13橋式整流后導出直流電壓向儲能技術電容器c6電池充電；與此同時該直流電壓經電阻器R12、R13分壓后，做為可控硅D14操縱極G的開啟工作電壓，可控硅關斷后，電容器C6經可控硅D14和高壓變壓器B1初中級充放電，B1次級線圈的高壓脈沖加到活性氧管O2的兩方面，活性氧管逐漸點火充放電，其周邊水解并造成出活性氧正離子來。當電容器C6排完電時可控硅D14截至，電容器C6再度被電池充電，可控硅D14再度關斷。這般循環往復，在消毒殺菌房間內造成充足量的活性氧來對茶器開展殺菌消毒，直到按時完畢。
2．生活用水加熱電源電路
當生活用水桶插進立式飲水機的聰慧座時，礦泉水全自動流滿制暖儲水箱，開啟加熱電源總開關K1，交流電流根據溫控器K3～K5加至電爐絲RL，加熱指示燈LED1閃光。當制暖儲水箱的溫度做到90℃以內時，溫控器K3、K4全自動斷掉，斷開開關電源同路，加熱指示燈LED1滅掉，RL終止加熱。當制暖儲水箱的氣溫降低到80℃以內時，溫控器K3、K4全自動接入控制回路，LED1閃光、RL逐漸再度發燙，那樣，制暖儲水箱就自始至終處在加熱和技術情況。當制開水箱里沒有水時，電爐絲RL還處在發燒時，一旦溫度超出溫度100℃后，防空燒溫控電源開關K5姿勢，斷開開關電源控制回路，進而避免安全事故的產生。
3．生活用水制冷電源電路
接入加熱電源總開關K2，AC220X，經環形變壓器B1降血壓，在次之級導出溝通交流12V，經D2～D7整流器、電容器C2、C3過濾后導出約12V的直流電壓，向風扇電機M、半導體材料制冷元器件ZLD、電壓跟隨器IC1等配電。

當溫度在15℃以上時，負溫度系數溫度傳感器RW處在常阻情況，電壓跟隨器IC1②腳電位差小于③腳電位差，其①腳導出高電平，場效管BG1的漏極和源極處在關斷情況，這時風扇電機運行，制冷指示燈LED2亮，半導體材料制冷元器件ZLD處在強制冷情況，伴隨著制冷箱里的溫度漸漸地降低，負溫度系數溫度傳感器RW的阻值慢慢上升，當電壓跟隨器Ic1②腳電位差高過③腳電位差時，其①腳導出低電頻或空氣壓力，場效管BG1截至，這時制冷指示燈LED2滅，風扇電機終止運行，半導體材料制冷元器件ZLD終止制冷。這般循環往復，使制冷箱里的溫度一直維持在5℃～15℃中間。

二、常見故障維修
1．轉動消毒殺菌定時器旋紐后，馬上回到原點
這類問題的首要因素是旋轉旋紐時用力過猛，使定時器內部的發條卡掉下來、斷裂或各傳動齒輪損壞比較嚴重。如果是發條卡掉下來，再次回位就可以；若是后二種狀況，僅有拆換。
2．接入電源總開關，轉動消毒殺菌定時器旋紐。沒有充放電的咝咝聲
造成此常見故障的緣故有：1)定時器內部按鈕開關沒有接入；2)開關電源熔斷絲毀壞；3)橋式整流二極管D10～D13、電容器C5和C6、可控硅D14(BTl69)等元器件毀壞。較為普遍的是定時器內主簧片接觸點變黑形變，導致接觸不良現象。
3．不可以制暖，加熱指示燈LED1都不亮
造成此常見故障的緣故有：1)開關電源熔斷絲FU1引路；2)加熱電源開關K1堵塞；3)溫控電源開關K3～K5毀壞或其兩腳的插線端空氣氧化接觸不良現象而致，可以用數字萬用表測加熱溫控器是不是一切正常合閉。
4．不可以制暖，但加熱指示燈LED1亮
此常見故障多是加熱管內部的加熱絲被燒壞或其與溫控器布線接觸不良現象而致。550W加熱絲一切正常電阻值約為90Ω。
5．合閉電源總開關K2后，制冷指示燈LED2亮，風扇電機轉。但不可以制冷
該設備加熱指示燈LED2亮，風扇電機轉，表明開關電源鍵入、導出基本上一切正常，造成此常見故障的緣故只有是半導體材料致冷器件ZLD毀壞。一切正常的半導體材料致冷器件正方向阻值約為10Ω，反方向為無窮。
6．合閉電源總開關K2后，制冷指示燈LED2沒亮，風扇電機不轉。也不可以制冷
造成此常見故障的緣故有：1)開關電源熔斷絲FU2引路；2)環形變壓器B1毀壞或其首次級導線端接觸不良現象；3)操縱電路元件毀壞。一般情形下，操縱開關管BG1和六個整流二極管中，某一穿透短路故障毀壞較多。
場效應管IC1(HA17393)的在路數據信息見附注。
