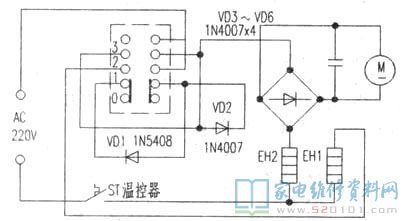

測繪工程原理圖下面的圖所顯示

文中小編測繪工程原理圖下面的圖所顯示，其基本原理是0擋：為關閉情況。1擋：電源經溫度控制器ST分為二路，一路經EH2(153Ω)、橋式整流后給風機電機M配電，再經過VD2流向電源另一端，電機慢轉；另一路經EH1(62Ω)、VD1流向電源另一端，故為超低溫、低速檔擋。 2擋：電源和1擋一樣分為二路，僅僅都未通過_二極管，因此電機高速運轉；電熱絲EH1發高溫，為高溫快速擋。3擋：因為電源開關未將EH1接入電源，不發熱，而EH2發燙不大，僅有電機高速運轉，為冷氣擋。

一、常見故障檢修

(1)、1擋時電熱絲EH1很紅，別的一切正常。擋時電流量經VD1(1N5408)半波整流后給EH1配電，應是超低溫情況。查驗VD1已短路，拆換后恢復過來。
(2) 、電機在各擋也不轉。最先精確測量電機兩直流電壓為0V；整流二極管發熱，測整流管二極管一切正常，表明電機或電容器短路。拆下來電容器(已變黑)精確測量已短路，拆換后，電機運行一切正常。
