典型性的電滋爐IGBT電源電路

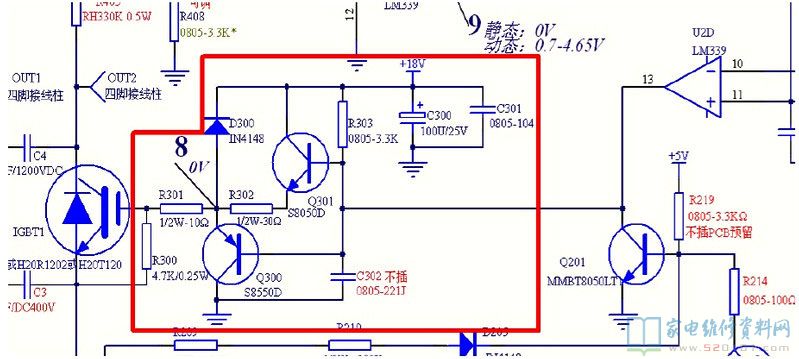

典型性的電滋爐IGBT電源電路如下圖所顯示，IGBT驅動電路功效是依據LM339_13pin腳送出去的高、低電頻，推動IGBT導通、關閉。IGBT屬工作電壓推動型器件，所以驅動電路要能導出高電壓;與此同時，因?yàn)镮GBT內部的G、E結有結電容存有，故在IGBT導通時要有大電流量對其快速電池充電，減少I(mǎi)GBT的啟用延遲時間。
