主電源電路中220V交流電經整流器過濾后加進由電容器C1及C

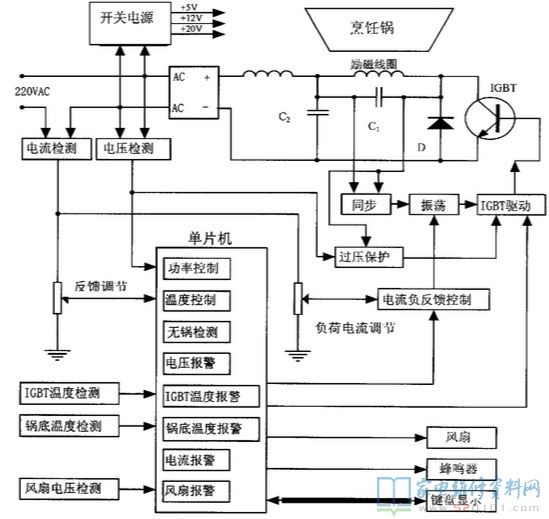

為相互配合文中解讀，小編畫出電源電路程序框圖如下圖所示，主電源電路中220V交流電經整流器過濾后加進由電容器C1及C2和電感器L1與IGBT管S構成的電壓諧振變換器上。變換器關鍵起兩個作用，一是將直流變換為20~40kHz的高頻率交流電，二是將電磁能變換為電磁能。高頻率交流電加在勵磁線圈上，根據電流的磁效應，立即效果于鍋具底端，造成渦旋，使鍋具快速加溫。控制回路選用單片機設計HT46R22做為控制集成ic，它能完成很多必需的檢驗和維護，與此同時由它造成操縱需要的PWM信號，操縱電滋爐的功率。電滋爐造成高頻率電流量基本原理如下所示：

如下圖所示電滋爐的主電源電路是一個AC-DC-AC(溝通交流-直流電-溝通交流)變換器，由橋式整流器和電壓諧振變換器組成。電壓的交流電源經橋式整流器轉換為直流電源,再經電壓諧振變換器轉換成工作頻率為20-40KHz的交流電。這一高頻率交流電根據在環形平面圖上線圈電感的電磁線圈盤耦合到鍋具的底端，在鍋具底部造成漩渦狀電流量,使鍋具迅速生熱。電壓諧振變換器是主電源電路的關鍵,其功能是使直流電源逆變器為高頻率交流電,以達到電磁感應加熱的規定。電壓諧振變換器是低開關損耗的零電壓型(ZVS)變換器,主電子開關是輸出功率電子管,常稱之為輸出功率開關管。現階段,選用絕緣層?xùn)烹p極電子管(IGBT)。輸出功率開關管的電源開關姿勢是由圖所顯示的主控制板操縱，并根據為達到輸出功率開關管推動標準的光耦電路而進行的。
