倍壓整流電源電路上的故障維修

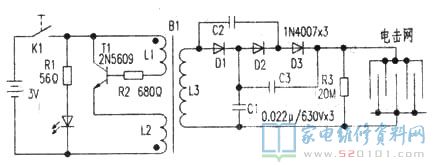

故障維修：測得開關電源小型輕觸開關K1堵塞，拆換K1后試機，顯示燈亮，但電擊在網上仍無高壓電無輕度的震蕩聲，表明高頻率振蕩電路未起振。該設備高頻率振蕩電路(見下面的圖所顯示)由震蕩管T1(2N5609)、升壓變壓器B1初中級和功率電阻R2(680Ω)等元器件構成。查驗發覺R2表層有燒糊印痕，從而測出R2和T1均已短路，將R2和T1一同拆換后試機，機器恢復過來工作中，故障清除。

故障狀況：接入開關電源，顯示燈亮，但電擊在網上無高壓。
故障維修：測得升壓變壓器B1次級線圈有520V工作電壓，表明高頻率振蕩電路工作中一切正常，故障產生在倍壓整流電源電路上，該設備倍壓整流電源電路由整流二極管D1、D2、D3(1N4007)和電容器C1、C2、C3(0.022uF/630V)構成三倍壓整流電源電路。查得D1已短路，別的元器件內未見異常，用一只1N4007拆換D1后試機，電擊在網上高壓恢復過來，故障清除。

故障狀況：電擊在網上高壓不夠。

故障維修：此類狀況一般是三倍壓整流電源電路穩壓管D1、D2、D3特性變劣或電容器C1、C2、C3容積縮小而致。查驗D1、D2、D3內未見異常，用三只同樣的0．022uF/630V電容器與此同時拆換C1、C2、C3后試機，電擊在網上高壓明顯增強，故障清除。
