輝煌牌多用途電開水器為雙殼體構造

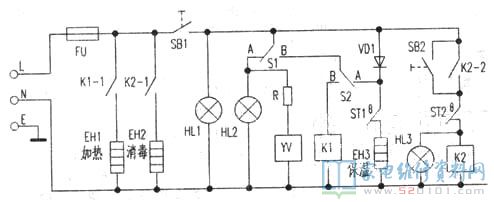

輝煌牌多用途電開水器為雙殼體構造，文中以FD-09型為例子，它具備全自動進水，冷/熱雙溫，高溫消毒等作用。電源電路如下圖所示，由進水、加熱、保溫、消毒等幾部份構成。

一、電路圖講解

開關電源接入后，合閉電源總開關SB1，則指示燈HL1和進水顯示燈HL2與此同時照亮。電壓經商業保險FU，電源開關SB1，液控閥電源開關S1，保險電阻R加進進水真空電磁閥YV的鐵芯上，真空電磁閥開啟，水全自動注入涼水箱。當箱身體內的水流量做到一定的水位線時，液控閥電源開關S1、S2與此同時姿勢，由A位倒向B位，這時進水顯示燈HL2滅掉，進水真空電磁閥關掉，終止進水，繼電器K1得電吸合，接觸點K1-1合閉，電熱管EH1得電加熱。當水加熱至燒開后，在蒸氣工作壓力下水被嵌進液控箱。
1．保溫電源電路
開關電源經二極管VD1整流器，直流電源經保溫溫度控制器ST1，向保溫電熱管EH3配電，開展保溫。
2．消毒電源電路

合閉消毒電源開關SB2，消毒顯示燈HL3照亮，電壓經手動式電源開關SB1，溫度控制器(消毒)ST2提供消毒繼電器K2，這時K2-1、K2-2與此同時合閉，K2-2使繼電器K2自我保護，K2-1使消毒電熱管發燙開展消毒。當消毒箱里的水做到設置的氣溫時，消毒溫度控制器ST2姿勢，斷掉消毒電源電路，HL3滅掉。

二、常見故障檢修
1．整體不工作中，指示燈沒亮
此常見故障大多數是由于開關電源堵塞導致的。假如電源插頭與電源插座觸碰優良，則大部分緣故是熔斷絲FU燒壞。但不可以一換了之，應查驗電源電路有沒有短路故障問題，故障檢測后，再拆換熔斷絲就可以一切正常。此外，手動式電源開關SB1接觸不良現象也會造成整體不運行的常見故障。
2．指示燈亮，能進水，但不可以加熱
能進水則表明S1、S2、R和真空電磁閥YV都一切正常，不加熱大部分是由于加熱繼電器或電熱管毀壞。用數字萬用表查驗加熱電熱管EH1、繼電器電磁線圈和接觸點姿勢、觸碰是不是一切正常。
3．能加熱但不保溫
關鍵查驗溫度控制器ST1，大部分是其不可以全自動校準造成，拆換ST1時，應當在鋁帽上涂上小量的散熱膏，那樣有益于傳熱。此外，整流二極管VD1，保溫電熱管EH3毀壞，也會導致該類常見故障。
4．不進水，但進水顯示燈亮
進水指示燈亮，表明s1完好無損，不進水大多數是進水一部分元器件(如保險電阻R、進水真空電磁閥YV)毀壞，拆換就可以。
5．不消毒
若查驗SB2、ST2接觸點優良，可按住SB2后看繼電器K2是不是吸合來分辨。
6．走電
一般為機身滲水造成通電元器件返潮而致，應當先清除滲水常見故障。隨后對返潮元器件開展干躁解決。若是電熱管壁厚穿透，造成水滲透到管中與加熱絲觸碰，則須拆換電熱管。
7．不出水量
該常見故障緣故多是自來水龍頭內部轉動軸鎖扣崩缺或按手凸軸裂開，使轉動軸不可以推動橡膠塞子開啟排水口而致，須拆換。
