TJ30型3kW交流穩壓器做為實例

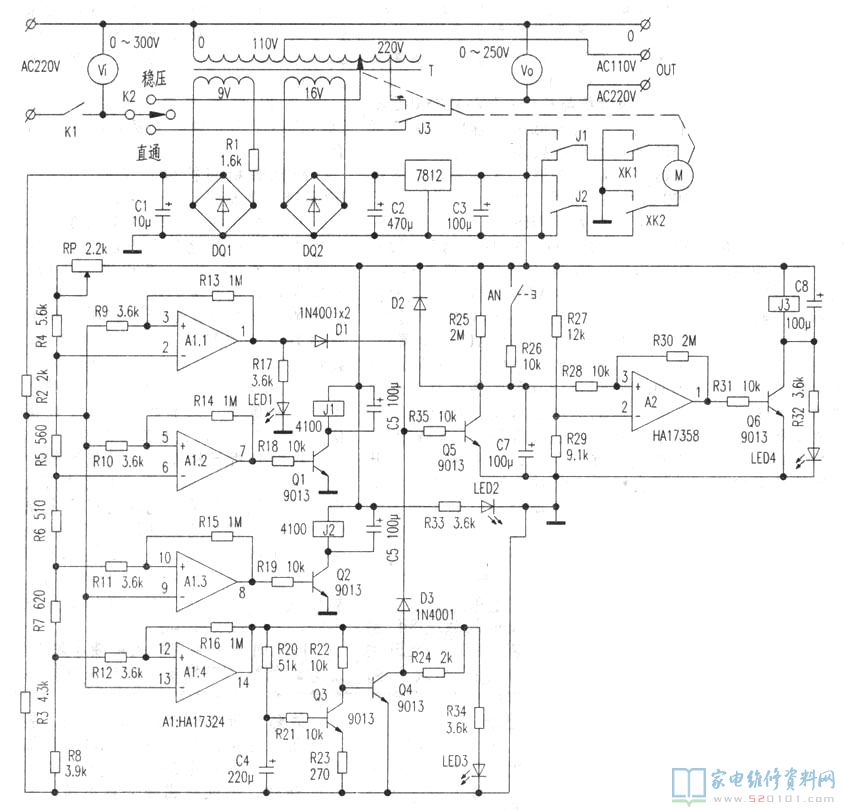

文中以地面牌TJ30型3kW交流穩壓器做為實例，給眾多網民開展具體的基本原理解讀，電氣原理圖見下面的圖所顯示。整體可分主控制回路和控制電路兩一部分，Vi和Vo分別是輸入與導出電壓表。主控制回路是交流電從輸入端通向?qū)С龆送緩剑諝饴╇婇_關K1、穩壓管與直達切換開關K2、變壓變電器T、延遲繼電器原理圖J3和輸入、導出接線端子排等電子器件。控制回路的作用有啟動延遲合閘、平穩導出電壓、過電壓保護及標示、欠壓及標示等。

一、電路圖講解

1、抽樣電壓與標準電壓

變壓變電器T有兩個二次繞阻，在其中一組9v經DQ1橋式整流后，再經電阻器R2和R3分壓，取R3上的分壓值做為交流穩壓器導出電壓多少的抽樣電壓。16V的繞阻電壓經DQ2橋式整流，三端穩壓器LM7812穩壓管，導出穩定性的DC12V電壓向控制回路配電。發光二極管LED2照亮意味著DC12V開關電源工作中一切正常。電子器件A1是四放大電路HA17324，在這兒作四電壓電壓比較器應用。DC12V電壓經電阻器RP、電阻R4～R8分壓，共取下四個分壓值做為標準電壓，各自送到四個電壓電壓比較器的相對應輸入端。電阻器R3上的抽樣電壓也與此同時送到電壓電壓比較器的輸入端。抽樣電壓和標準電壓連接電壓電壓比較器輸入端規律性是：檢驗交流穩壓器導出電壓是不是高過額定電流220V，其正輸入線接抽樣電壓，負輸入線接標準電壓，比如A1.1和A1.2；檢驗交流穩壓器導出電壓是不是小于額定電流220V，接線方法與上反過來，比如A1.3和A1.4。了解這類規律性對了解很多知名品牌交流穩壓器的電路設計圖都是有參照實際意義，但這類連接規律性的先決條件是：檢驗結果顯示為“是”時，電壓電壓比較器的輸入輸出端為高電平，這正好是有關作用電源電路所須要的。
2、電壓較高必須降血壓

地面牌交流穩壓器的導出穩壓管精密度設置為±4％，當導出電壓恰好相當于220V時，調節電阻器RP使電壓電壓比較器A1.2的正相反輸入端⑥腳所接的標準電壓與其說積分電路輸入端⑤腳聯接的抽樣電壓也恰好相同，那樣導出電壓若有上升(很有可能由于輸入電壓上升，或負荷電流量減少)，抽樣電壓也相對應上升，電壓電壓比較器A1.2的輸入輸出端⑦腳電位差就必定為高，三極管Q1關斷，汽車?yán)^電器兒吸合，電動機M得電旋轉，拖拽變壓變電器的電機碳刷滾動，直到交流穩壓器的導出電壓下降到220V才行。電動機繞阻的配電控制回路是：DC12V→J1開與關觸點→行程開關XK1→電動機M→XK2→J2常閉觸點→地。
3、電壓稍低必須變壓

若因輸入電壓減少等因素造成導出電壓小于220V，電壓電壓比較器A1.3的輸入輸出端⑧腳電位差上升，以后三極管Q2關斷，汽車?yán)^電器J2吸合，電動機M得電旋轉，但這時電動機繞阻上的電壓正負極與之前反過來，其控制回路是：DC12V→汽車?yán)^電器J2開與關觸點→行程開關XK2→電動機M→XK1→J1常閉觸點→地，電動機反方向轉動，直到導出電壓回暖到220V才行。
行程開關XK1和XK2安裝在變壓變電器上電機碳刷容許轉動范疇的極限端部位，若因輸入電壓較高或稍低較多，電動機拖拽電機碳刷轉至極限部位仍不可以使導出電壓返回220V，碳刷架將碰觸行程開關，電動機關閉電源轉停，以防電動機負載毀壞。
4、啟動延遲合閘操縱

這一部分電源電路由電子器件A2以及外部元器件構成。A2是型號規格為HA17358的雙放大電路，這里將放大電路改做電壓電壓比較器應用。電壓電壓比較器的正相反輸入端②腳接有由電阻器R27和R29分壓給予的標準電壓，積分電路輸入端③腳接的是電阻器R25和電容器C7構成的電池充電控制回路。剛插電時三極管Q5截至，C7從0逐漸電池充電，在C7上的充電電壓做到②腳標準電壓以前，A2的輸入輸出端①腳為低電頻；當C7上電壓做到或超出②腳電壓時，①腳電位差上升，三極管Q6關斷，汽車?yán)^電器J3吸合，其開與關觸點合閉，變壓變電器的220V電壓經J3觸點送到交流穩壓器的輸入輸出端，至此，啟動延遲完畢。這一全過程大概必須5分鐘。啟動延遲合閘主要是為了更好地維護中央空調、家用冰箱等設施的安全用電，如果沒有此要求，可按住快啟鎖緊按鍵AN，這時啟動延遲時間將減少為2～3秒左右，這是由于由電阻值僅10k的電阻器R26向電容器C7電池充電，其充電穩態值已顯著減少。啟動延遲期內發光二極管LED4照亮，標示各項工作情況。交流穩壓器插電工作中期內若遇斷電，電力電容器C7會經二極管D2快速充放電，以確保就算短期內斷電后又修復合閘，C7也再次從0逐漸電池充電，交流穩壓器的輸入輸出端須再經過延遲才可以往外合閘，進而確保用電量設施的安全性。
5、過電壓保護電源電路

由電子器件A1.1及外圍電路構成。當電壓較高較多，經電動機拖拽電機碳刷調節到上限部位(這時因行程開關XK1姿勢，電動機終止旋轉)，導出電壓依然做到或超出220V的1.1倍時，電壓電壓比較器A1.1的輸入輸出端①腳變成高電平，經二極管D1使三極管Q5關斷，電力電容器C7快速充放電，電壓電壓比較器A2導出端①腳電位差轉低，汽車?yán)^電器J3釋放出來，斷開交流穩壓器的電壓導出，維護了用電量機器設備。過電壓保護后發光二極管LED1照亮，標示關閉電源是由過電壓而致。
6、欠壓保護電路 由電子器件A1．4及三極管Q3、Q4等元器件構成。若電壓稍低并經變壓變電器作最大限度地調節，導出電壓仍小于220V的0.9倍時，電壓電壓比較器A1.4的輸入輸出端14腳由低變高，經電阻器R20和電力電容器c4電池充電控制回路作短期內延遲后，三極管Q3飽和狀態，Q4截至，Q4集電結的高電位經二極管D3使Q5飽和狀態關斷，最后造成汽車?yán)^電器J3釋放出來，交流穩壓器導出端關閉電源。欠壓保護時發光二極管LED3照亮，標示當今處在欠壓保護情況。假如用電量機器設備容許欠壓保護運作得話，可除掉二極管D3，那樣欠壓保護時僅有發光二極管標示而持續電。
由以上剖析得知，電阻器RP一旦調節好，變壓操縱、降血壓操縱、過電壓保護和欠壓的姿勢閥值即自動生成，這在確保穩壓管精密度的條件下，大大減少了生產制造、調節和檢修時的勞動量。

二、檢修實例

1、一臺TJ30型3kW交流穩壓器不可以穩壓管，導出電壓隨輸入電壓轉變，但二者電壓值不一樣。
開啟外殼，插電精確測量控制器上的抽樣電壓和各標準電壓基本上一切正常；將手動式交流穩壓器接在交流穩壓器的輸入端，轉動交流穩壓器搖桿，使輸入電壓在220V左右轉變，若聽見控制器上汽車?yán)^電器J1、J2姿勢時的響聲，表明變壓和降血壓操縱作用一切正常。查行程開關XK1、XK2完好無損，用數字萬用表測電動機兩接線端子排上面有DC12V電壓，關閉電源后用力旋轉碳刷架未發覺機械設備卡滯狀況，由此可推斷電動機損壞，拆換電動機后交流穩壓器恢復過來。由于出常見故障時電機碳刷滯留的部位是隨機性的，因此輸入與導出端電壓不相同，反而是有一個穩定的變比關聯。

2、一臺TJ50型5kW交流穩壓器無電壓導出，但調節輸入端外接手動式交流穩壓器，可聽見交流穩壓器內電動機在2個角度均有沒問題的旋轉聲。
調節輸入電壓，電動機能一切正常旋轉，表明輸入電壓已加到升壓變電器上，且控制回路徹底一切正常，常見故障緣故可能是：變壓變電器220V抽頭點焊開焊；一次輸電線地腳螺栓松脫或接線端子排毀壞；汽車?yán)^電器J3工作中出現異常。對前二項緣故關閉電源后用估測觀查內未見異常；然后插電查驗，發覺延遲完畢時(延遲燈LED4滅掉)汽車?yán)^電器J3無姿勢響聲，測J3電磁線圈兩邊有DC12V電壓，表明汽車?yán)^電器毀壞，用同規格型號(250V、30A)汽車?yán)^電器HG4138代用后常見故障清除。

3、一臺JT30型3kW交流穩壓器，只有變壓，不可以降血壓。
開啟外殼，并將外接交流穩壓器接進該穩壓電源的輸入端。降低輸入電壓時，電動機可按變壓方位轉動；調高電壓時電動機無反映。電壓較高必須降血壓是由電壓電壓比較器A1.2、三極管Q1和汽車?yán)^電器J1等元器件操縱調節的，關鍵檢驗這一部分電源電路的各點電壓。在導出電壓顯著超出220V時，用數字萬用表測A1.2導出端⑦腳電位差約為12V，三極管Q1集電結為低電位差，均屬一切正常；測汽車?yán)^電器兒電磁線圈上面有12V電壓，而其觸點末見姿勢，表明兒毀壞。用同樣型號的汽車?yán)^電器(4100)拆換后交流穩壓器恢復過來。

4、一臺TJ50型5kW交流穩壓器不穩壓管。
開啟外殼，并在輸入端連接手動式交流穩壓器。插電并旋轉交流穩壓器搖桿，汽車?yán)^電器J1、J2姿勢一切正常，但電動機不轉。從電電路原理圖得知，電動機的12V工作中開關電源除受J1、J2操縱外，還需要流過2個行程開關XK1和XK2，現電動機不轉，測電動機上也無電壓，限位開關變成關鍵猜疑點，查驗發覺XK1毀壞引路，拆換后交流穩壓器恢復過來。行程開關引路后斷開了電動機的電流量通道，電動機當然不太可能旋轉，交流穩壓器也也不穩壓管了。
