一、PTC發燙元器件
PTC是正溫度指數溫度傳感器，是一種瓷器發熱器，特性是在一定工作中溫度范疇內，其電阻值隨溫度上升而大幅度上升，并能平穩在確認的工作中溫度范疇內。圖1是PTC阻溫趨勢圖。
PTC暖風機環保節能實際效果十分明顯。這是由于它的功率會隨自然環境溫度的增高而急劇下降，在排風量2．1立方/min不會改變狀況下，-20℃時PTC輸出功率約為1800W，當升溫使自然環境溫度升高至 20℃時，PTc輸出功率已降低至1500w上下，均值每上升1℃，功率降低約7W。這一特點在一定水平上發揮了輸出功率自動調節的功效，還可以解釋為室內溫度越低，PTC功率越大，升溫也就越快速；相反，伴隨著室內溫度上升，PTC功率逐漸降低，升溫速率也就越趨遲緩。
比功率大也是PTC暖風機的鮮明特點。PTC暖風機選用強制性熱對流方法加溫室內溫度，由于強制性熱對流氣體的導熱系數是當然熱對流的許多倍，那麼傳送一樣發熱量需要的傳熱總面積也就小許多，那樣，PTC暖風機就可以做得精巧輕巧，它的體型和凈重可以小到同輸出功率的電熱油汀的五分之一上下，很適用于壁掛應用。
老化損耗是考量PTC暖風機品質的最基本參數之一。PTC元器件應用的前400個鐘頭老化速率更快，而后日趨輕緩，在持續工作中1000個小時后，好的PTC元器件功率約損耗10％上下，之后趨于平穩。危害PTC老化損耗的原因許多，熱導率較高是其具體緣故，熱導率越高老化越快。若片面強調大功率，通常采用Tc≥260℃的PTC元器件制做發熱體，應用前期好像沒有問題，但老化損耗后的品質無法確保。
二、電路分析

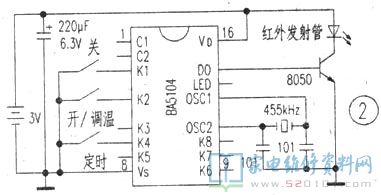

圖2是格力空調牌QG20B PTC暖風機遙控器原理圖。它以編號電子器件BA5104為關鍵組成，在其中第12、13腳外接455kHz晶振電路和2個101電容器，與內部晶振電路構成諧振電路，便于在接受到功能鍵實際操作數據信號時起振工作中，分音器造成38kHz載波，將實際操作功能鍵(K1、K2、K4)數據信號和編號挑選端設置的信息開展編號后，由15腳D0端串行通信導出，經三極管8050變大后驅動紅外發射管推送出調配載波通信紅外感應差分信號，操縱暖風機各類工作實際操作。

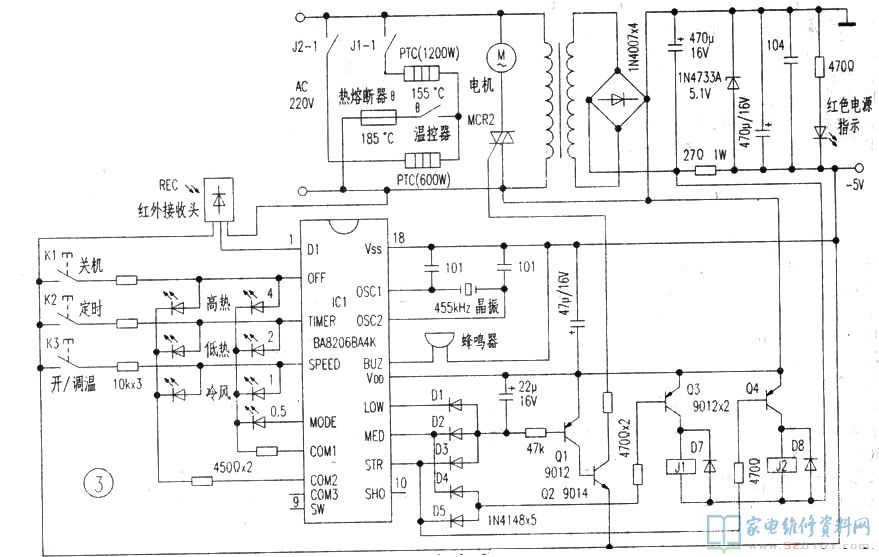

圖3是操縱電路設計圖。電源電路以BA8206BA4K(Ic1)為關鍵，它是風機專用型操縱Ic，應用到暖風機里時，務必留意要將風類作用除去，由于在龍卷風自然環境下，PTC沒法正常的工作中。
IC1的①腳DI端外接紅外接收頭REC，承擔接受來源于智能遙控器的待機、按時、開／控溫等遙控器數據信號；14腳為正開關電源端，18腳為負電源端。
三、故障檢修
故障1：按各功能按鍵，有關發光二極管表明一切正常，但暖風機不加溫、不吹風機。
此故障表明-5V配電環路和Ic1工作中一切正常，故障產生在汽車繼電器配電支道路上，即J1、J2與1W27Ω電阻器中間有引路點，使汽車繼電器不工作中，造成風機電機、同歩電機和2個PTC沒法通電工作中。
故障2： 暖風機插電后無反映，開關電源標示發光二極管沒亮。
查155℃可校準溫度控制器燒壞，再次拆換后插電，開關電源標示發光二極管照亮。按開機鍵，發覺風機電機不工作中。經查驗電機已壞，拆換電機后一切正常。
因電機毀壞，按一次開機鍵，無冷風吹出，再按開機鍵，可讓PTC1(1200W)通電工作中。因風機電機不工作中，發熱量沒法吹出，堆積在外殼內，做到155℃預置溫度后，155℃可校準溫度控制器經常姿勢而毀壞。因而在檢修中，碰到溫度控制器燒毀并不可以簡易拆換了事，而應剖析一下短路的緣故，如電機毀壞、進出風管不通暢等，均可造成溫度控制器燒毀。
故障3：應用一段時間后，覺得升溫減緩，但拿手試通風口又覺得比之前溫度高。
這類故障主要是應用自然環境較臟，入出風口處積塵過多，造成自然通風不暢。因PTC有控溫特點，吹過PTC的氣旋越大，流動性升溫實際效果越好；反過來，氣旋越小，升溫變慢。因此只需將入出風口處的濾網取下清理衛生就可以。
拿手試通風口又覺得比之前熱，是由于這類溫度略升是排風量降低的結果。排風量少了之后，雖然通風口處溫度上升了約7℃，但全部屋子的升溫實際效果反倒差了。這是由于PTC暖風機是借助汽體熱對流加溫氣體，根據提高熱對流來提升升溫實際效果的。因此，購買PTC暖風機時，相同型號規格，應取排風量大的，而不可憑感覺覺得溫度來判斷。
故障4：低燒擋無效或高燒擋與低燒擋升溫區別并不大。
低燒擋無效無暖風，而高燒擋有暖風，表明低燒PTC1環路有故障。分辨方式是，插電后按2次啟動功能鍵，聽有沒有汽車繼電器吸合聲，若有，一般是PTC1導線開焊，使PTC1不可以通電加熱器，可開啟外殼重焊；如果沒有汽車繼電器吸合聲，一般是繼電源電路環路有什么問題，可查驗J1、Q3及有關阻容元器件有沒有脫焊或毀壞。
致于高燒擋與低燒擋升溫區別并不大，一般是高燒環路有故障，即挑選高燒作用時，僅有低燒PTC1環路一切正常加溫工作中而致。
