奢華遙控器落地扇FS

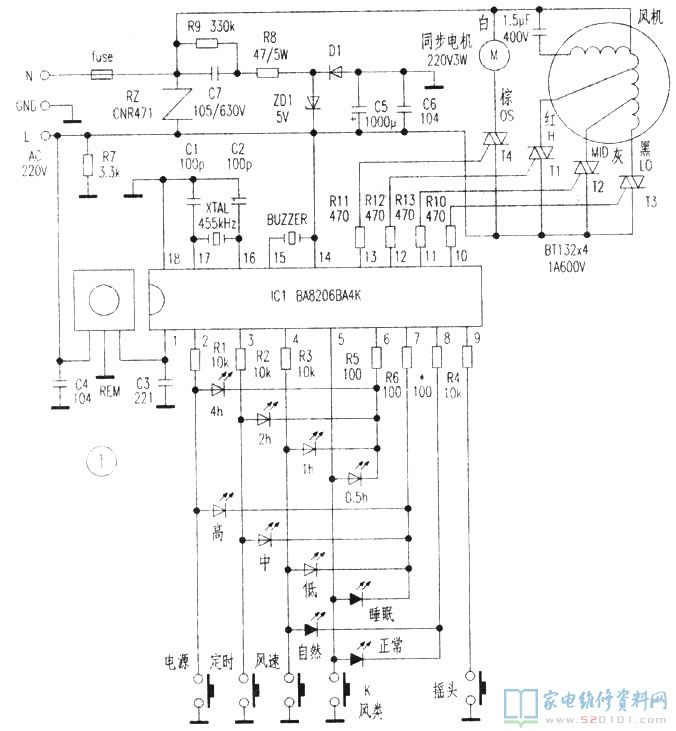

該系列產品風扇電源電路如下圖所示，文中小編依據奢華遙控器落地扇FS-40E8繪制了其原理圖，現詳細介紹給閱讀者參照。圖1為接受板操縱原理圖，因為運用了風扇專用型電子器件BA8206BA4K，它集紅外線接受變大、編解碼，按時操縱、LED驅動等功能模塊于一體，因而具備構造簡易、安全性便捷、無需調節等特性，非常容易自做，可用以更新改造傳統式的機械設備變速風扇。

220V電壓經FUSE、C7、R8、R9降血壓過流保護，D1整流器，ZD1穩壓管，C5、C6濾渡后產生5V的直流電壓，對IC1的14腳及其紅外接收頭配電。紅外接收頭將接受到的數據信號送進IC1的①腳，經內部編解碼后去操縱相對應的姿勢。每按一次遙控器實際操作鍵(手控同樣)，IC1 15腳導出一個周期時間約0.5s的負單脈沖，無源蜂鳴器鳴叫聲一次，以提醒該鍵實際操作合理。在關閉設備，IC1 15腳導出一個周期時間約1s的負單脈沖，無源蜂鳴器嗚鳴叫聲偏長一些，以提醒風扇待機。
首次通電時，按下鎖屏鍵，風扇以中等速度風方式運行，三秒鐘返回弱風情況，相匹配顯示燈亮。再按此鍵，則斷開電動機開關電源，風扇停止運行。控制回路能記憶力待機前之運營模式，待下一次啟動時，就是以記憶力情況運作，但按時方式不容易被記憶力。
在風扇運作中，按下風速鍵，風速就是以低→中→高→低循環系統挑選，相對應顯示燈亮。
按下按時鍵，每按下一次，定時時間以0．5鐘頭增長，較大按時7．5鐘頭。每按一次．相對應顯示燈照亮。當四只按時時間顯示燈LED所有滅掉時，按時時間為無盡長。風扇在按時情況運作中，伴隨著時間的以往相對應的按時顯示燈會滅掉。換句話說，從有幾個按時LED還是照亮能看，出剩下的時間。

按下擺頭鍵，風扁逐漸左、右搖頭，再按此鍵一次，則終止搖頭。

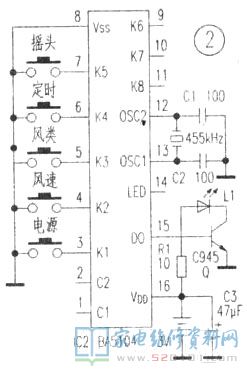

圖2是紅外信號發送電源電路，它由伺服電機BA5104和紅外線發送電源電路構成。K1-K8與地組成輕觸開關電源電路，這兒僅用了K1-K5。其命令經三極管Q變大，推動L1紅外發射管發送出經編號后的紅外信號數據信號。遙控器信號發射器上的開關電源、風速、按時、擺頭鍵與接收器上的手動式使用鍵一一對應，但在遙控器信號發射器上提升了一個“風類”鍵，按此鍵可避控風扇由一切正常風→自然風→睡眠風→正常風循環系統運作(接受板上未設風類鍵)。一切正常風指風扇按風速鍵設置的高、中、低風速穩速排風。自然風分強、中、弱自然風，它相互配合風速鍵設置。睡眠風指以民為本的一種智能化送風模式，風扇以智能模糊不清方法運作。在設置為強睡眠風時，風扇按強自然風運行半小時后變為中自然風，再半小時后轉為弱自然風，直到預設時間抵達終止。在設置為中睡眠風時，風扇按中自然風運行半小時后變為弱自然風；在設成弱睡眠風時，風扇按弱自然風運行，直到預設時間抵達終止。
此風扇盡管在智能遙控器上提升了一個“風類”鍵，但按下該鍵時，僅有無源蜂鳴器嗚叫，標示該鍵按下合理，但控制面板上無強、中、弱睡眠風顯示燈，只有依據吹風機狀況辨別應用。此外，假如智能遙控器毀壞或遺失，“風類”方式將不能實際操作，由于服務器控制面板上未設“風類”鍵。小編依據這一狀況，在電源電路上干了相對應的修改，提升了標示風類轉變的發光二極管。方式是：原IC1 8腳未用，在IC1⑧腳外接一只100Ω電阻器，再接二只LED，用于各自標示自然風和一切正常風。與此同時仍在IC1 5腳與R6的一端再接一只LED，用于標示睡眠風。圖內的實芯LED與帶*號的電阻器為小編所加。LED可以用軟排線引出來，固定不動在控制面板適度的部位。此外，假如客戶在運用中智能遙控器毀壞或遺失，可以在服務器控制面板上提升一只風類鍵。方式是在IC1的第⑤腳與地中間串一只撥動開關(見圖1中的電源開關K)，那樣就可完成手動式“風類”方式實際操作。
