格力空調牌DF168型冷暖空調扇采用高品質鎳絡發燙元器件,冬天可給予強暖風;增設冰塊兒儲存箱,使夏天吹出來的冷氣比室內溫度低3~5℃;選用特有的滑動式水簾和加濕方法,能除灰、去異味、凈化室內空氣,使吹出來的風清爽盈潤,恰當?shù)貙㈦娕L(fēng)、工業冷風機、負離子凈化器、氣體加濕機融為一體,提升了周期性商品的局限性。其詳盡原理和應用介紹如下所示。
一、原理

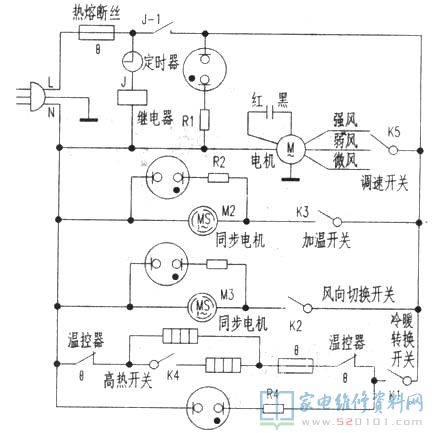

下面的圖是DF168型冷暖空調扇的電氣原理圖。
1.一般風機功能
接入主機電源后,將計時器旋至“開”的部位或設置在120分鐘內隨意按時檔位,這時鮮紅色指示燈照亮,汽車?yán)^電器J插電吸臺,其常開觸點J-1閉合,風扇電機M1通電運行,這時可根據調速開關K5挑選大風、弱風、輕風,完成三擋一般風機功能。
2.電暖風功能
冬天,可根據冷熱切換開關K1和高燒電源開關K4完成電暖風功能,當K1閉合K4斷掉時,僅有一組800W加熱絲通電加熱器,完成低燒功能;當K1和K4均閉合時,2組800W加熱絲與此同時通電加熱器,完成高燒功能;相互配合調速開關K4,可各完成高燒大風、高燒弱風、高熱輕風、低燒大風、低燒弱風、低熱輕風功能。
3.工業冷風機功能
夏天,可在機頂儲電冰箱內置放冰塊兒,冰融化后注入冷水箱,使機內冷水比室內溫度低10~20℃。開機后,將加濕電源開關K3閉合,鮮紅色加濕顯示燈照亮,異步電機M2插電旋轉推動水簾運行,使吹出來的冷氣比室內溫度低3—5℃,耗電量僅60W。
4.氣體加濕機功能
干躁的時節,在水箱添加清理飲用水,按住加濕電源開關K3,使水簾持續循環系統旋轉,經風機將水簾上的水份吹向室內空間設計完成加濕功能。
5.風板功能
空調扇工作中時,既可以拿手立即轉動通風口水準導風片,設定上、下導風,還可根據風頻轉換開關K2完成上下風板功能。K2閉合時,異步電機M3插電運行推動通風口擺葉上下擺功,完成120°大視角立體式排風,擴張排風面。
二、應用常見問題
1.冬天房間內太干躁時,可在水箱內立即引入溫開水,再將冷熱切換開關K1和加濕電源開關K3與此同時閉合,在送暖風的與此同時完成加濕。但留意,不能在水箱內倒入沸水,以防燙壞水箱,產生滲水。
2.夏天應用時,只可在儲電冰箱中添加冰塊兒,禁止在水箱內立即放入冰塊兒,因冰渣卷進水簾,很有可能會引起常見故障。機頂儲電冰箱內置放冰塊兒后,水箱中的水流量只有充注半滿,防止冰融化后注入水箱產生外溢。
3.機內冷水不能久放,超出一星期最好是由排水栓排出來后換自來水,儲放很久的陳水被吹向室內空間對身心健康不好。
4.放水時,一定要注意觀查空調扇正臉的“水位線表明”窗,切勿超出“MAX”標尺,防止外溢。
5.加濕時,水簾上的水份會提高空氣阻力,噪音相對應比較大,夜間睡眠質量時,可關掉加濕功能,以減少噪聲。
6.過濾網可按照應用自然環境狀況,每一至二周清理一次。
7.若因運送、撞擊造成水箱中水位線視窗處黏膠裂開滲水,可以用結構膠黏合。
8.若整體機身因撞擊傾翻,水箱內存水外溢時,應該馬上關閉程序,待保證機內干躁后才可再次插電應用。
9.使用中整體機身不能太接近墻面、窗簾布等實體,應保存25~30cm間距,防止送風受阻,危害運用實際效果。
