勝風牌電腦上石英石暖爐系用全智能操縱的電加熱石英加熱管電暖器,具備90°搖擺立體式送風供暖;輕觸開關換檔(400W、800W兩擋)和按時關閉電源(0.5~7.5鐘頭15擋按時)作用。
一、電路圖講解

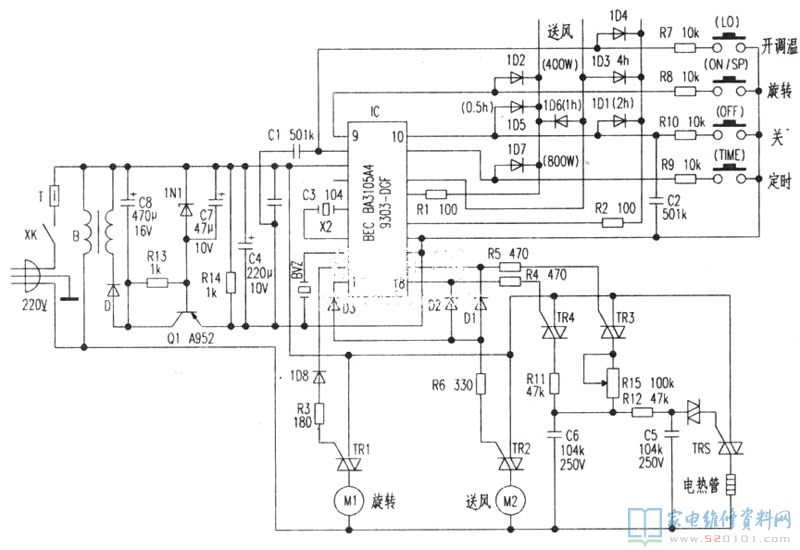

文中小編依據實體繪制的原理圖如下圖所示。圖內的BVZ為無源蜂鳴器,按鍵實際操作時,每按一鍵,則無源蜂鳴器響一聲。
二、常見故障維修
1、接入開關電源,按開/控溫鍵無一切反映。原因及解決:保險電阻T短路。焊下T,用一個5A保險絲管換掉,所有作用修復。
2、按鍵時有蜂鳴聲,但只有搖擺及送風,不可以加熱。
原因及解決:操縱加熱的晶閘管TR5壞。拆換TR5后,加熱作用修復。
3、按鍵時有蜂鳴聲,可送風眨加熱,但不可以搖擺。
原因及解決:搖擺推動異步電機M1(3w)燒毀。拆換M1,常見故障清除。
4、按鍵時有蜂鳴聲,加熱及搖擺一切正常,但不送風。
原因及解決:操縱送風的晶閘管TR2環。拆換TR2后常見故障清除。
