一種金作用紅外信號的電扇電路

一、電路基本原理

接收電路如下圖1，從電路圖內我們可以看得出．其關鍵部件便是一個具備紅外線接收變大、編解碼、自動控制系統、手動式操作、LED發光二極管土作情況標示、定時開關機標示設定于一體的集成化電路。促使該電路外部元器件較少，且十分簡易、安裝便捷。溝通交流220V經F、D1、R1、R2，降血壓過流保護。由D2、D3、c2、D4穩壓管產生 5v的直流電給予給Ic1(BA8206)的15腳、19腳和紅外接收頭(AX889W)。紅外接收頭的②腳將紅外接收頭的信息傳至Ic1的②腳，經編解碼后去操縱各種各樣姿勢。每一次作用的操作都由HD(φ22mm壓電式蜂鳴片)發出聲音以提示操作。

二、操作表明

A1-A5各自為接收板上的手動式小型輕按開關，A1為待機開關，它能斷開風機作用、擺頭和早已設定的0.5-7.5鐘頭待機時間，并能記憶力待機前的作業方法，但按時方法和睡眠質量方法不被記憶力，不可以操縱花燈的開、關。A2為定時開關機的設定開關，每按壓一次可各自設定0.5、1、2、4鐘頭的總計按時，并由相對性應的發光二極管標示時間的進展，較大可設定為7．5鐘頭。A3為啟動和風機速率調節開關。A4為風機擺頭開關。A5為花燈開關，它的開、關不是受A3開關操縱而單獨操作的。

三、紅外遙控器

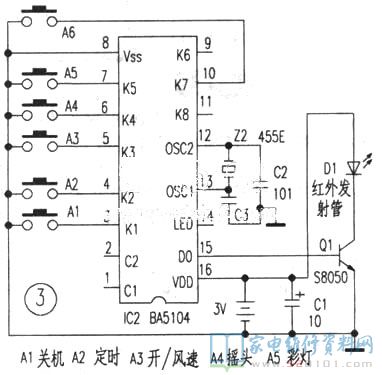

電路電路原理圖見圖3，它是一個由伺服電機(BA5104)和紅外線發送電路構成的。經相匹配開關傳出的遙控器命令，由15腳導出到Q1經變大后驅動D1傳出經編號后的紅外信號數據信號。智能遙控器上由六個鍵構成，除開接收電路板上的五個操縱功能按鍵外，另提升了一個風類鍵，按該鍵就可以更改風機由一切正常風-吹風-睡眠質量風-一切正常風的方法循環系統(在接收板上是沒有風類鍵的，假如必須提升，可在Ic1的第⑥腳與A1、A2、A3的公共性端中間連接一開關，以完成手動式操作更改風類方法)，因為智能遙控器選用7號充電電池促使容積較小。

四、電路的安裝及維修

元器件挑選時需要留意以下幾個方面：(1)F為1A的商業保險．不能省去。(2)R2和R3的輸出功率應不小于3w，安裝部位應避開其他元器件并使其懸在空中，以保證其排熱室內空間。(3)A1～A5應選用中小型輕按開關。(4)Q1～Q5選用雙向可控硅1A／400v就可以。(5)其他電阻器、電容器可以用小輸出功率的，按電路主要參數就可以。(6)應留意紅外接收頭的對話框保持良好的接收室內空間。

在接收電路中零配件主要是F、R2和R3、D1、D4、c5、Q1～Q4，一旦產生風機電磁線圈短路故障或電機轉子卡住，就很有可能損壞這種元器件。當遙控器作用無效時，應首要查驗F是不是燒毀，操作接收板上的A1～A5是不是起功效，次之就應查驗IC1第15和19腳中間能否為 5v，如果不對則查驗C1、C2是不是穿透，精確測量D2、D3的兩邊是不是為3．3v或被穿透，紅外接收頭(DY1)是不是有導出等，一般情形下IC1是不易毀壞的。在遙控器信號發射器中A1和A2開關容易毀壞，一旦發送遙控器間距減短或失效時，應首要查驗蓄電池是不是用完，次之冉查驗D1、Q1、C1、C2、C3、Z1等。
