滅蚊拍的電路原理測繪工程圖

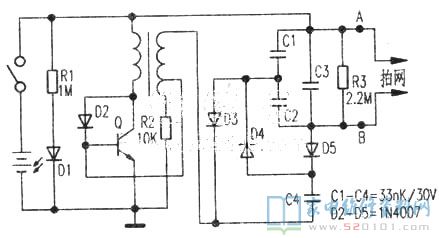

如今市場上售賣的絕大多數全是一種像網球拍的電子器件滅蚊拍，當有蚊子時，用滅蚊拍一扇，蚊子撞在滅蚊拍金屬材料在網上，“啪”的一聲，蚊子便被高壓擊死。該滅蚊拍的電路原理測繪工程圖見下面的圖所顯示，供各位參照。

一、電路原理

這也是一種變電器制動系統式的震蕩器，經變電器次級線圈升壓的工作電壓，又經過C1～C4及D3～D5構成的倍壓電路再升壓成六千多伏高壓。此高壓引至間距約2-3mm的叉指式絕緣層的滅蚊拍網的兩邊，產生高壓電力網。該電源電路中C3所承擔的工作電壓最大，并且是貯能作用的電容器，在運用中經常蓄電池充電，造成C3容易毀壞。當產生不可以升壓常見故障時，拆換C3大多數能故障檢測。
