小奴仆JCBX

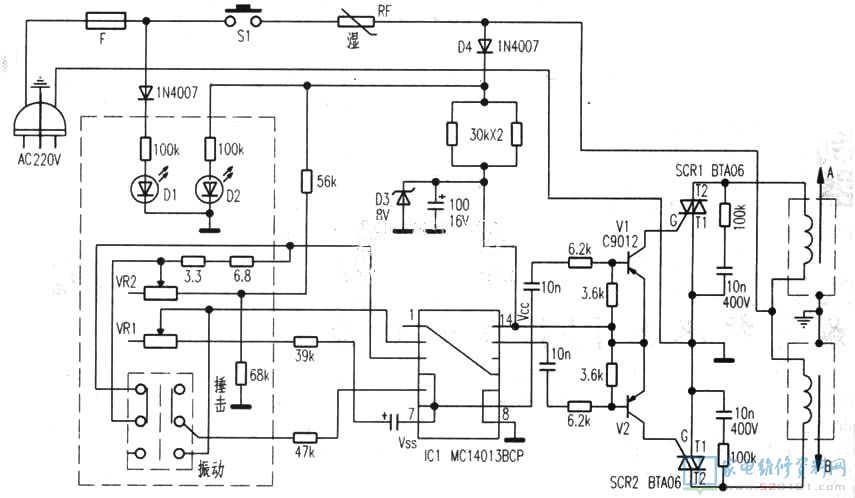

小奴仆JCBX-2型錘擊式按摩器是一種家庭型電子器件按摩器，用以對老人醫治腰、腿、頭、頸等慢性疼痛病開展按摩醫治。該按摩器測繪工程電路原理圖如下圖所示，供眾多網民開展參照。

一、電路圖講解

該按摩器外觀設計像一只枕芯，添充有緩震海棉，機心放置海棉腔中。其電源電路由Ic1(MC14013BCP)雙D觸發器造成震蕩單脈沖，經v1、v2變大后開啟SCR1、SCR2雙向可控硅，最終促進A、B振動錘。此外有一個手持式控制板，自身實際操作調整VR1、VR2來操縱A、B振動錘的頻次和震幅。當人體躺壓在按摩器處時，即壓動電源總開關s1，啟動按摩器進到按摩運行狀態。

二、常見故障維修

接修一臺按摩器插電后手持式控制板的開關電源標示綠燈D1亮，啟動電源開關s1后無一切姿勢，翠綠色顯示燈D2沒亮。插電后D1亮，電壓已連接服務器內，但設備不可以啟動，無按摩姿勢。取下機心，在沒有插電狀況下，查驗v1、v2等元器件一切正常。精確測量確認SCR1、SCR2一切正常。
再進一步查驗雙D觸發器Ic1(MC14013BCP)，取出后與常規的開展較為，精確測量各管腳對Vss端電阻器，發覺Ic1②腳Q端電阻器為∞，一切正常應是10k上下。將一切正常Ic Mc14013BCP換掉，插電調試，工作中恢復過來。
