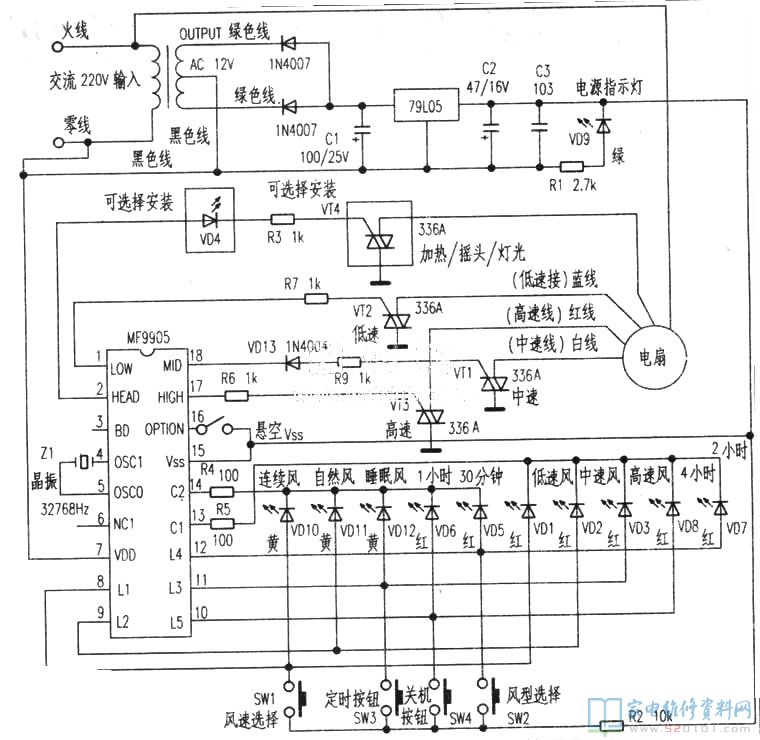

文中小編制作電源電路如下圖所示,MF9905型電扇專用型程序控制線路板,該電源電路選用32768Hz晶振作起來時基,按時依據晶振電路工作頻率分音器所得的,精密度較高,選用4只(或5只)全電子器件輕觸開關操縱,控制作用有:
(1)、高、中、低風速操縱(用圖中的VD3、2、1三只紅色LED標示),接電扇變速繞阻相匹配的抽頭。
(2)、風型挑選:睡眠質量風、吹風、持續風三種(用圖中的VD12、11、10三只淡黃色LED標示)和高中低檔三種風速操縱組成起來,則可導出9種風型,合適不一樣場所必須。
(3)、定時開關機設定(圖中的VD5、6、7、8四只紅色LED標示),最多定時候4鐘頭(16腳懸在空中)和7.5鐘頭(16腳接vss)二種。
(4)、輕按待機,輕按開機作用,翠綠色LED為開關電源標示。
(5)、可操縱電扇附加的擺頭電動機或照明燈具燈泡或電加熱器,須處接汽車繼電器或晶閘管。
調節:元器件電焊焊接準確無誤后,先獨立查驗電源板的輸出電壓是不是一切正常,再將到控制器的5芯線排插好,接入開關電源精確測量79L05導出能否為-5v,如一切正常,按sw1風速自動開關查驗風速是不是一切正常,按sw2設置風型(睡眠質量風、吹風、持續風),按sw3開展按時設定,sw4是待機電源開關,按住后全部的LED滅掉,按時設定撤消,再按住風速挑選功能鍵就可以再次開機。
