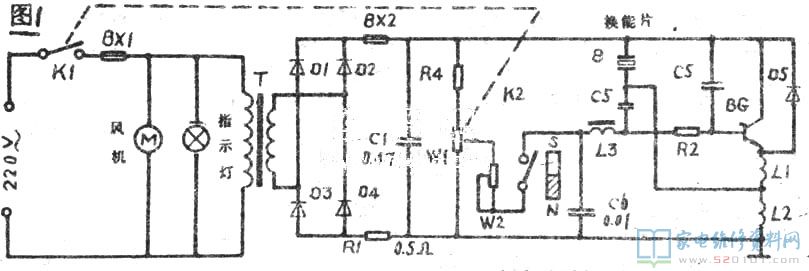

現階段市面上的超聲霧化器類型復雜,各式各樣,但無論哪一種商品,電路構造幾乎千篇一律,下邊以象一所顯示的常見運用電路(ZS2-45型)為例子,詳細介紹其原理及維修方法。
一、電路基本原理
圖中所顯示的ZS2—45型超音波空氣凈化機關鍵由開關電源轉換、超音波震蕩、水位線操縱、離心風機等模塊電路構成。開關電源接入后,220V電壓立即給做霧化離心風機配電,并經環形變壓器T降血壓,D1-D4整流器,在Cl兩邊獲得50V以內的直流電壓向超音波振蕩器配電。
電路中的三極管BG以及外部元器件構成超音波振蕩器,換能片B是用高頻率結構陶瓷制做的壓電式振子,既是電路中的震蕩元器件,也是電路負荷,是器皿內的水噴起的首要驅動力。
W1是三極管BG的偏置電壓調節電阻器,與電源總開關Kl連在一起,調節wl的電阻值,可使振蕩器的力度在一定范疇由調節。振蕩器的震蕩力度越大,造成的霧量就越大。
電路中的K2是由干簧管和磁浮子構成的水位線自動開關。當器皿內的水位線降低到一定水平時,磁浮子下沉,與干簧管的相對位置擴大,使干簧管電源開關斷掉,BG停振,通告客戶向器皿內放水。
二、檢修實例
1、離心風機運行一切正常。但無霧化作用。
剖析維修:依據故障狀況剖析,該設備的電及做霧化電路基本上一切正常,沒有霧化作用應主要查驗三極管BG以及外部元器件構成的超音波震蕩電路。普遍緣由有水位線減少,水位線自動開關失效,BG或換能片B毀壞。本例的故障緣故為三極管BG穿透。其他電路和元器件來見出現異常。用一只BU406代用BG后故障清除。
2、離心風機運行一切正常,霧量調并不大。
剖析維修:依據電路原理剖析,超聲霧化器的霧量調并不大有兩層面的緣故,一是振蕩器的偏置電路欠佳,普遍緣由有霧量調節電阻器回路電阻增加,干簧管汽車?yán)^電器的回路電阻增加。二是換能片上的污垢增加。使超聲波換能器的震蕩負荷加劇。本例的故障緣故屬后者,對換能片作清理解決后故障清除。
3、噴出來的霧量時大時小
剖析維修:超聲波霧化器的霧量操縱是根據調節振蕩器的偏置電壓來完成的。這也是一臺廣州市正果生產制造的中小型電子煙霧化器,霧量調節電阻器并不是操縱震蕩管的基極工作電壓,反而是接進BG的集電結控制回路。核查故障緣故為霧量調節電阻器接觸不良現象,用一只4.7k的同種類電阻器代用后故障清除。
4、只有噴起水霧,不可以做霧化。
剖析維修:這也是一臺從廣州市郵寄的TD-4型小型超聲波霧化器,能噴起水霧表明震蕩電路早已起振,不可以使水霧做霧化,可能是換能片的震幅過小而致,應主要查驗振蕩器的偏置電路。該電子煙霧化器沒有霧量調節設備。查驗時發覺干簧管電源開關回路電阻非常大,拆換干簧管電源開關后故障清除。
