文中以富雅牌YF-618型蒸汽電熨刷做為實例來開展解讀，這也是一種多功能美容護膚整燙家用電器，集整燙、干洗店、褪毛、刮洗玻璃等功能模塊于一體。這兒先詳細介紹它的整體構造和電源電路整燙原理，隨后詳細介紹常見問題檢修方式，供新手檢修參考。

一、蒸汽電熨刷構造

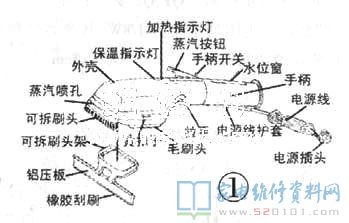

下面的圖是富雅牌YF-618蒸汽電熨刷的構造。

電熨刷整體關鍵由機殼、手枘、蒸汽加熱器、整燙總程和配件等構成，一部分的構造作用概述如下所示：
1．機殼用橡膠制品做成，用于安裝蒸汽加熱器和聯接手柄。表面配有加溫(紅)、保濕補水(綠)指示燈。

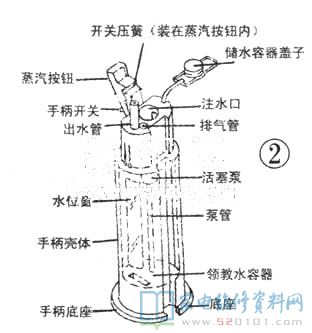

2．手柄用橡膠制品做成，構造如下圖2。

手柄內壁為蓄水器皿，通過水位線窗可見到水位線多少，便于立即加水。手柄前面配有活塞機水泵，按壓蒸汽按鍵，水泵對水充壓，經出水口射進蒸汽加熱器。

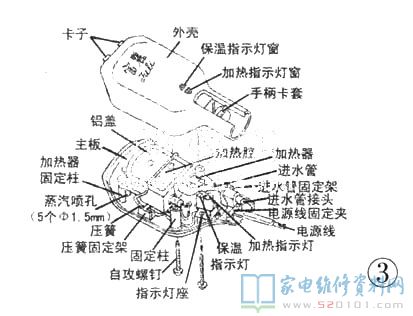

3．蒸汽加熱器又被稱為蒸汽產生器，構造如下圖3。

它是蒸汽電熨刷的關鍵部件，用不銹鋼電熱管鑄造在鋁合金型材身體內，蓋緊鋁蓋后四周用耐熱膠粘劑封固，做成腔式加熱器。加熱器前面有5個φ1.5mm小圓孔，用于噴出蒸汽。加熱器后端開發配有進水口，與蓄水器皿出水口對接。按壓蒸汽按鍵，蓄水器皿里的水被水泵充壓，射進加熱器腔內，高溫使水變為蒸汽從噴出孔噴出來，對衣服完成整燙或洗掉夾層玻璃上的臟污。
加熱器的底端配有突跳式溫度控制器，用于操縱蒸汽溫度。除此之外，過熱保護裝置、加溫隔熱保溫指示燈、電源插頭連接頭都裝在加熱器的電腦主板上。

4．整燙總程構造如下圖4，由底版、小銹鋼擋雨板、活動板、刷頭板和可拆電動牙刷頭構成。關鍵用于整燙衣服褲子除去皺褶，使衣服褲子整平挺闊。

5．配件由可拆刷頭架、塑膠刮刷構成(見圖1)。熨刷換用塑膠刮刷關鍵用于除去夾層玻璃表面臟污，使夾層玻璃明亮如新口。

二、電源電路及整燙原理

依據實體繪制電源電路如下圖5。電熨刷應用時，向蓄水器皿灌滿礦泉水或涼白開水，蓋緊外蓋，將手柄再裝原點。將電源線插頭XP插進市電插座，由過熱保護裝置FU、加熱器EH、溫度控制器ST構成加溫控制回路接入開關電源，鮮紅色加溫指示燈HLl亮。翠綠色隔熱保溫指示燈HL2因為被sT的常閉點短路，因此HL2無電流量根據而臨時沒亮。EH逐漸提溫，加溫約2分鐘后，ST接觸點全自動斷掉，HLl發動機熄火。電流量經電阻器R2→HL2→EH→FU回至開關電源，HL2亮，表明做到蒸汽溫度。按壓蒸汽按鍵，使水泵充壓，蓄水器皿的水將進水口射出去。一小撮水霧進到處在高溫情況的加溫腔，馬上化為蒸汽，在壓力差的作用下，從5個噴嘴噴出來。
噴出蒸汽的工作頻率在于按壓蒸汽按鍵的頻次，通常每過2秒一次。手持式電熨刷往掛好衣服褲子從上到下挪動，噴出來的蒸汽射到衣服上，因為電動牙刷頭挪動，衣服褲子內部的塵土污漬被刷子一起帶去，進而接到燙平、干洗衣服的實際效果。

三、蒸汽電熨刷的拆卸方式
1．拆裝手柄右手拿住機殼，左手按住手柄電源開關讓手柄往倒退，手柄即與機殼分離出來。
2．拆裝水泵先用大號螺絲起子摁下蓄水器皿外蓋尾端卡扣，用勁拔出來外蓋。將螺絲起子輪流插入蒸汽按鍵二翼空隙中，上下撬翼片，與此同時用以按著蒸汽按鍵尾端，避免電源開關扭簧“飛”掉，隨后取下蒸汽按鍵。接著取下手柄電源開關，活塞泵各零件就可以解散。

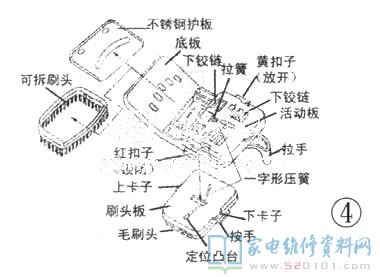

3．拆裝刷頭板先按住底版鮮紅色鈕扣(見圖4)，使底版與電腦主板閉鎖。兩大拇指輕按電動牙刷頭板尾端往上推，并將電動牙刷頭板往上抬，拆下來電動牙刷頭板。
4．拆裝底版部件先按住底版淡黃色鈕扣(見圖4)，底版全自動松掉，兩大拇指按爪活動板尾端往上推，并將活動板向上抬，拆下來底版部件。
5．拆裝機殼擰出行為主體底端兩只自攻螺絲(見圖3)，右手握緊電腦主板，左手拿住機殼往上提，就可以拆下來機殼。
6．拆裝加熱器先拔出來加熱器進水管快速接頭，再從進水口固定支架拔出來進水口(見圖3)。擰出加熱管兩管腳接線端子排的兩只螺絲，卸掉接線端子排。用斜口鉗拔出來加熱器表面扭簧。將加熱器稍向后傾、擰出溫度控制器壓片糖果上固定不動螺絲，取下壓片糖果、防靜電膠皮、溫度控制器和過熱保護裝置。拔出來5個噴嘴上耐高溫聯接管，就可以卸掉加熱器。
7．拆裝指示燈用斜口鉗最好用套筒板手(可以用M6內六角螺釘改革而成)擰出接線端子排2個螺帽，隨后卸掉指示燈座，焊開指示燈管腳點焊，就可以取下指示燈。
8．拆裝電源插頭擰出指示燈接線端子排螺帽后，再擰出電源插頭淺綠色接地線的固定不動螺帽，卸掉固定不動夾，就可以拆下來電源插頭。
至此，電熨刷各部件拆裝基本上進行，在拆裝環節中，一定要細心開展，切勿姿勢粗暴，用勁不適合過急或亂撬，避免卡扣、精準定位凸模等斷裂。拆下來的零件要存放好避免遺失，不然還原安裝可能碰到不便。

四、常見問題檢修

1、指示燈沒亮，整體無反映。
剖析維修：該常見故障多是交流電未進到電源電路而致。關鍵查驗電源線插頭是不是接觸不良現象、電源插頭內部輸電線是不是斷裂、電源插頭接線端子排是不是松脫等。找到常見故障點修完，常見故障即清除。
2、不加溫。
剖析維修：造成該錯誤通常是過熱保護裝置FU融斷。按圖3拆掉機殼，用萬用表測量接線端子排X1、X3，一切正常電阻器幾近0Ω，若無窮，則FU融斷。經查驗EH、sT一切正常，從而分辨是FU衰老融斷造成上述常見故障。
取出FU，用型號規格為SP型250V、10A、195℃過熱保護裝置拆換。更換時，可回收利用原接線端子排，但需要與導線鉚牢。若原接線端子排鉚片已斷．改成焊錫時要用斜口鉗夾到導線開展電焊焊接，時間切勿太長，不然高溫經導線發送給過熱保護裝置導致融斷，即使那時候未損壞也會減少使用期限。
3、不加溫，加熱指示燈亮。
剖析維修：加溫指示燈亮，表明交流電進到電源電路，常見故障大多數是加熱器EH燒毀造成的。拆掉機殼，用萬用表測量接線端子排X3、X4．一切正常電阻器約60．5Ω，若為無窮，可分辨EH燒毀。因為加熱器構造獨特，銷售市場難以購買到，務必向選購同樣型號800W加熱器拆換。
4、溫度控制失效。
剖析維修：拆掉機殼，用萬用表測量接線端子排X2、X4一切正常電阻器為0Ω，若為無窮，可分辨sT有常見故障。若查驗溫度控制器管腳電焊焊接一切正常，表明ST毀壞，需拆換ST。溫度控制器溫度特點產生變化，太早或過遲斷掉溫度造成上述常見故障，也需拆換ST。
溫度控制器主要參數可選擇KSD-301型250V、10A、60℃。拆換時，要在加熱器和溫度控制器觸碰處涂一層傳熱硅酯，便于傳熱溫度測量精確。與此同時，莫忘放回防靜電膠皮，隨后用原壓片糖果壓牢溫度控制器。假如漏裝防靜電膠皮，壓片糖果與溫度控制器兩管腳短路，不但溫度無法控制還會繼續燒毀加熱器。假如不小心遺失防靜電膠皮，可以用2mm厚線路板，剝開內電層，截成13x11mm格子代換。
5、不噴蒸汽。
剖析維修：接入開關電源，觀查加溫、隔熱保溫指示燈能先亮后亮，表明FU、EH、sT工作中一切正常。加水后若常見故障依然，拔出來手柄，按壓蒸汽按鍵，一切正常時出水口能噴出來一小撮水霧，如果沒有水霧噴出來，緣故大多數是出水口、排汽管、管道有雜質或污垢阻塞，導致水道堵塞，次之是水泵活塞桿損壞導致水泵工作壓力不夠。檢修方式如下所示：
(1)拔出來手柄，用直徑1．2mm鋼絲捅各管小圓孔直到水道通暢才行。
(2)拆掉水泵，拆換活塞桿。若覓不上原零配件，可選擇5mm厚頗具延展性塑膠塊，按圖6自主生產加工一個膠活塞桿，裝進行程安排桿后涂上單車用潤化酯。將行程安排桿嵌回原點，裝水時試按壓蒸汽按鍵，有水霧射出去就可以交付使用。

提示留意：水道堵塞多是長期性應用飲用水而致。恰當應用礦泉水或涼白開水，可降低污垢阻塞水道的常見故障。
6、指示燈沒亮。
剖析維修：多是指示燈漏汽或久用變黑無效而致。取下指示燈，用電飯煲氖電燈泡拆換。降血壓電阻器R1、R2引路或點焊開焊也會導致指示燈沒亮，可以用150k、1/4W高壓瓷片電容拆換。
