電子器件滅蚊燈為例子

一、電子器件滅蚊燈構造

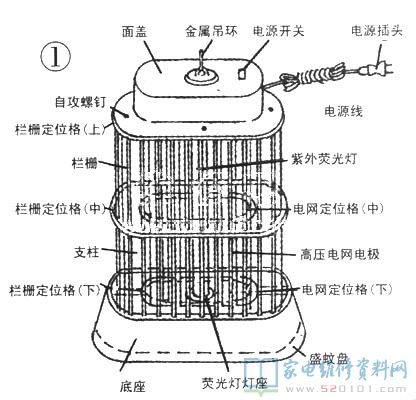

愛可柏牌電子器件滅蚊燈為吊式、豎放雙用燈，外觀設計構造如下圖1所顯示。關鍵由紫外光熒光燈、高壓電網、pcb電路板、欄柵和機殼等零部件構成。10w紫外光熒光燈垂直裝在高壓電網內的中間，誘惑蚊蟲、飛蟲飛過來。高壓電網由帶高壓電的2組不銹鋼線做成，垂直安裝在上、中、下三個電網精準定位格孔中，正、負級交疊、等間距均衡排序，排成一個密閉式高壓電網。在高壓電網外部安裝了全透明桿狀塑膠欄柵，讓蚊子通暢飛進而避免身體碰觸電網。當蚊子飛進高壓電網觸碰電極時即被高壓電槍殺，落在盛蚊盤里，便捷清理。

二、滅蚊燈電源電路原理

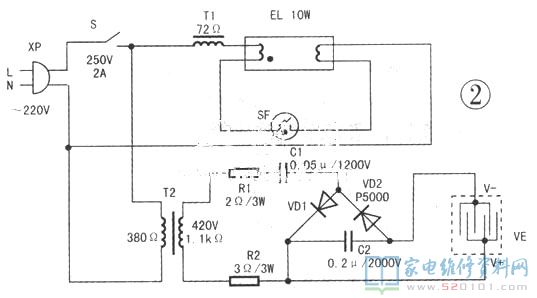

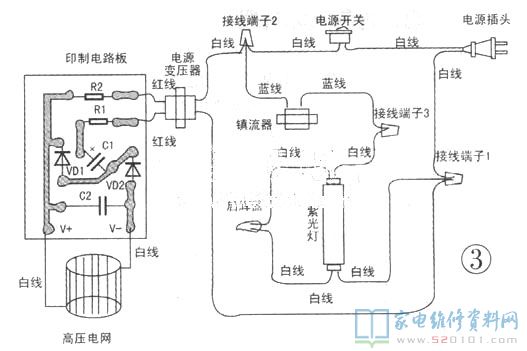

滅蚊燈的電源電路如下圖2所顯示、電子器件布線如下圖3。傘電源電路由熒光燈電路和兩倍壓整流電路兩部份構成。

1．熒光燈電源電路該電路見圖2上邊一部分，與一般日日光燈完全一致，僅僅led燈管輻射源出紫外線，以誘惑蚊子飛過來。
2．兩倍壓整流電路該電源電路見圖2下邊一部分，選用環形變壓器防護變壓，應用更安全性。合閉電源總開關S，220V電壓經S加至環形變壓器T2的初中級組成控制回路，T2的次級線圈變壓至420V。由功率電阻R1、R2，二極管VD1、VD2，電容器C1、C2組成兩倍壓整流電路。當T2次級線圈交流電為正半周期時，VD2截至，VDl關斷，C1的電池充電工作電壓為T2次級線圈溝通交流電源電壓的最高值即“根2”×420V。當交流電為負半周期時，VD1截至，VD2關斷，C1上的工作電壓與T2次級線圈溝通交流電源電壓累加后經VD2對C2電池充電，在C2兩邊的電池充電工作電壓為T2次級線圈溝通交流電源電壓最高值的二倍，在路評測工作電壓為1250V。此直流電高壓加至電網VE兩邊。當蚊子飛躍欄柵觸碰高壓電網時，VE兩電極對蚊子開展充放電，將蚊子槍殺。

三、滅蚊燈拆卸要點
1．拆卸滅蚊燈以前，務必拔下電源線插頭，不適合通電實際操作。隨后，用螺絲起子伸進欄柵觸碰電網鄰近兩電極開展充放電后，才可以開展下一步拆裝。
2．?dāng)Q下邊蓋緊4支自攻螺絲，打開面蓋，就可以看到全部電子元件裝在欄柵精準定位格表面。反方向擰出接線端子排l和接線端子2(見圖3)的維護塑膠帽，松掉接線端子排各根輸電線，就可以拆下邊蓋。
3．必須拆裝紫外光熒光燈時，先擰出上插座2支自攻螺絲，移走插座的旋蓋，往上抽出來紫外光熒光燈。
4．必須拆裝pcb電路板時，先用電鉻鐵焊開環形變壓器次級繞組二根鮮紅色輸電線和高壓電網二根乳白色輸電線(見圖3)，將pcb電路板從欄柵精準定位格固定不動槽抽離出來。
5．拆裝欄柵應注重方法。最先在工作臺面的表面置放一塊整平薄泡沫塑料，隨后將滅蚊燈橫放平放到泡沫塑料表面，再將欄柵精準定位格(中)調向面蓋或基座處，右手捏往欄柵中間并往上提到，左手拿住欄柵端部往倒退，輕力拔出來端部，隨后將整支欄柵拆裝出去。欄柵為塑膠制品，質脆易斷，實際操作整個過程要躡手躡腳，切勿用力過猛。
6．拆裝電網電極時，先用螺絲起子擰出上或下電網精準定位格的8支自攻螺絲，移出來精準定位格的旋蓋，解除高壓開關電源導線多芯布線頭，拆下來電極的電源連接線。用斜口鉗次序地逐支鉗出不銹鋼板電極。
7．清理維護保養或維修結束，逆次序連接各零部件就可以。一定要注意，安裝電網電極或欄柵時，上、中、下精準定位格各孔要指向，插進電極或欄柵不可以移位，不然裝后會功虧一簣。
8．安裝完工后，插上電源線插頭，合閉電源總開關后，紫外光熒光燈應亮。接著拔下電源線插頭，用螺絲起子觸碰電網鄰近兩電極能聽見“啪”的充放電聲和火花放電，表明滅蚊燈工作中一切正常。

四、滅蚊燈常見故障維修
1、紫外光熒光燈沒亮。
剖析維修：紫外光熒光燈沒亮涉及到緣故較多，最先檢驗電源插頭及電源開關S一切正常，一般以led燈管變老、漏汽、電極接觸不良現象或鎢絲燒壞較多見。估測led燈管兩邊已變黑，再用數字萬用表測led燈管鎢絲；一頭燈絲電阻器8.5Ω，此值一切正常；另一頭鎢絲電阻器無窮，從而分辨鎢絲燒壞造成上述常見故障。可以用型號規格YFl0T9BL或T8F10BL，也可以用別的型號規格10W紫外光熒光燈代用。購買時需要留意led燈管的直徑及長短與原管同樣，不然安裝led燈管時碰到不便。
一定要注意，紫外光熒光燈的使用期限除開led燈管品質以外，與操作方法和電壓工作電壓起伏相關。為了更好地增加led燈管的使用期限，每日開閉電源總開關頻次不適合太多，一次最好是。若遇led燈管色度尤其亮，表明電壓工作電壓太高，應臨時停用滅蚊燈，那樣能防止led燈管太早變老。
2、紫外光熒光燈兩邊暗紅，不全亮。
剖析維修：一般是啟輝器sF動、靜接觸點黏連短路故障，導致sF不可以正常的運行而造成常見故障。拆下邊蓋，用萬用表測量SF兩管腳，常態化應堵塞，若細則表明SF毀壞。滅蚊燈在出廠前，將啟輝器的小電容器剪去。維修可以用型號規格YQ-250V、4～80W啟輝器拆換。
3、紫外光熒光燈亮，電網無高壓，不滅蚊子。
剖析維修：依據常見故障狀況剖析，紫外光熒光燈亮，表明220V電壓進到滅蚊燈電源電路，電網無高壓大部分是兩倍壓整流電路有關元器件毀壞導致的。維修時，先估測pcb電路板(見圖3)上每一個元器件有沒有燒糊、碎裂、機殼凸起等毀壞征兆，隨后用萬用表測量T2、R1、R2、VD1、VD2、C1、C2是不是毀壞，與此同時需查驗V 、V-高壓開關電源導線是不是掉下來等。兩倍壓整流電路構造簡易，元器件少，通常迅速就能尋找常見故障。依據工作經驗，以VD1、VD2、C1、C2毀壞占多數。按圖2標明元器件電主要參數拆換后，再測VE的V 、V-高壓一切正常，就可以資金投入一切正常應用。
4、滅蚊子實際效果不理想化。
剖析維修：滅蚊子實際效果不理想化，通常由二種緣故引發的：
1．電容器Cl或C2容積顯著減少，造成高壓太低。C2為0.2uF／2000V無正負極電容器，可以用同尺寸的無正負極電容器代用，規定抗壓應充足。

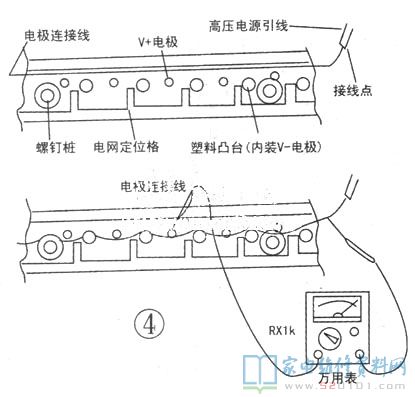

2．電網vE有多對或一部分電極與電極電極連接線接觸不良現象，多是使用年限較長的電極空氣氧化或積污太多而致。參考拆卸要點第6點拆掉電極，打磨拋光金屬氧化物、清理污漬后將各電極校準。用勾針將電極電極連接線逐一鉤到電極根處，隨后用數字萬用表一個直流電流表觸碰高壓開關電源導線布線點，另一直流電流表逐一觸碰各電極，各次精確測量標示接入為一切正常，如下圖4所顯示。若有堵塞的，應調節電極電極連接線張松緊度，使其與電極觸碰優良。

經上述維修后，接入開關電源，用萬用表測量高壓電網V 、V-的直流電高壓約1250V為一切正常。若數字萬用表不具有直流電高壓擋，可關閉開關電源，用螺絲起子觸碰鄰近兩電極，火花放電光亮、充放電聲很響表明直流電高壓大概一切正常。
5、高壓電網點火，伴隨“滋滋”聲。
剖析維修：常見故障狀況表明電網部分存有短路故障問題。關鍵因素是身體比較大的蚊子如飛蟲遺體或污漬粘在兩電極中間，遇濕冷氣體造成充放電。拔下電源線插頭，將電極短路故障充放電后，快速清理臟東西，常見故障即清除。
