        核心摘要:吊扇電子調速器具有體積小、電路簡潔、無級調壓范圍寬等特點,應用廣泛。這類產品牌號眾多,但電路基本相同.只是線路板略有差異。現以歐電牌為例介紹其結構、電路原理和常見故障維修。一、結構與原理參照調速器原物
        吊扇電子調速器具備體型小、電源電路簡約、無極變壓范疇寬等特性,運用普遍。這產品型號諸多,但電源電路基本一致.僅僅pcb線路板稍有差別。現以歐電牌為例子簡介其構造、電路圖講解和常見問題檢修。


        一、構造與基本原理

        吊扇電子調速器具備體型小、電源電路簡約、無極變壓范疇寬等特性

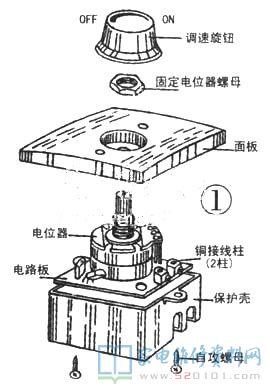

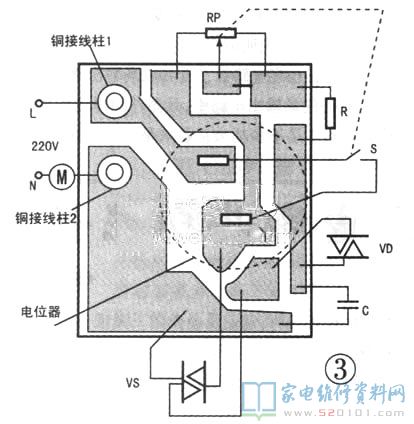

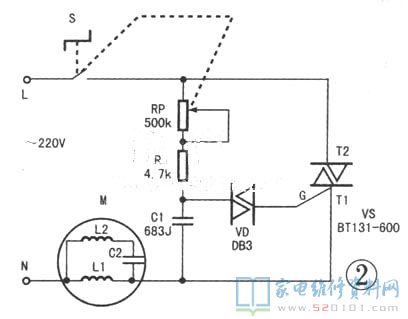

        參考調速電機特定物繪制其構造、電路圖講解、線路板如下圖1、圖2和圖3所顯示,按圖3將吊扇聯接好,就可以應用。檢修時,按圖1拔出來變速旋鈕,擰出2支自攻螺絲,卸掉保護套,用尖咀鉗擰出固定不動電位器螺帽,調速電機即解散。

        吊扇電子調速器具備體型小、電源電路簡約、無極變壓范疇寬等特性

        調速電機電源電路由電位器RP、功率電阻R、電容器C1組成阻容移相電路:由電源總開關S、雙重開啟二極管VD、雙向晶閘管VS和吊扇電動機M組成單脈沖開啟溝通交流開關電源電路。該電源電路可以無極持續(xù)操縱M的工作標準電壓,調整吊扇轉速。
        接入主機電源后,當交流電流為正半周期時經RP、R向C1正方向電池充電,當Cl兩直流電壓升高到VD正方向導通工作電壓時,雙重開啟二極管中的一個二極管導通傳出單脈沖。經VS的操縱極G開啟VS導通,使M接入開關電源而運行;當工作電壓由正半資金周轉為負半周期的一瞬間時,工作電壓為零,VS則關閉,M一瞬間關閉電源,其時M借助電機轉子的慣性力再次運行;當電流為負半周期時,由RP、R給C1反向充電,當C1兩直流電壓升高到一定標值時,VD另一個二極管導通,開啟VS導通,M修復插電運行。而后,電源電路反復以上全過程。

        吊扇電子調速器具備體型小、電源電路簡約、無極變壓范疇寬等特性
        順時針方向轉動旋鈕,S合閉接入開關電源,電位器RP電阻值隨著擴大,C1的電池充電速度伴隨著減少,VS導通角縮小,M轉速減緩。相反也是,反方向調整RP,其電阻值慢慢縮小,C1的電池充電速度跟隨上升。VS導通角增加,M轉速變快。再轉動旋鈕,S關閉開關電源。


        二、常見故障檢修

        1、轉動變速旋鈕跑偏,吊扇不工作中。
        剖析維修:該常見故障多由旋鈕孔軸崩裂,與電位器調整軸相互配合松脫造成,拆換旋鈕就可以。緊急時找薄內電層,彎一個比孔軸直徑略小的聯軸器,插口用焊錫牢后壓進孔軸,就可以資金投入一切正常應用。
        2、轉動變速旋鈕,吊扇不轉。

        吊扇電子調速器具備體型小、電源電路簡約、無極變壓范疇寬等特性
        剖析維修:最先查驗M是不是毀壞,拆卸控制面板,如下圖3擰出銅接線頭l的輸電線收到銅接線頭2上。若M能一切正常旋轉,則變速電源電路有常見故障。再查驗S能不能合閉,若不導通需維修S;若S一切正常,則為雙向晶閘管VS穿透,造成溝通交流開關電源電路不插電。雙向晶閘管管腳如下圖4所顯示,用數字萬用表Rxl擋精確測量VS各電級電阻器分辨是不是毀壞。一切正常的管道其G極與Tl極正、反方向電阻器在40-70Ω中間。G極與T2極正、反方向電阻器為無窮,T1極與T2極正、反方向電阻器也應無窮。不然管道是壞的。可選原形號BTl3l-600或MAG97A6雙向晶閘管拆換。
        3、調速電機內有焦昧,吊扇不轉。
        剖析維修:調速電機有糊味,應關閉開關電源停用。造成常見故障的首要因素是Cl抗壓性能不太好,被穿透短路故障,220V交流電流根據阻容移相電路加至RP兩邊,時間長了發(fā)燙燒糊。因為C1短路故障,不可以向VD給予開啟工作電壓,故VS不導通。用容積0.047~0.1uF、抗壓超過100V的滌綸電容拆換。
        4、變速無法控制。
        剖析維修:該常見故障具體表現為調整RP時M轉速無非常大轉變。經查驗,多是電位器滾動接觸點引路導致。這等同于一個固定不動電阻器連接電源電路。不可以更改C1電池充電速度,造成M轉速勻速運動。維修或拆換電位器,常見故障即清除。
        5、變速范疇窄
        剖析維修:該常見故障具體表現為M的轉速由快減緩可調式范疇窄小,轉速轉變并不大。一般是雙向晶閘管特性變劣而致。拆換VS,常見故障即清除。
