        電路圖講解、拆卸和檢修方式

        發布日期: 2021-12-23 05:00 瀏覽:146
        核心摘要:轉頁扇又稱鴻運扇,其風力柔和、調速范圍寬、擺放靈活、使用方便,特別適合睡眠時連續吹風使用。本文筆者以美的KYT5-30轉頁扇作為案例,來介紹它的電路原理、拆裝和維修方法。本文同樣對檢修其他牌號的轉頁扇

        轉頁扇又被稱為鴻福扇,其風速溫和、變速范疇寬、放置靈便、方便使用,尤其合適睡眠質量時持續吹風機應用。文中作者以美的KYT5-30轉頁扇做為實例,來詳細介紹它的電路圖講解、拆卸和檢修方式。文中一樣對維修別的品種的轉頁扇也有著一定的實用價值。


        一、構造與特性

        電路圖講解、拆卸和檢修方式

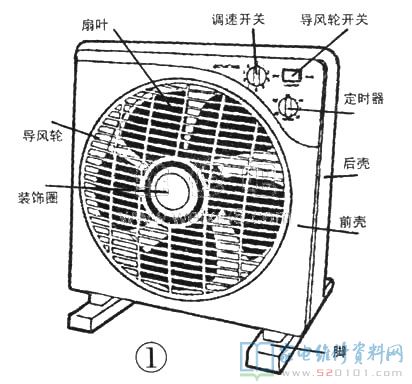

        轉頁扇的構造如下圖所示1所顯示。關鍵由機殼、調速開關、導風輪電源開關、定時器、導風輪、傳動系統離合、同歩電機、風機電機、風扇葉片、后罩和摔倒保護開關等構成。
        (1)、機殼分前、后兩一部分,用橡膠制品做成。前殼右上方配有調速開關、定時器和導風輪電源開關,前殼中間橡膠支座上配有風機電機、同歩電機。
        (2)、調速開關用以風機變速,選用瓷器式5位轉換開關,順時針方向或反方向方位轉動旋紐,便可以開/停風機和挑選1~4擋風力。1 -- 4擋相匹配轉速比分別是530、750、950和1150轉/分。
        (3)、導風輪電源開關是一個大型的按鈕開關,用于操縱導風輪的旋轉和終止。
        (4)、定時器選用發條式傳動齒輪腳踏式定時器,用以操縱風機電機運行時間,設0~6擋,每過20分鐘為一擋,按時時間最多為120分鐘。應用時,順時針轉動可設置時間檔位,電源開關合閉,接入電源電路,并逐漸倒數計時,離開時完畢,電源開關斷掉,自動開關機。
        (5)、導風輪用橡膠制品做成,裝在傳動系統離合上,樣子為環形曲面,鋪滿不一樣視角的柵格數據,選用同歩電機作驅動力,完成360度循環系統導向性排風。導風輪轉動時,由風扇葉片吹出來的風越過柵格數據,按導風輪持續變動的方位排風。具備吹風的實際效果。
        (6)、傳動系統離合起導風輪的傳動系統與離合器功效,裝在同歩電機導出軸上。由離合器盤、軸承端蓋、軸承鋼球、扭簧和定位板構成。軸承鋼球裝在定位板里側,被扭簧所壓.軸承鋼球能進能退,凸起的曲面卡在導風輪棘槽中,推動導風輪旋轉。當導風輪被卡,或人為因素轉動導風輪時,軸承鋼球被棘槽所壓而倒退,導風輪跑偏高轉速,維護同歩電機免遭毀壞。
        (7)、同歩電機用于推動導風輪旋轉。這類電機選用稀土永磁式構造,由磁感應電機定子、稀土永磁電機轉子和減速齒輪箱構成,工作標準電壓220 - 240V,輸出功率4W,旋轉方位為逆順不定項,導出軸轉速比5轉/分。
        (8)、風機電機是轉頁扇關鍵部件,推動風扇葉片旋轉造成清宴。選用單相容運行式電機,由前殼、手機后蓋、運行繞阻、運作繞阻、電機定子、電機轉子構成。工作標準電壓220V,輸出功率50W,轉速比1150轉/分。
        (9)、摔倒保護開關裝在前機殼內部左下方固定不動樁上。由一對倒八字形觸片,及開啟片內圓柱體重錘式等構成。風機一切正常運用時,重錘式壓著金屬彈片接入開關電源,風機電機運行;當風機出現意外摔倒或放置部位過度歪斜時,重錘式更改部位,離去金屬彈片,開關電源全自動斷掉,使風機電機轉停。風機恢復過來部位時,風機電機再次運行。


        二、電路圖講解

        電路圖講解、拆卸和檢修方式

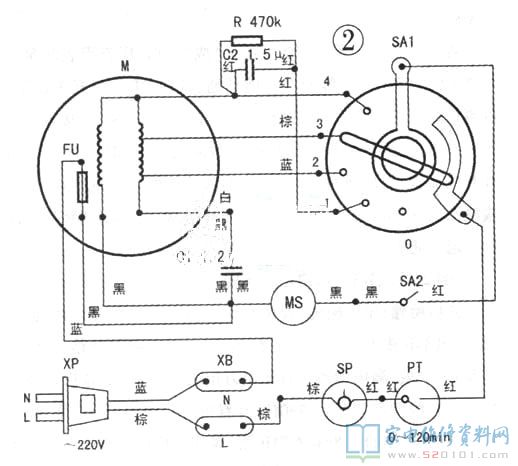

        轉頁扇電路原理如下圖所示2所顯示。xP為電源線插頭、XB為接線端子排、SP為摔倒保護開關、PT為定時器、SAI為調速開關、M為風機電機、FU為電機的溫度商業保險器,C1為啟動電容、C2為降血壓電容器、R為泄流電阻器、SA2為導風輪電源開關、MS為同歩電機。接入220V交流電,旋轉定時器旋紐以設置任一檔位,PT接入開關電源倒數計時,M開始運轉。旋轉SA1放置1-4擋,各自得到輕風、低速檔、中等速度和快速四種風力。合閉SA2,MS旋轉,推動導風輪旋轉,風機按360度循環系統導向性排風。如必須風機定項排風,可開停機SA2多次,讓導風輪終止一個恰當的位子上。當定時器倒數計時完畢時,PT斷掉開關電源,風機轉停。
        FU為熱維護元器件。當電機M因各類出現意外造成太熱,電機溫度上升做到溫度商業保險器融斷溫度時即全自動融斷,斷開風機開關電源,避免傷亡事故。具有安全性維護的功效。


        三、拆卸要點
        轉頁扇由多種多樣零部件構成,平常維護保養或常見故障檢修拆卸的辦法如下所示:
        1、拆導風輪反方向方位擰下裝飾設計圈,擰下傳動系統離合軸承端蓋4支自攻螺絲.卸掉軸承端蓋。用直徑2.5mm圓柱型沖子,或用同規格型號麻花鉆沖破傳動系統離合穿軸頸后,將導風輪、離合器盤一并拆下來。
        2、拆卸后罩將轉頁扇放置工作臺面上(最好是墊上整潔純棉毛巾或面料,避免損害機殼),擰下后罩上、下方2支自攻螺絲。隨后反方向方位旋轉后罩,使后罩邊緣4個跑位擺脫接口,就可以卸掉后罩。留意,安裝后罩,需在后罩切弦一部分往上,與提手一樣。
        3、拆前后左右機殼將轉頁扇放置工作臺面上,擰下后機殼9支自攻螺絲,前機殼、后外殼就可以解散。
        4、拆卸風扇葉片拿手按著風扇葉片根處.用扳子反方向方位擰下電機傳動軸上M8六角螺母,取下平墊圈,拔出來風扇葉片。安裝風扇葉片時,需將扇葉、電機傳動軸健槽對正,方能裝進風扇葉片。
        5、拆卸風機電機先用色筆在風扇電機、電機定子、機殼、螺絲樁畫上標記,有利于檢修后按原狀裝好電機,避免錯誤。擰下電機手機后蓋4支自攻螺絲,取下風機電機,用尖錐撬出電機傳動軸的E型平墊圈。擰下前、手機后蓋4支M4機帶螺絲,前殼、電機定子、電機轉子、手機后蓋就可以解散。
        6、拆卸同歩電機同步電機處在前機殼固定不動部位中,擰下電機軸承端蓋表面2支自攻螺絲,就可以取下同歩電機。
        順帶強調,拆下來的零件,尤其是細微零件如螺絲、穿軸頸,務必存放好,避免遺失,不然安裝時碰到困難。


        四、常見故障檢修
        1、旋轉調速開關和定時器,風機電機不轉。
        剖析維修:不轉多是交流電未連接電源電路而致。選用追蹤縮小方式,最先查驗電源線插頭、電源插座觸碰是不是優良,次之查電源插頭是不是斷開。若無異常,再拆卸手機后蓋,查驗接線端子排XB的接口是不是掉下來。
        將定時器旋紐放置“ON'’(接入)或“1”擋,用萬用表測量定時器PT的“紅-紅”線兩觸點能導通。表明PT定時器開關一切正常,再精確測量摔倒保護開關SP的“棕-紅”線兩觸點。SP兩接點一切正常時應導通。評測不細則可分辨SP有常見故障。拆下來摔倒保護開關,砸開電源開關后蓋板,發覺重錘式的導電環、兩金屬彈片的接觸點比較嚴重積碳,導致接觸不良現象,造成上述常見故障。用水砂紙擦掉炭層,再用酒精棉球擦抹一遍。插電調試,風機電機一切正常旋轉,常見故障清除。
        2、導風輪轉,風機電機不轉。
        剖析維修:導風輪轉,表明交流電進到電源電路,SP、PT也一切正常。不轉大部分是因為電機M的運行、運作繞阻引路,或啟動電容C1無效、走電而致。最先用萬能表R×10擋精確測量運行繞阻“紅-白”線兩邊電阻值約730Ω,再精確測量運作繞阻“紅-黑”線兩邊電阻值也是730Ω。兩阻值均一切正常,表明風機電機一切正常。將萬用電表放置×1K擋,精確測量啟動電容C1“黑-黑”線兩邊,表針晃動后不可以回到無窮處,而滯留在200k處,此狀況表明C1比較嚴重走電。用容積1.2uF、抗壓400V的CBB61型無正負極電力電容器拆換。因為C1與C2為一體化構造,拆換Cl時,將壞電容器導線焊開,將新電容器導線焊上,用束線帶將新、舊電容器扎在一起,將壞電容兩導線剪去。
        3、旋轉調速開關2-4擋,風機電機運行一切正常,但轉到l擋,風機電機不轉。
        剖析維修:依據常見故障狀況剖析,常見故障緣故多見調速開關SAl的1擋接觸點空氣氧化接觸不良現象,或降血壓電容器C2毀壞導致風機電機沒電。關閉電源后用數字萬用表電阻攔精確測量1擋,回路電阻0Ω,表明SAl觸碰一切正常;插電將數字萬用表轉至溝通交流250V擋,精確測量C2主交流電流0V,一切正常時約130V上下,表明C2穿透引路。用容積1.5uF、抗壓250V的CBB61型無正負極電力電容器拆換后。插電調試,風機電機一切正常運行。常見故障清除。
        4、進風口一切正常,導風輪轉停。
        剖析維修:造成該常見故障的緣故有:

        (1)、導風輪電源開關SA2接觸點接觸不良現象或毀壞,導致同歩電機:MS開關電源堵塞:
        (2)、同歩電機MS電機定子線圈燒毀,造成電機轉停;
        (3)、傳動系統離合與導風輪跑偏轉停。
        關閉電源,用萬用表測量SA2能導通,再精確測量MS電阻測量9.1k,表明導風輪電源電路工作中一切正常。從而分辨.導風輪轉停是傳動系統離合與導風輪跑偏而致。拆下來導風輪和傳動系統離合,發覺定位板的軸承鋼球進、退姿勢乏力,經查驗為扭簧延展性不夠,軸承鋼球與導風輪棘槽不合格導致上述常見故障。取下扭簧,變長3~5mm以提升其延展性,再裝扭簧,拿手轉動導風輪有“嗒嗒”聲,表明離合器一切正常。插電調試,導風輪恢復過來旋轉,常見故障清除。
        5、定時器倒數計時無效。
        剖析維修:該常見故障多是定時器發條斷裂,喪失源動力而致。用JFD-120型、220V、1.6A腳踏式定時器拆換,常見故障即清除。
