實例一、 一臺KQD-2.8氣體去濕機，插電后壓縮機M2運轉一切正常，但排煙風機沒法啟動。

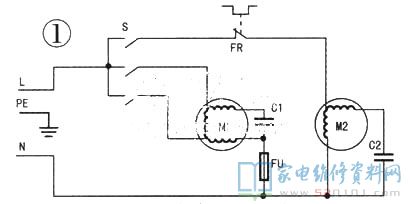

剖析維修：KQD-2.8氣體去濕機電源電路如下圖所示1所顯示。壓縮機M2能啟動、運轉一切正常，表明開關電源一切正常。關鍵查驗排風扇電源電路。排風扇電路中斷路器FU為零配件，核查已融斷。拆換同型號規格斷路器后，再次啟動，斷路器再度融斷，猜疑電源電路中有短路故障問題存有。最先拆下來電容器C1，用數字萬用表檢驗已穿透短路故障。用同規格型號(2uF／500V)電容器拆換后，插電調試。排風扇啟動一切正常。

實例二、一臺KQD-2.8氣體去濕機，插電后壓縮機沒法啟動。

剖析維修：電源電路如下圖所示1所顯示。在斷電情況下測壓縮機電機繞組電阻測量一切正常，電力電容器C1優良。使用輸電線短接到載汽車繼電器FR接點后，再次插電調試。壓縮機啟動一切正常。判斷負載汽車繼電器FR毀壞，導致常閉接點未接通而致。拆換同規格型號負載汽車繼電器后，插電調試，壓縮機工作中一切正常。

實例三、KQF-6氣體去濕機沒法啟動。

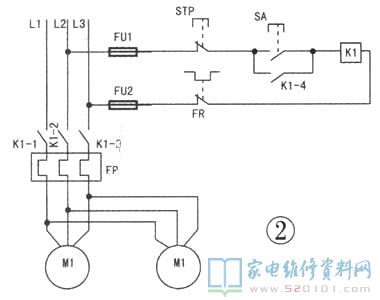

剖析維修：KQF-6氣體去濕機電源電路如下圖2。由圖得知，該去濕機選用溝通交流三相380V開關電源配電。壓縮機、排風扇均由直流接觸器K1操縱。其控制回路開關電源為溝通交流380V，源自開關電源L2、L3上。核查三相電源一切正常．電線間工作電壓均為380V。斷路器FU1、Fu2也完好無損。但按住啟動按鍵SA時，聽不到直流接觸器K1吸合響聲。猜疑啟動按鍵SA毀壞。拆下來查驗，完好無損未損壞。用三用表測直流接觸器兩直流電壓均一切正常．判斷直流接觸器K1電磁線圈毀壞引路。拆下來查驗電磁線圈電阻測量為∞，已引路。拆換直流接觸器K1電磁線圈后，插電調試，啟動、運轉均一切正常。

實例四、KQF-6氣體去濕機在按住啟動按鍵后，壓縮機、排風扇啟動一切正常，但沒法保持運轉。松掉啟動按鍵SA，壓縮機和排風扇便終止運轉。
剖析維修：由圖中2得知，按住啟動按鍵SA后，直流接觸器K1得電吸合。其主接點K1-1、K1-2、K1-3接入壓縮機和排風扇電動機各自啟動。與此同時協助開與關接點K1-4接入。為K1給予自維持開關電源，確保松掉啟動按鍵SA后，發電機組仍能一切正常運轉。啟動按鍵SA松掉后壓縮機、排風扇均終止運轉．表明開與關接點K1-4未接通或自維持電源電路有虛接斷開。斷電查驗開與關接點K1-4損壞。一般直流接觸器均有倆對開與關協助接點，將自維持電源電路兩條線拆下沉收到另一對開與關接點K1-5上調試，啟動、運轉均恢復過來。為增加開與關協助接點使用壽命，提升運轉穩定性，也可事先將K1-4、K1-5并接在一起。

實例五、啟動、運轉一切正常，祛濕實際效果顯著劣變。
剖析維修：由狀況分辨電源電路沒有問題。關鍵因制冷機組常見故障或應用艱苦環境、方式不合理而致。應查去濕機進氣口處過濾網，發覺灰塵過多。用空氣壓縮刮走濾網上的灰塵并且用中性化水清理整潔。隨后又對機內部件尤其是冷凝器、冷卻器上積塵開展消除后啟動，祛濕實際效果明顯增強。
