調光臺燈的原理與常見問題的維護保養方式

伴隨著我們生活水平的日益提升，調光臺燈做為一款小電器，早已走入家家戶戶，銷售市場上的調光臺燈類型也多種多樣，但電路基本原理都各有千秋，文中將具體地解讀調光臺燈的原理與常見問題的維護保養方式，期待給眾多檢修網民和電路發燒友進而參照。

一、電路基本原理

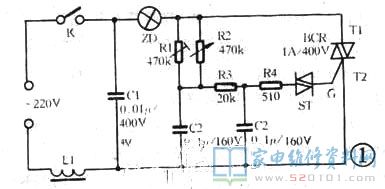

圖中1為常見的家庭用調光臺燈電路。調節R2的阻值，可以更改可控硅的關斷時間，進而更改穿過燈泡ZD的電流量，做到調節燈泡色度的目地。R2的阻值越大，燈光效果越暗，相反越亮。Ll與c1組成過濾器，用于避免小臺燈對周圍的錄音機，電視等設備造成影響。因為L1的電纜線徑較粗，線圈匝數非常少，不容易危害電燈泡的色度。

電路中的最關鍵元器件是雙重可控硅(BCR)。它的形狀見圖2。T1、T2為主導電級，G為操縱極。圖3所顯示的簡易電路，用于分辨BCR的優劣。按圖將可控硅連接電路，發光二極管LED應沒亮。隨后用一根輸電線快速將圖內A、B二點接入一下，LED應閃光并維持下來。假如并未用輸電線連通A、B，LED已發光，表明可控硅主電級已短路故障；若用輸電線連通A、B后，LED仍不閃光或發光不可以維持，表明可控硅沒有開啟作用。這2種狀況都表明可控硅損壞。

雙重二極管ST的外型與小型電阻類似。若內部短路，開啟電路不可以工作中，BCR也不關斷，燈也也不亮起。用一般的萬用表測量ST兩管腳間的電阻，應是無窮。調日光燈電路對雙重二極管的主要參數規定不高，維修時應找普遍的ST代用就可以了。若找不著得話，也可以用二只NPN型硅三極管按圖4聯接替代應用，實際效果也可以。

二、常見故障檢修

調不上最靚：燈能亮，表明主控制回路工作中一切正常，常見故障在開啟電路。關鍵緣故為電阻器R2損壞、電阻沒法調至零，或電容器C2、C3比較嚴重走電，要換新。
調不上很暗：常見故障也在開啟電路。關鍵因素是C2或C3內部引路或脫焊，或調整電阻R1的動片部位更改造成阻值減少。維修時，假如猜疑電容器內部引路，可以用一只同尺寸的達標電容器代用實驗。假如猜疑R1阻值更改，只需將R2調在燈光效果很暗部位，用小螺絲刀調整R1，調到電燈泡的鎢絲暗紅就可以了。在通電實際操作時，一定要確保安全。
調節皮膚過敏：R2在不大范疇內調節，燈光效果即由很暗變成最靚且調節不勻稱。這也是調整電阻R1接觸不良現象，阻值增加或引路而致。
色度不可以調節：打燈后燈光效果很亮，調節R2不起一切功效。查內部如無顯著的斷開，可大致判斷是可控硅毀壞。焊下可控硅檢測，如確系毀壞，換同樣型號同規格型號雙重可控硅就可以。若用不一樣型號規格可控硅代用，要留意管腳部位不必插錯。
調光臺燈的電燈泡以25～40W為宜，輸出功率不適合很大，不然易毀壞雙重可控硅且烤壞燈蓋。
