不一樣的滅蚊燈基本原理

滅蚊燈的原理并不繁雜，構造也非常簡單，出現異常時徹底可以親自動手維修。文中就將對比下面的圖來詳盡地詳細介紹它的原理，不一樣的滅蚊燈基本原理一般全是各有千秋，期待文中對眾多檢修網民和電子DIY的小伙伴們有一定的協助。

一、構造與特性

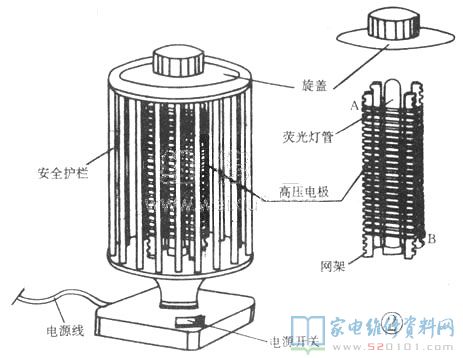

滅蚊燈外觀設計結構見圖。瑩光燈管w垂直地安裝在中間，其外部是由絕緣性能能優良，且透光性的硬質的塑膠(如全透明有機玻璃板)制做的柵網球形網架，髙壓電極絲A、B就平行面地線圈電感在球形網架上。為避免使用人不小心觸碰柵網而遭觸電，在柵網的外部又設定了若干根豎起的有機玻璃棒，做為防護網。為安全起見，防護欄與柵網中間維持比較大的間距。以上一部分稱之為燈架部件，它安裝在基座上。底座上邊配有電源總開關，其他的電氣元器件則所有安裝在基座內部，以保證安全。

二、電路圖講解

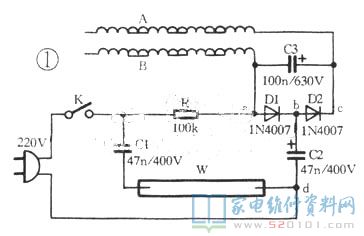

圖中1中W是一支3～5W的自鎮流瑩光燈管，依據蚊子的向光性，它一方面起誘蟲功效，另一方面做為微燈源供臥房照明燈具。
按住電源總開關K，220V的交流電流就根據電容Cl(47n／400V)加到燈管上，照亮燈管。C1的功能主要是降血壓并過流保護，以增加燈管的使用期限。二極管D1、D2(均為1N4007)和電容C2(47nt／400V)、C3(100nF／630V)組成一個二倍壓整流器，按住電源開關K的與此同時，220V交流電流根據功率電阻R(100k)加進a、d二點，在交流電流正半周期時，a正d負，二極管D1關斷，D2截至，開關電源根據D1向C2電池充電，C2上獲得一個b正d負的直流電壓，其數值貼近溝通交流電源電壓的最高值。
在交流電流負半周期時，d正a負，二極管D1截至，D2關斷，電源電壓與c2上已充的工作電壓相累加，根據D2向c3電池充電，因此在交流電流的一個詳細周期時間內，C3上就充有一個右正左負(參照圖1)的直流電壓，其數值貼近溝通交流電源電壓最高值的二倍，這就是“二倍壓整流”。
在文中上述的案例中，評測C3兩直流電壓為600V上下。此工作電壓收到以柵網狀平行面線圈電感在燈管兩側的二根電極絲A、B上，因為A、B靠得非常近，在他們中間就建立一個直流高壓電源靜電場，向燈管飛到的蚊子一旦與此同時遇到A、B，馬上被觸電身亡。

三、常見故障檢修

1、插電后燈管沒亮
(1)、最先查驗電源總開關K是不是毀壞，若已壞，可以用市面上中小型電源總開關代用，但務必可以承擔220V的交流電流和部位可以安裝。
(2)、若電源開關K完好無損，則常見故障大多數為燈管w應用日久衰老。拆下來基座下邊的固定不動螺絲，開啟基座后蓋板，就可以看到pcb電路板及元器件。最先查驗燈管導線及電容C1是不是開焊，焊下燈管導線，對比圖2輕輕地轉動燈頂的旋蓋，就可以將其卸掉．再把握住燈管頂部由下而上將其抽出來。購買同尺寸的自鎮流瑩光燈管，按拆裝的反過來全過程裝上，就可以修復應用。

2、燈管亮。但不可以滅蚊或滅蚊能力不強
(1)、不能滅蚊，系柵網電級A、B間無髙壓，一般均為倍壓整流電路故障，可查功率電阻R、二極管D1、D2和電容C2、C3。R是一個最大功率僅為1／8W的小電阻器，長期性工作中或因二極管、電容穿透，電流量過大常造成損壞；D1、D2穿透或C2、C3失容均會使倍壓整流器沒法工作中。以上緣故都是會造成柵網電級A、B間無髙壓而不可以滅蚊。
(2)、能滅蚊，但能力不強，有一些大的蚊子雖遭觸電卻沒有馬上身亡，這大多數是由于柵網電級A、B問的髙壓不夠，其根本原因是因為電容C2、C3容積減少而致。尤其是電池充電電容C3，它的容積尺寸和介電損耗在較大水平上確定了柵網電級A、B間直流電壓的多少和維持能力。應將C2、c3拆下來，用數字萬用表電容擋測其容積是不是減少，或立即用效果不錯的同規格型號滌綸布電容代用之。
應用中有一點務必留意：應常常用小毛刷清理柵網電級A、B間的塵土和殘余在電級間的蚊子遺體，由于這種臟物在A、B組成了一定的走電安全通道，會產生髙壓減少。通過以上解決，滅蚊能力一般均能恢復過來。
