電子器件滅蚊子拍便是大家常說的“電蚊拍”，以實際上用、滅蚊子(蚊蟲或飛蟲等)效果非常的好、無有機化學環境污染、食品衛生安全等優勢，變成夏天熱銷的小家電產品。但生產制造不給予路線圖，給檢修產生一定艱難。文中小編依據實體解剖學了二種電蚊拍，供檢修者參照。

一、電路圖講解

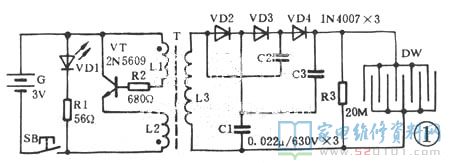

翩蝠牌“電蚊拍”的電源電路如下圖1所顯示，它主要由高頻率諧振電路、三倍壓整流電源電路和高壓電擊網DW三部份構成。按住電源總開關SB，由三極管VT和變電器T組成的高頻率震蕩器得電工作中，把3V直流電源變為18kHz上下的交流電流，經T變壓到約500V(L3兩邊評測)，再經二極管VD2～VD4、電容器C1～C3三倍壓整流上升到1500V上下，加到蚊拍的金屬絲網Dw上。當蚊蟲碰觸金屬絲網絲時，絳蟲卵導致電力網短路故障，即會被電流量、電孤擊暈、槍殺。

下面的圖2是福州市產的一款電蚊拍原理圖。

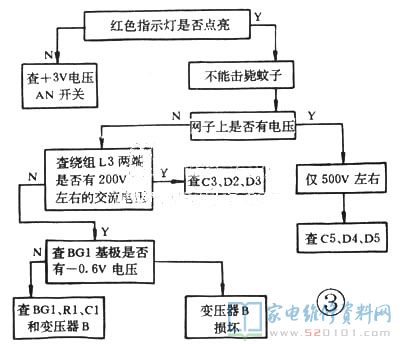

二、故障檢修
1、顯示燈VD1沒亮
在確保充電電池G配電一切正常的情形下，故障多為旋鈕開關SB內部接觸不良現象而致。SB為6mm × 6mm立柱式小型輕觸開關，在120mA工作中電流量標準下經常電源開關，很容易導致內部接觸點空氣氧化引路，換用新的就可以排除故障。
2、VD1亮，但無髙壓造成
這時聽不見變電器T在插電一瞬間造成的聲頻“吱……”聲，表明諧振電路不工作中。故障緣故多見VT毀壞，換用2N5609或D467新管就可以排除故障。假如手頭上無該類管道，也可以用8050、9013 NPN型三極管替代，實際效果非常好。假如查驗VT并沒有毀壞、且插電后顯著發熱，表明變電器T內部電磁線圈(特別是在高壓線圈L3)穿透，須用同規格型號絲包線重繞制，一般這類故障并不常見。
3、髙壓不夠
緣故多是C1～C3中有電容器引路或容積縮小，或二極管VD2～VD4在其中之一毀壞，須檢驗并拆換新的；此外，充電電池G工作電壓不夠(VD1色度顯著降低)也會導致髙壓不足，只需拆換新充電電池便可排除故障。
