開心牌VW

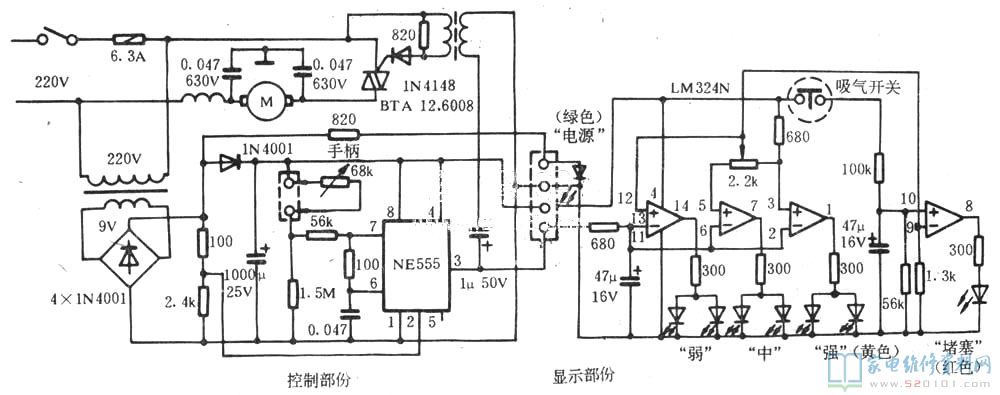

開心牌VW-100G吸塵器的電源電路如下圖所示，這也是小編依據實體測繪工程的，供維修時參照。吸塵器中，電源電路操縱一部分和表明一部分的元器件分成二塊包裝印刷板安裝，另有一塊小包裝印刷板安裝開關電源6．3A熔斷絲架和二只0.047uF／630V消影響電力電容器。

一、開啟電源總開關，翠綠色指示燈亮，調整手柄上的速率操縱鈕，“弱-中-強”顯示燈也不亮，電機不姿勢。

VW-100G吸塵器有一個優勢，便是能在除塵手柄上隨意運行、調整和終止電機的運行狀態。這給應用產生便捷，但操縱輸電線為二根綿軟細絲，黏貼在除塵塑料軟管內，根據塑料軟管卡頭頂頂角二根針插和二組導電性銅環與吸塵器內部的可控硅控制回路相接，應用日久因為電源插頭常常晃動，非常容易導致輸電線短路，或針插和導電性銅環接觸不良現象，使可控硅開啟電源電路NE555終止震蕩。維修時如果開啟包裝印刷板，用萬用表測量印板上二腳聯接電源插頭兩邊的電阻器，并促進手柄上滑鍵，應該有O～68k電阻器轉變，若為無窮，則應逐段查驗聯接輸電線，導電性銅環和針型電源插頭。

二、開啟電源總開關，翠綠色指示燈亮，調整手柄上速率操縱鈕，“弱-中-強”顯示燈能伴隨著閃耀，但電機不可以運行。

這表明機內電路上的可控硅開啟和表明電源電路工作中一切正常。可控硅安裝在離心風機強制性制冷的排熱板上，一般不容易毀壞，常見故障常常是電機電刷架上的筒夾焊片輸電線銅線滑脫導致的。這兩焊片靠機械設備夾緊聯接，未選用電焊焊接，受振動后銅線非常容易拉出引路。維修時開啟電機后機罩，就可以看到電刷架，將銅心線與筒夾焊片用焊錫絲焊牢就可以。
