ZW80

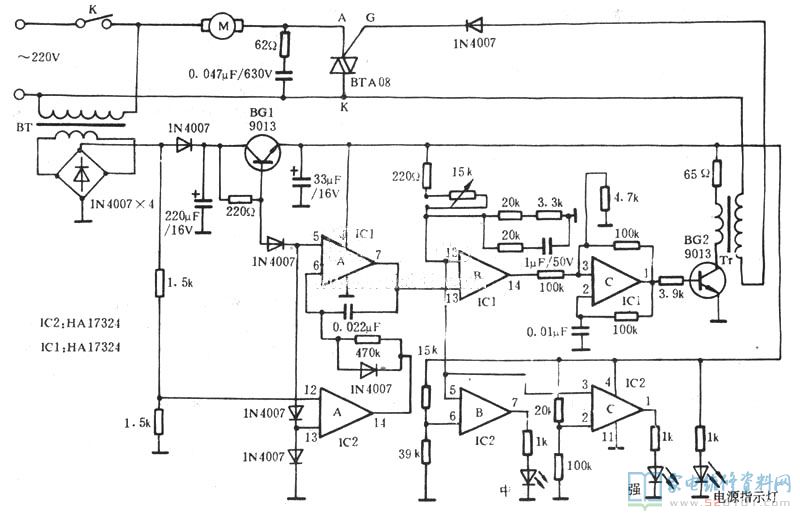

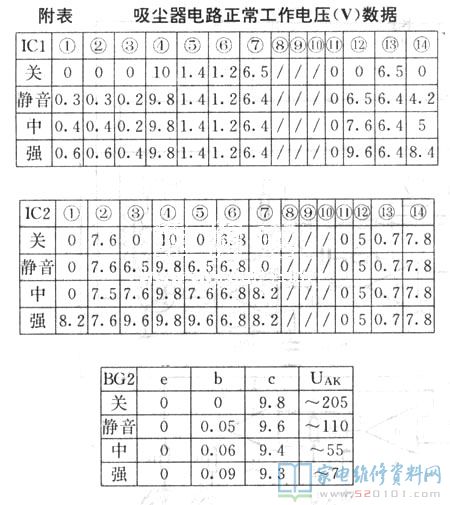

下面的圖是ZW80-936吸塵機操縱電路圖。電路中關鍵數據信息如下圖附注。未附該商品電路圖，這也是小編依據實體制作，供檢修時參照。表中數據MF368型數字萬用表測到。

一、調速電路

1、主電路

電機的同步電機M與晶閘管BTA08串連，收到溝通交流220V開關電源上，更改晶閘管導通角可完成變壓調速目地。

2、開啟電路

三極管BG2對IC1C輸出的方波開展整形和變大，在方波正半周期，BG2關斷，根據脈沖變壓器Tr輸出開啟單脈沖，經二極管管整流器，加到晶閘管操縱極G上。

3、控制電路

(1)電壓電壓比較器

由IC1A和IC2A構成。IC1A⑤腳和IC2A 13腳因為二極管的正指導通，被各自鉗位在1.4V和0.7V。IC2A 12腳由整流器輸出電壓經2個1.5k電阻分壓給予。即使電力網電壓在一定區域內轉變．只需12腳電壓超過13腳電壓，IC2A14腳便有正電壓輸出，經功率電阻(470k)加至IC1A⑥腳，經此電壓電壓比較器較為，由⑦腳輸出加至IC1B 13腳。

(2)速率控制器

由IC1B構成。IC1B的13腳因為IclA和lc2A2個電壓電壓比較器較為的結果較平穩，調整把手上的電阻器(15k)，IC1B 12腳電壓隨著更改，與IC1B的13腳給出的調速電壓相較為，在14腳輸出電壓給方波產生器IC1c的鍵入端③腳．進而進行變壓調速目地。

(3)方波產生器

由IC1C構成，輸出方波力度隨IC1C③腳電壓的增高而上升，IC1C①腳輸出的方波加至BG2基極做整形變大。

4．表明電路

三只LED用于標示電路的運行狀態。接入主機電源后，按住電源總開關K，指示燈即閃光。IC2B 6腳與IC2C②腳電壓均由偏置電阻器決策，且V⑥<V②。更改搖桿電阻器電阻值．即更改IC2B 5腳與IC2C③腳電壓，當V⑤>V⑥時，IC2B⑦腳輸出高電平，使LED照亮，標示吸塵機工作中在“中”情況。但這時V③<V②，故IC2C①腳輸出低電頻。再次調整把手上電阻器，使V③>V②時IC2C①腳輸出高電平。這時V⑤>V⑥，IC2B 7腳也輸出高電平，2個LED全亮，標示“強”運行狀態。

二、常見故障維修

1、按住電源總開關K，顯示燈亮，電動機不轉。

常見故障維修：檢測脈沖變壓器Tr次級線圈有溝通交流電壓且追隨轉變，用輸電線短路晶閘管AK兩邊，電動機仍不轉，表明電動機有常見故障。電動機定予繞阻變壓器接地線是立即夾緊在炭刷支撐架的金屬片中的。這里易產生接觸不良現象常見故障，核查一切正常。用螺絲起子撬起刷握頂部金屬片，將扭簧和炭刷當心取下．發覺扭簧工作壓力過小．導致炭刷與電機換向器接觸不良現象，拆換一新扭簧后常見故障清除。
2、按住電源總開關K，指示燈沒亮，調整把手上電阻器由中強大，標示燈不閃且電動機不轉。
常見故障維修：調整把手上電阻器，檢測脈沖變壓器Tr次級線圈無溝通交流電壓，用輸電線將晶閘管AK兩邊短路，電動機旋轉，表明常見故障在開啟電路。現表明電路也異常，測IC1④腳和IC2④腳開關電源電壓皆為0V。測BG1集電結電壓為16V一切正常，發射極電壓0V，測偏置電阻器220Ω一切正常。拆下來BG1，測c、e間正反面向電阻器無窮，表明BG1損壞，拆換9013管，常見故障清除。
