超聲波空氣加濕器的維修方式

一般稱工作頻率在20kHz以上的聲波頻率為超聲波。超聲波具備工作頻率高、動能大的特性，并對藥液有空蝕功效。超聲波空氣加濕器依據這種特點，用于提升空氣相對濕度，凈化室內空氣。文中以國萃牌SRQ-55A型多用途空氣加濕器為例子，用其電源電路作些剖析，并詳細介紹基本上維修方式。

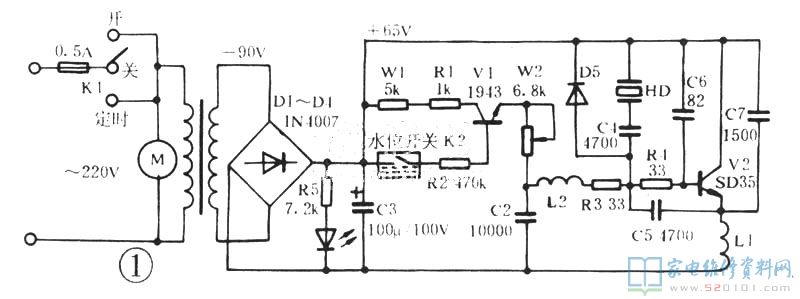

一、電路圖講解

空氣加濕器的貯水器中放進一定量的水，水位傳感器K2全自動合閉。接入開關電源K1后三極管Vl獲得偏置并關斷。工作電壓經V1、N2、L2、R3、R4加進V2的基極，V2與外部元器件組成的諧振電路開始工作，震蕩工作頻率在超聲波段。一定力度的震蕩工作電壓加到換能器HD上，使HD傳出超聲波，并在噴霧器管腔內產生串聯諧振，對水造成空蝕功效，使水的形態由液體轉換成汽態．造成做霧化實際效果。調整W1和W2可以調節震蕩的力度，進而調整噴霧器量。一般W2裝在控制面板上，wl設定在機身做為調整應用。風機M用以排熱。

二、故障編碼

空氣加濕器的關鍵故障為：一無霧；二霧量小；開機時有霧，一會兒即無霧。
1、沒霧

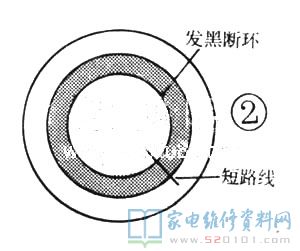

只看見有細小的浪花，調整w2失效。依據故障狀況估算是電源電路沒有起振。因為動態性精確測量需放水不太便捷，故用關閉電源精確測量電阻的方式查三極管及關鍵阻容元器件均一切正常，表明電源電路工作中基本上一切正常。取下換能器HD，只看見其表面被排氣閥壓著的地區浸蝕變黑，呈環形，如下圖2。精確測量環里外表面間的電阻在1M以上，而一切正常時電阻值應是零，表明表面早已毀壞。拆換一只新的HD，故障清除。如果沒有零配件，可選一小段細銅線(不可以危害密封性)做路程，將內孔與外環線連通焊牢(如下圖2)，點焊盡可能整平。

2、霧量小，調整W2無顯著實際效果。
依據故障狀況分辨為電源電路震幅過小，促使HD無法得到充足的動能。關鍵查驗危害震幅的三極管V2以及偏置電源電路和電容器等元器件，查出來兩邊電阻為62K，標準值應低于5K。認真觀察發覺W1的一個管腳與碳膜層接觸面生銹。拆換w1后調試，噴霧器一切正常。

3、開機時噴霧器一切正常，一會兒霧量少，最終沒霧。剖析故障緣故是元器件的熱平穩或計時器接觸不良現象。
最先測計時器的電阻為零一切正常。再次測電源電路中元器件的在路電阻和不放水時的關鍵環節工作電壓均一切正常。最終查驗換能器HD，取下發覺其表面被浸蝕。精確測量HD表面環里外的電阻，表針在800k周邊搖晃。拆換或測試用例1的方式修補HD，開機故障清除。
換能器HD因為長期性工作中在水中，易被浸蝕。提議碰到上述情況，先查驗HD會得到事倍功半的實際效果。
