半球型GDS65

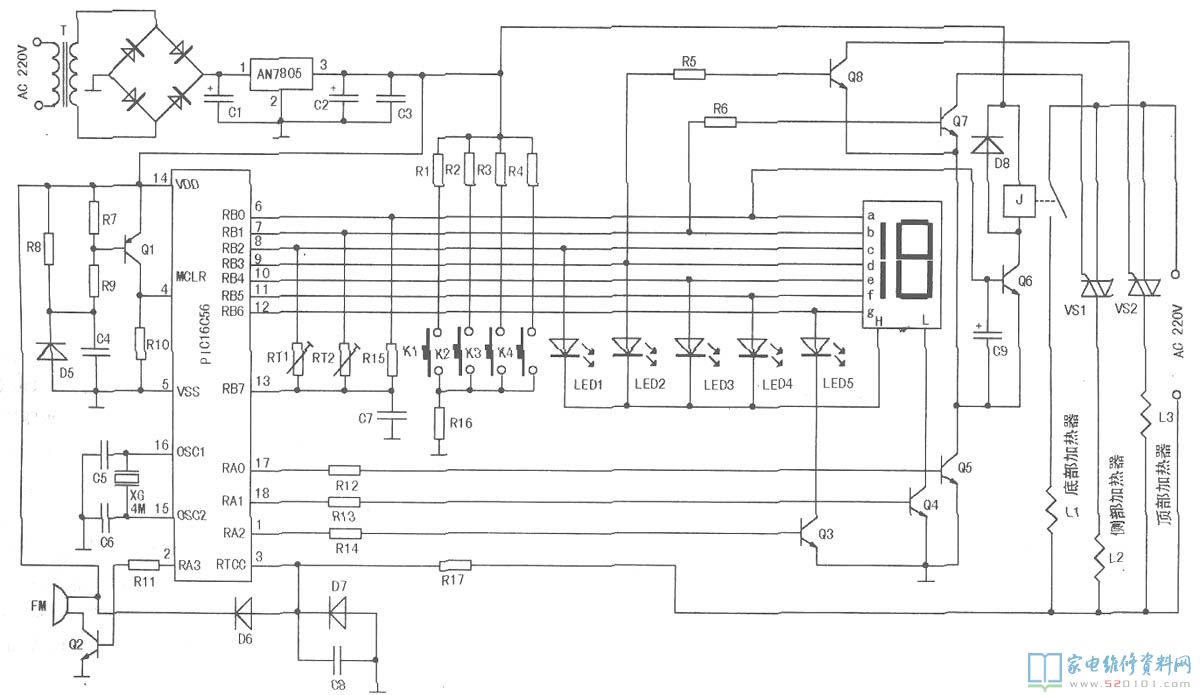

半球型GDS65-B電飯煲選用的是單片機PIC16C56開展操縱（該電飯煲上選用的PIC16C56為調心軸承18腳，PDIP塑膠封裝形式，其管腳作用見下表，另也有三種封裝類型），電電路原理圖如下圖所示，主要包含電路、主要參數設定電源電路、表明電源電路、電加熱器控制回路、溫度測量電源電路、響聲提醒電源電路、單片機校準立即鐘諧振電路等。

一、原理

接入電壓后，AC220V工作電壓經變電器T降血壓，D1～D4橋式整流，C1過濾，三端穩壓器AN7805穩壓管后輸出5V工作電壓，為單片機及相關控制回路給予運行開關電源（單片機(14)腳為電源端）。在圖1中，單片機④腳外接元器件R7～Rl0、C4、Ql、D5構成延時電路，工作中前對④腳開展校準操縱（低電頻合理）。單片機(15)、(16)腳外接的C5、C6、XG為鐘表震蕩元器件，為單片機工作中給予時鐘信號。當電飯煲插電提前準備煮飯前，還務必開展延遲時間運行時間的設定和工作方式的挑選。在其中，工作方式的挑選由輕觸開關K3進行。按壓K3可循環系統挑選迅速煮飯、智能化煮飯、煮粥等作用。時間延遲設定則是根據按壓輕觸開關Kl、K2進行，以30min為一個時間單位，按壓K1時間為減，按壓K2時間為增，故可設定12h內隨意整時及一點兒時間后煮飯。若不按壓Kl、K2．則表明不延遲煮飯。當工作方式和時間延遲設定后，就可以按K4確定（K4為確認／終止鍵）。當時間延遲做到后，電飯煲電加熱器可能自主通電加熱器。若第二次按住K4鍵，則表明終止之前的運行主要參數的設定，可以再次開展設定。若第三次按住K4，則表明再次確定，這般循環系統。

圖中中數碼顯示管和發光二極管LED1~LED5構成表明電源電路。在其中，一位半數碼顯示管用于表明時間延遲的整時一部分，時間的一點兒則根據LED5來表明（當按K4鍵確定后，數碼顯示管和LED5表明的為延遲剩下的時間）。而發光二極管LED1～LED4則用以工作方式和運行狀態的標示，實際是：LED1相匹配迅速煮飯，LED2相匹配智能化煮飯，LED3相匹配煮粥，LED4為運行／終止顯示燈。在主要參數設定時LED4閃動，當主要參數設定并確定后，LED4長亮。本型電飯煲有三個加溫元器件，即底端主電加熱器、鍋側和鍋頂的協助電加熱器，那樣就能確保加溫勻稱，做出的飯更為綿軟爽口。底端主電加熱器由汽車繼電器和開關三極管操縱，鍋側和鍋頂電加熱器各自由開關三極管和雙向可控硅操縱，其導通狀況由單片機依據檢驗結果開展操縱。

本型電飯煲的溫度測量關鍵元器件是R15、C7和2個溫度感應器（溫度傳感器），即坐落于電飯煲頂端的RT2和坐落于底端的RT1。當溫度轉變時，RT2、RT1電阻值隨著更改，進而更改了RC控制回路的電池充電時間，電池充電時間根據單片機內部RTCC電源電路開展紀錄，根據對續航時間的較為，可獲得　溫度傳感器的阻值，通過與運行內存數據信息開展核對，可變換獲得所溫度測量值，使單片機適度傳出加溫通／斷的程序控制。當煮飯或煮粥程序流程已結束而進到隔熱保溫情況時，單片機②腳會輸出差分信號，使外接無源蜂鳴器FM傳出工作頻率較低的語音提示，提醒煮飯程序流程已結束，已經進到隔熱保溫情況。若電飯煲內沒有水或因種種原因使電飯煲發生空燒時(這時溫度將超出105℃)，單片機(17)腳輸出低電頻，Q5截至，導致Q6～Q8截至，三個電加熱器開關電源均被斷開，無源蜂鳴器FM與此同時傳出緊促的警報聲，提示煮飯者立即采取一定的有效措施。

腳號	編號	作用	腳號	編號	作用
1	RA2	輸入／輸出口	10	RB4	輸入／輸出口
2	RA3	輸入／輸出口	11	RB5	輸入／輸出口
3	TOCKI	TMRO計時器／計數輸入端（無需時要接地裝置或VDD）	12	RB6	輸入／輸出口
4	MCLR	校準端（低電頻合理）	13	RB7	輸入／輸出口
5	vss	地	14	VDD	開關電源（一般為5v）
6	RBO	輸入／輸出口	15	OSC2	鐘表震蕩外接元器件端口號
7	RB1	輸入／輸出口	16	osci	鐘表震蕩外接元器件端口號
8	RB2	輸入／輸出口	17	RAO	輸入／輸出口
9	RB3	輸入／輸出口	18	RA1	輸入／輸出口
