祥立XB-YC16

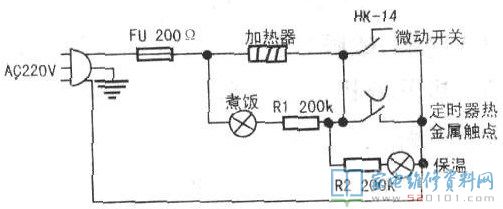

祥立XB-YC16-2型電飯鍋，照實體測繪工程的電源電路見下面的圖。煮飯時，內鍋壓下去溫度控制器的限溫磁瓦，根據傳動系統桿頂開撥動開關，因而撥動開關在煮飯時是斷掉的，計時器熱金屬片觸點是合閉的，接入煮飯電源電路。AC220V工作電壓加到加熱器上，加熱器逐漸發燙。與加熱器并接的氖燈照亮，標示加熱器已經工作上。自此，鍋內溫度持續升高，溫度超出100℃，當飯熟抵達設置時間時，計時器熱金屬片因遇熱姿勢，觸點分離，斷開煮飯電源電路。這時，電阻器R1與加熱器并接后，與電阻器R2串連，路線電阻器擴大很多，路線電流量減少很多，加熱器所發送的發熱量只夠隔熱保溫用，煮飯標示氖燈滅掉，隔熱保溫顯示燈照亮，表明電飯鍋處在隔熱保溫情況。

一、常見問題檢修

1、標示燈不閃，都不加溫

（1)電源線插頭線短路，導致標示燈不閃，加熱器不加溫，拆換電源插頭。
2、電源線插頭與電源插座燒蝕接觸不良現象，導致不插電，用水果刀剃除燒蝕處并且用水砂紙擦洗整潔，使其觸碰優良。
3、溫度熔斷器融斷，拆換熔斷器。
4、顯示燈亮，不加溫

（1）加熱絲燒壞。800W-1000W的電飯鍋，在常溫狀態，其電阻測量值約40n～50Ω．圖2最大功率為400W，加熱器電阻器為200Ω．假如測得電阻值為無窮，則證實加熱絲已融斷，應拆換同規格型號加熱絲。
（2）電熱絲變壓器接地線因生銹或燒蝕松動，接觸不良現象。應擰松螺帽，將接頭處打磨拋光整潔，消除污漬，再次扭緊螺帽，使其觸碰優良。
（3）電飯鍋處在隔熱保溫情況，不可以煮開飯

（4）計時器熱金屬片觸點燒蝕比較嚴重，觸點不可以接入開關電源，因此加熱器與電阻器R2串連傳出的發熱量不足高，只有隔熱保溫，應將觸點擦洗整潔，使其接入開關電源或拆換計時器。
5、加熱器被燒蝕或加熱器布線端燒蝕、松脫不可以徹底觸碰；回路電阻過大，導致加熱器溫度不高，類似隔熱保溫情況。將布線端扭緊或打磨拋光燒蝕處使觸碰優良，必需時拆換發熱管。
6、煮飯燒糊，一直加溫

（1）雙金屬計時器的觸點燒蝕比較嚴重，粘接在一起不可以分離，當做到飯熟設置時間時，兩觸點離不開，導致一直處在煮飯加溫情況，不可以進到隔熱保溫情況。有時候乃至使金屬片熔蝕，并將輸電線、后蓋燒融發黑。碰到這樣的事情，僅有損毀解決。假如金屬片觸點還能修補，可以用螺絲起子將觸點拔開，用水果刀剃除觸點污漬，使觸點觸碰優良，或拆換計時器。
（2）撥動開關因機械設備撞擊毀壞，使觸點處在連接情況，煮飯時撥動開關不可以斷掉，電飯鍋一直處在加溫情況。拆卸后蓋．拆換撥動開關。
7、電飯煲鍋體走電

（1）電氣元器件返潮或內部滲水，造成機殼走電。這時，應擦掉內部的水份，將鍋體處在火旁漸漸地驅潮烘干處理，用兆歐表精確測量對地絕緣層電阻值應在5MΩ以上。
（2）金屬材料輸電線的線芯碰殼，或困高溫導線絕緣層損傷掉下來，并與鍋身碰撞，導致走電。這時，應將絕緣層損傷處用絕緣膠捆扎好。
