接修一臺美的電滋爐,型號規格是MC

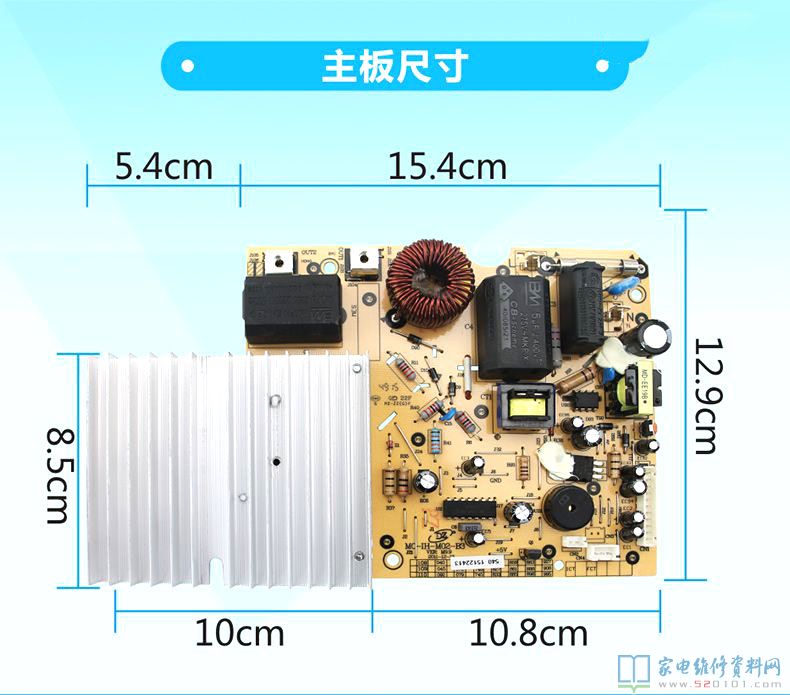

接修一臺美的電滋爐，型號規格是MC-EP196，拆卸設備發覺其主板型號MC-IH-M02-B3，常見故障為加溫慢，用“三板斧”的方式修完的，是同歩電阻器問題。取出睡了好多個月的示波器，沒有隔離電源，示波器接地裝置腳空著，這一要確保安全啊，卡子夾在GND，攝像頭挑選*10,精確測量了一下電滋爐PAN,PWM的波形，給小伙伴們要運用的情況下參照一下。（在網上找的電磁爐主板照片，修的記得拍了）

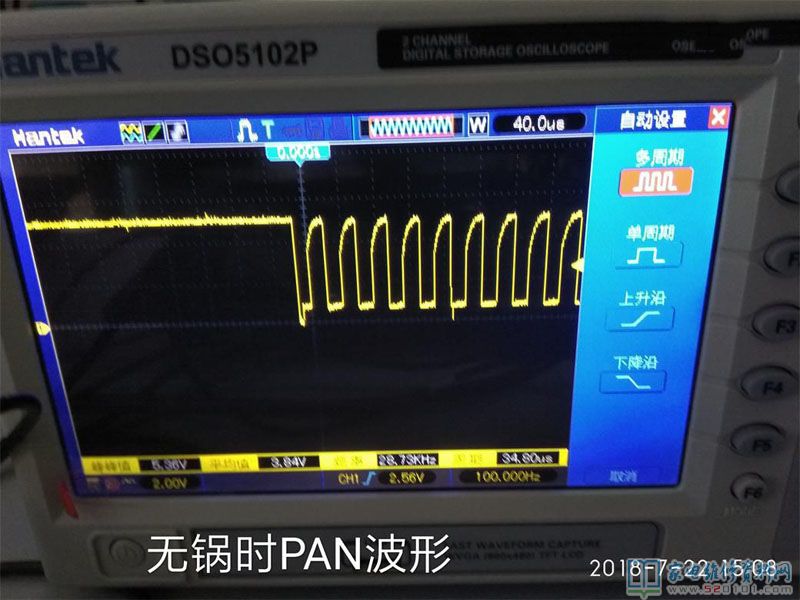

無鍋時PAN圖型

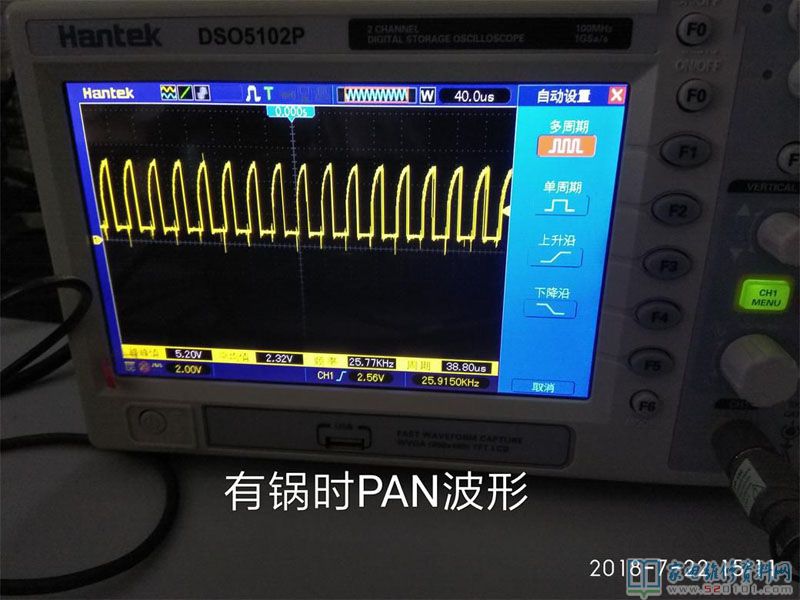

有鍋時PAN波形

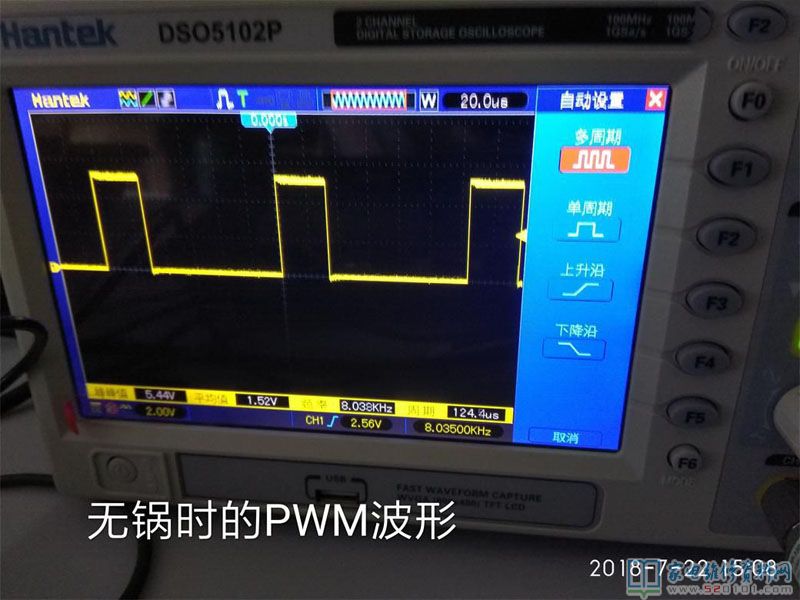

無鍋時的PWM波形

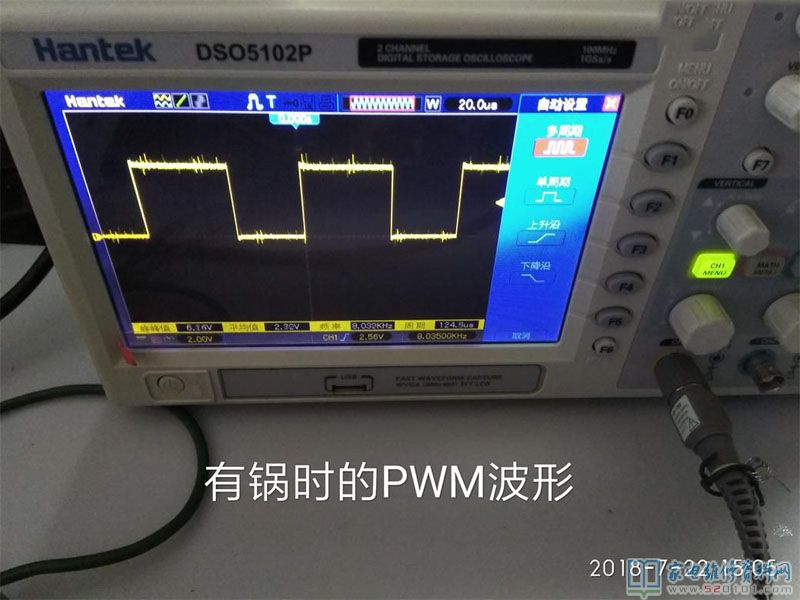

有鍋時的PWM波形
