接修一個溫度控制咖啡機，保利博納維塔Bonavita牌，常見故障主要表現是不可以加熱了，顯示燈都不亮起。因?yàn)檫@一壺有別于一般的電熱水壺，還能夠操縱溫度，徹底是電子線路的，我心中也無底洞，可能是單片機設計溫度控制的，又沒有詳細信息，也無原理圖。

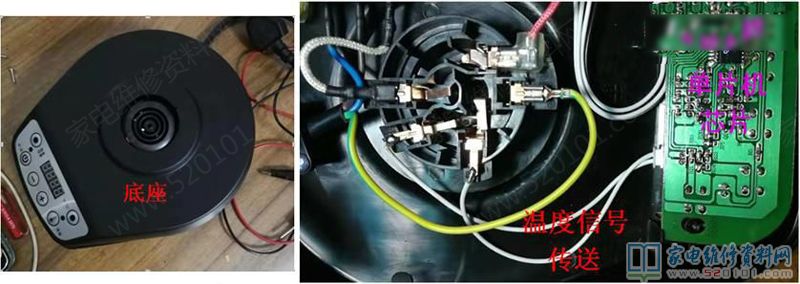

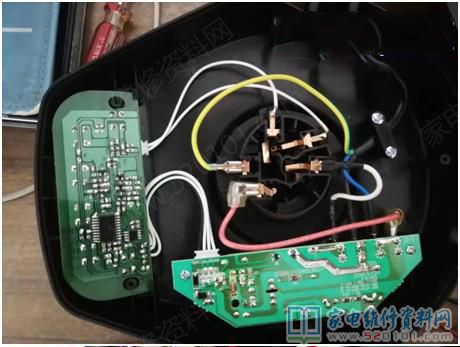

依據他給予的照片，在網上也找不著原理圖，只能叫他先拍多張內部線路板的照片，便于看一下應用哪些集成ic。見到照片，是應用SN8P2722PB單片機芯片的溫度控制咖啡機，不經意又見到照片的開關電源一部分一個電解電容器爆掉，內心擁有譜，叫他拿過來。

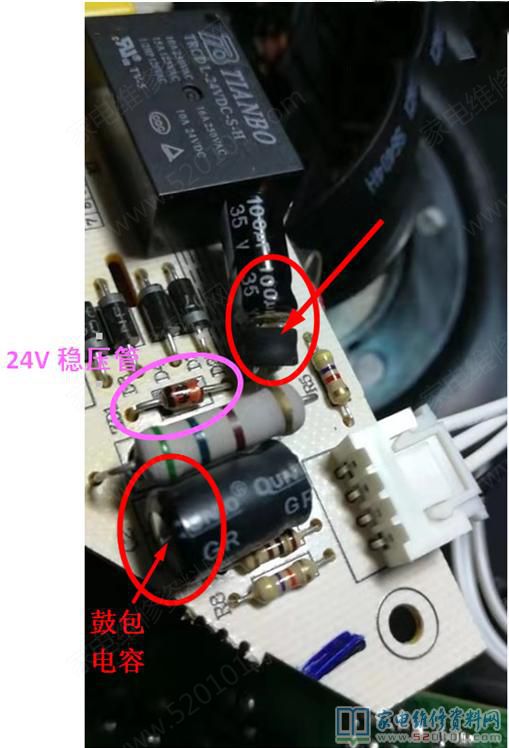

認真仔細了一遍，開關電源的2個電容器都是有了問題，一個爆掉了，此外一個鼓了包，又對開關電源周邊的整流二極管、穩壓管等一一作了檢驗，發覺一個24伏的穩壓管早已穿透短路故障。問題大致明確了，是電容器搞的鬼。

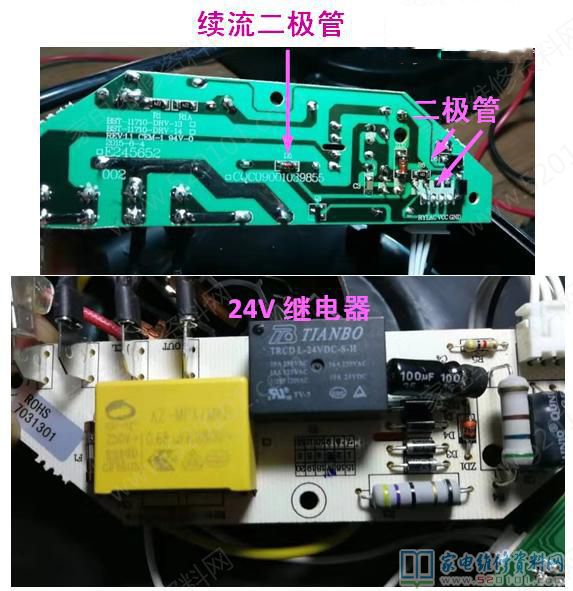

對電容器組材不合理，電解電容器自身便是薄弱點，應用了廉價的電容器，走電過大，發燙造成毀壞，進而導致穩壓管毀壞，沒了24V開關電源（24V穩壓管為IN4749A），造成操縱主控制回路的馬達電磁線圈沒有操縱工作電壓，后面的單片機設計也導致跳停，沒法工作中。到銷售市場買了不錯品質的電解電容器和穩壓管，換掉之后，又插電滿載檢驗了一下，見到數碼顯示管早已可以表明，各個地方工作電壓恢復過來。好朋友拿走試燒了兩壺水，沒有發現問題。
