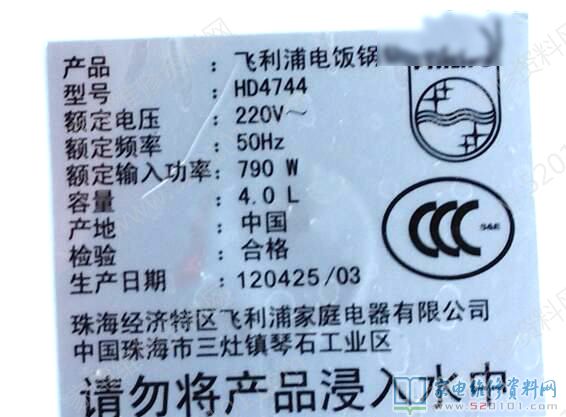

東芝HD4744電飯鍋,常見故障

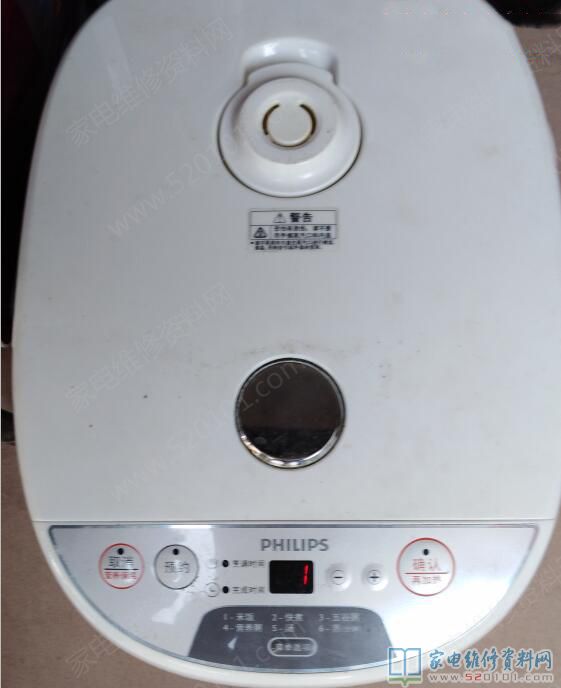

接修一臺東芝HD4744電飯鍋，常見故障主要表現為不插電。最先拆卸查驗熱維護元件完好無損，拆卸電源板發覺燒毀元件有一只1mH電感器，一只4.7u/400V電容器，一只13002，還有一個微型貼片式6腳場效應管。毀壞的元件中，6腳貼片式小型元件表層炸飛，不知道型號規格。

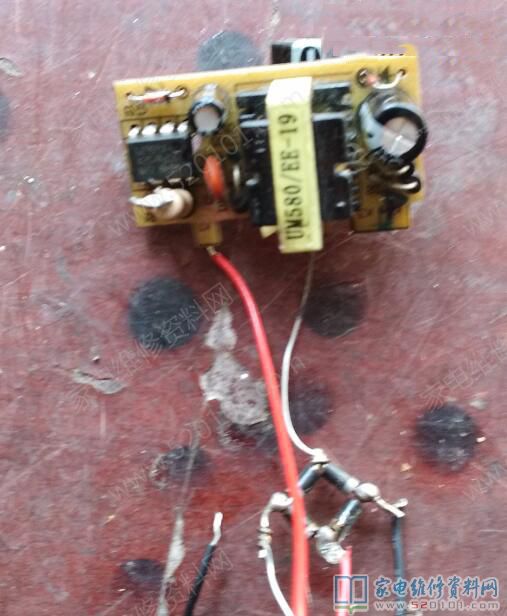

決策改造電源電路，找到一個電滋爐用電源模塊（只需修改一只元件，就可使其導出變成12V），但轉念一想，電滋爐控制模塊是熱地，而原機電源電路為冷地。為何不用常見的Vip12A改電源電路替代！很有可能有一些老師傅會選用更簡潔的計劃方案，便是用10V的小變電器來改，我往往無需這類方式，是感覺變電器容積比較大，要另找地區安裝固定不動。

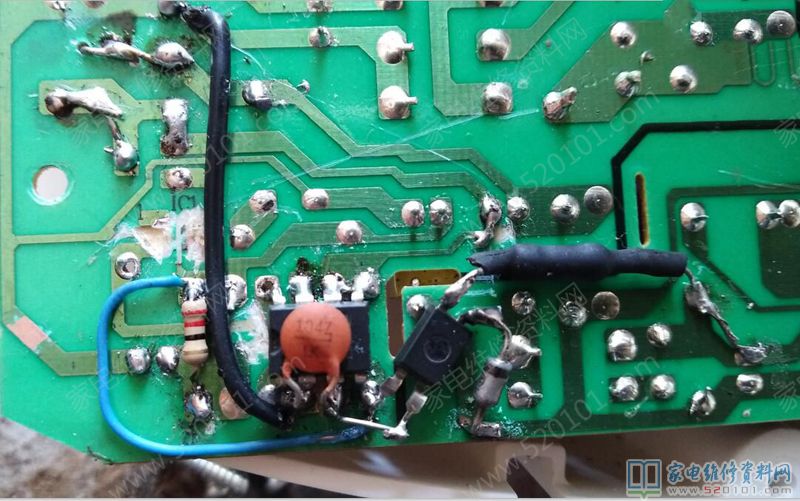

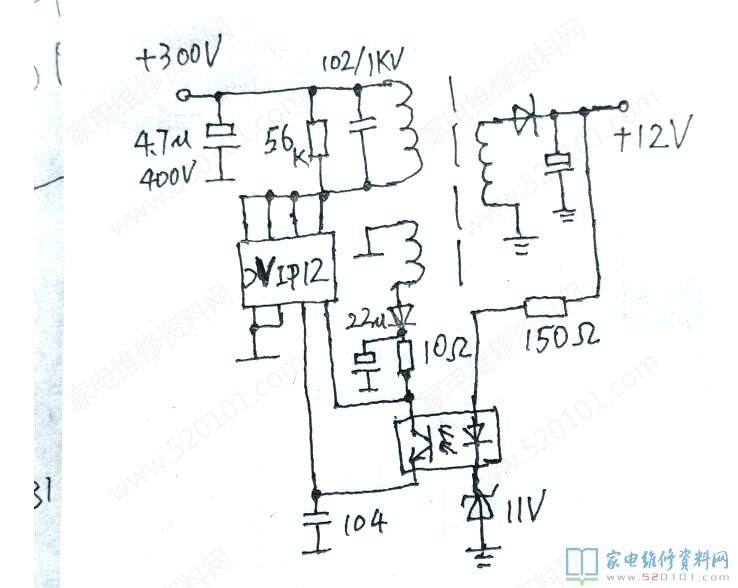

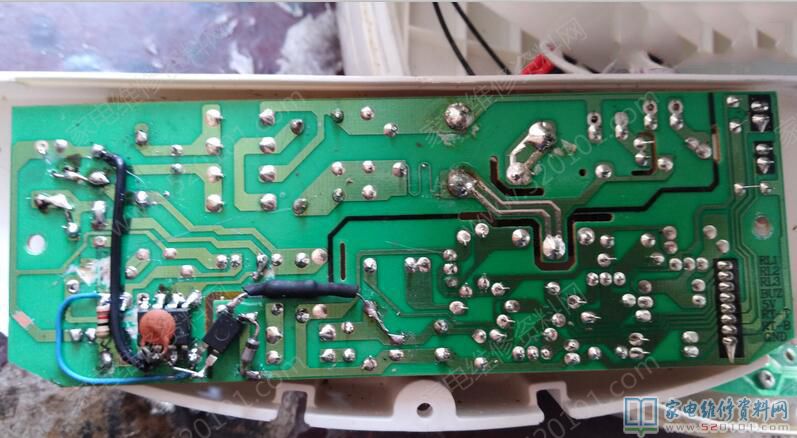

因此畫出Vip12A的原理圖，拆卸原開關電源一部分的電阻器，保存變電器及整流器一部分，將Vip12A焊在拆了電阻器的點焊上，割開無需的電源電路，焊線到相對應線路板的點焊，817反方向放到Vip12A邊上，聯接好路線（沒有尋找11V的穩壓極管，用1N4742），插電測導出為12.8V，徹底做到改造規定。接好燈板，功能鍵作用一切正常，電腦裝機燒開水試鍋約30分鐘隔熱保溫。
