Ⅰ 逆變器壞了,怎么修理?
操作方法
01
逆變器分為兩部分,主電路部分和控制電路部分,維護時應檢查兩部分。第一步是檢測主電路部分。主電路分為整流、濾波和逆變?nèi)糠帧S行┠孀兤魇侵绷麟娫矗詻]有整流部分。下圖分享了逆變器的原理圖。在解釋維護動作之前,我們應該熟悉它。讓我們先談?wù)勳o態測試。
02
整流部分,沒有跳過。整流民用是單相交流輸入,其原理可以從上圖得知是由四個二極管組成的全橋整流,只需要根據二極管的單向?qū)ㄐ詠砼袛啵∵€要注意整流橋的絕緣耐壓!下圖為典型的單相全橋整流。用指針萬用表測試四個二極管,正向?qū)ǎ嫦虿粚?dǎo)通!否則就壞了!最后根據耐壓等級要求測試絕緣耐壓500V絕緣電阻高于100M泄漏電流小于10ma!
03
限流電阻抑制沖擊電流的峰值。濾波電容器充電結束后,電阻短路用繼電器等即將電流抑制電阻兩端的短路。如下圖所示,限流電阻斷了,可以用萬用表電阻齒輪測量裂時沒有反應。一般在幾歐姆到幾十歐姆之間。電阻沒問題。確認繼電器是否斷裂或接觸燃燒連接。
04
逆變部分主要由I組成GBT單相電有四個IGBT三相電有六個IGBT這篇文章有六個IGBT說明。基本原理如下圖所示。我們?nèi)匀桓鶕?jù)二極管單相導通性進行測試。首先6組IGBT靜態阻值正反測電阻必須一致,否則異常組必須壞!
05
以上是主電路的靜態測試。如果測量不好,一定會壞。好的不一定沒問題。以后要進行電動測試,然后再談控制部分電路的測試。如果主電路靜態測試有問題,拆除問題原件,然后目測控制線路。如果沒有明顯的燒焦痕跡,可以進行送電測試!控制部分分為供電回路和IGBT驅動電路。電源電路檢測是基于輸送點后電路板電源電壓是否正常,一般為5V(單片機供電),正負15V(IC供電).主要原件是PWM調制IC以及開關變壓器。
06
控制電路驅動部分的測試需要示波器。送電后,6相驅動部分應有驅動波形。正常波形電壓如下圖所示。6路波形必須一致。最好更換所有異常驅動元件。
07
整體動態測試,直接測試逆變器輸出電壓是否穩定,電壓值是否正常!提醒大家,最好用指針萬用表維修逆變器!
Ⅱ 逆變器炸管不換能用嗎?

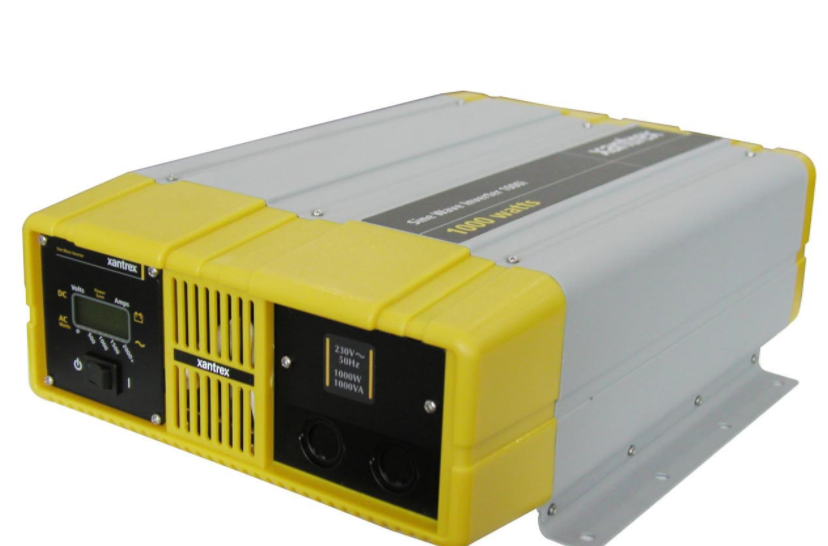

不更換就不能繼續使用。一般情況下,逆變橋是炸管的核心部分,不更換就不能逆變。逆變器的輸入電壓通常為12V、24V、36V、48V還有其他輸入電壓型號,輸出電壓一般為220V當然,還有其他型號可以輸出不同所需的電壓。逆變器的關鍵參數是:輸出功率、轉換效率和輸出波形質量。只要你比較這些參數,你就會知道逆變器的質量。逆變器是一種常用的設備。只要屬于常用型號,一般在電氣維修點和幾乎所有電子市場銷售,只要技術可用,電氣維修店就可以維修,電子市場就可以維修得更多。如果是非常常用的型號或大功率,您只能去電子市場或在線定制。逆變器將DC電能轉換為交流電能(一般為220)V,50Hz正弦波)設備。與整流器相反,整流器將交流電能轉換為直流電能。逆變器由逆變橋、控制單元和濾波電路組成。廣泛應用于空調、電動工具、電腦、電視、洗衣機、冰箱、按摩器等電器中。
在選擇和使用逆變器時,必須注意以下幾點:
1)必須匹配直流電壓;
每個逆變器都有標稱電壓,如12V,24V等,
電池電壓的選擇必須與逆變器標稱的直流輸入電壓一致。例如12V逆變器必須選擇12個V蓄電池。
2)逆變器的輸出功率必須大于電器的最大功率;
特別是一些啟動能量需求較大的設備,如電機、空調等,需要額外的功率裕量。
正負極必須接線正確
逆變器接入的直流電壓標有正負極。紅色通常是正極( ),黑色為負極(-),電池上也標有正負極,紅色為正極( ),黑色為負極(-),連接時必須正連接(紅連接),負連接(黑連接)。連接線的直徑必須足夠厚,連接線的長度應盡可能降低。
4)充電過程和逆變過程不能同時進行,以避免設備損壞和故障。
5)逆變器外殼應正確接地,避免漏電造成人身傷害。
6)為避免電擊傷害,嚴禁非專業人員拆卸、維修、改裝逆變器。
Ⅲ 逆變器接電時炸管燒壞電阻是怎么回事?
顯然有短路現象,趕緊檢查短路發生在哪里,否則整機可能會損壞,無法修理。
Ⅳ 船用逆變器炸管,急求解!!!
我已經炸了幾十個管子了???你犯了一個大錯誤。你一次只換了幾個壞的。其實你換的管子和原來的管子參數差距很大。這是炸管的根本原因。要全部更換,參數要一致。你明白嗎?
Ⅳ 逆變器壞了怎么修理?
在測試過程中,通常先進行人工檢查、氣味、詢問和切割,然后如果沒有結果,可能是部件損壞。對于部件的損壞,不同的部件應使用不同的檢測工具進行檢測。
逆變器本身在工作時也會消耗部分功率,因此其輸入功率大于其輸出功率。逆變器的效率是逆變器輸出功率與輸入功率之比,即逆變器效率為輸出功率比上的輸入功率。如果逆變器輸入100瓦的直流電和90瓦的交流電,則其效率為90瓦%。
(5)如何維修和擴展逆變器炸管閱讀:
注意事項
1)電視、顯示器、電機等。啟動時電量達到峰值。雖然轉換器可以承受標稱功率兩倍的峰值功率,但一些符合要求的電器的峰值功率可能超過轉換器的峰值輸出功率,導致過載保護和電流關閉。
同時,驅動多個電器。這種情況可能發生。此時,應先關閉電氣開關,打開轉換器開關,然后逐個打開電氣開關,并首先打開峰值最高的電器。
當轉換器D時,電池電壓開始下降C輸入端電壓降至10.4-11V報警器發出峰鳴聲時,應及時關閉電腦或其他敏感電器。如果忽略報警聲,轉換器將在電壓下達到9.7-10.3V自動關閉,避免電池過度放電。電源保護關閉后,紅色指示燈亮起。
3)及時啟動車輛,給電池充電,防止電力衰竭,影響汽車啟動和電池壽命。
4)雖然轉換器沒有過壓保護功能,但輸入電壓超過16V轉換器仍有可能損壞。
5)連續使用后,殼體表面溫度升至60℃注意氣流通暢,遠離易受高溫影響的物體。
Ⅵ 逆變器炸了一根管子怎么修
換管,有時另一根管也會損壞
Ⅶ 求教逆變器的維修和使用:我燒了4管8管逆變器,想自己修。請給我建議!
燒成這樣。不知道壞了怎么修。而且功率管參數有一致性。如果壞了,哪里可以配得上四個?如果這些都換了,其他的就沒價值了。找原廠送一套電路,用它的變壓器外殼。
Ⅷ 逆變器壞了,怎么修理?
逆變器復合維護是針對不同的部件有不同的維護方法,在維護中需要使用不同的維護工具,只需要掌握一些電子電路上的基本技能就可以進行維護。但在部件維護之前,要檢測故障點,這是一個非常復雜的過程。檢測一般是人工檢測、氣味、詢問、切割,如果沒有結果,可能是部件損壞。對于部件的損壞,不同的部件應使用不同的檢測工具進行檢測。
Ⅸ 如何修理逆變器?
找會修的師傅花錢修。
