榮事達XQB38-92全自動洗衣機電路分析

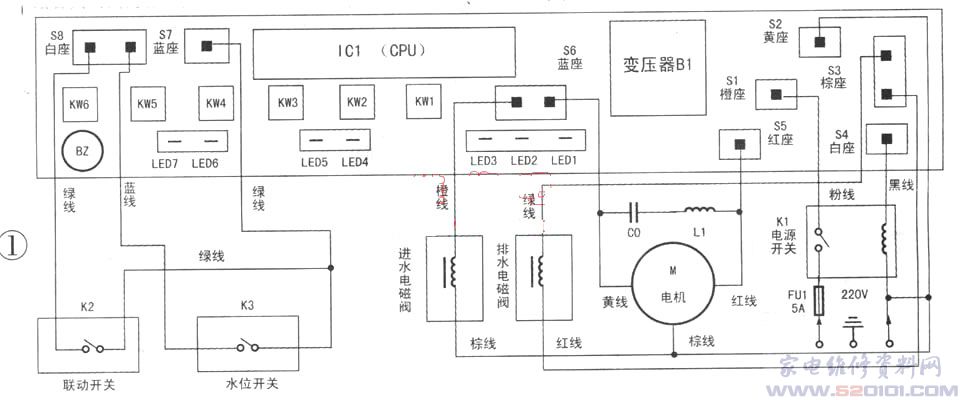

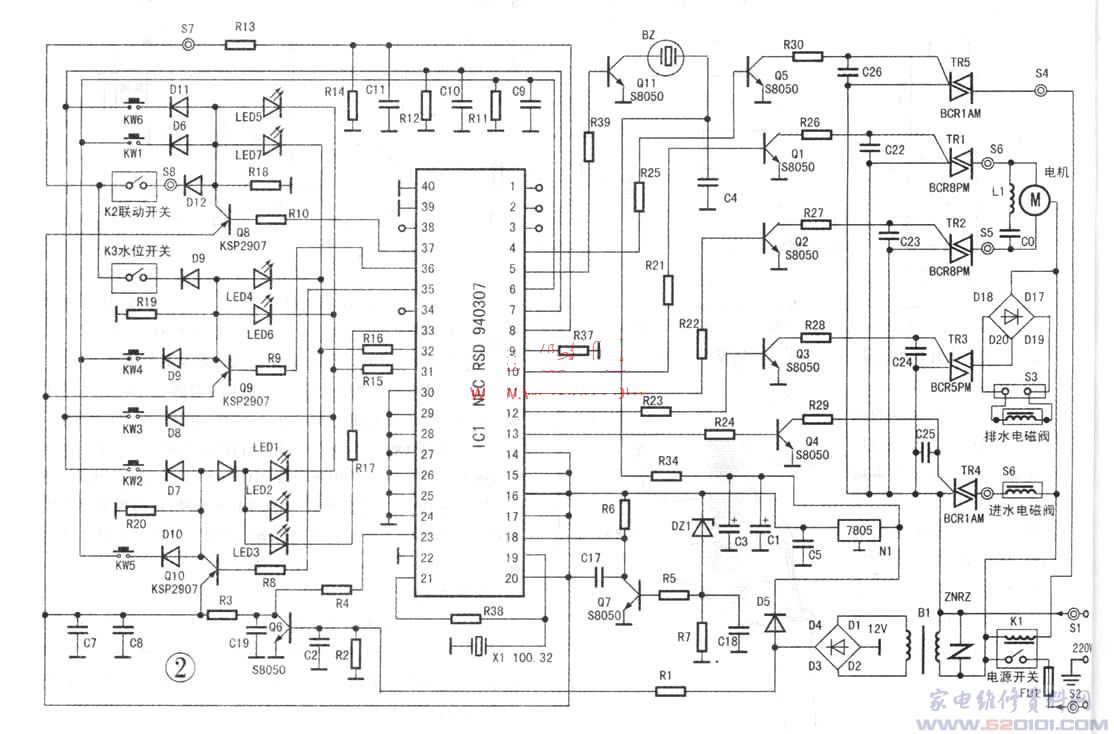

榮事達XQB38-92型全自動洗衣機電路板結構及接線見圖1所示，具體電路見圖2。

在印刷板的正面有八個插座與外部相連接，主要連接電源開關、水位壓力開關、電機、進水電磁閥、排水電磁閥等，其插座的大小及連接線都有顏色區分，防止在檢修電路板時出現錯接或錯插。其他控制元件都安裝在長方形的印刷板上，印刷板的正面元件及反面上都有約0．5cm厚的透明膠狀物密封，用于防水、防潮、防腐蝕。

一、工作原理
該洗衣機內部電路主要以微電腦控制集成塊ICl((2PU)為核心，結合其周圍的各元件組成電源電壓檢測、水位檢測、洗滌門蓋檢測、電機正反運轉控制、進水控制、排水控制、自動斷電控制等電路。
當用戶按下電源開關K1(見圖2)后，其內部電路開始工作。在用戶沒有選擇洗滌方式按“啟動／暫停”鍵KW6之前，各指示燈閃爍發光。當用戶選擇好洗滌方式，按“啟動／暫停”鍵KW6后。洗衣機按照設置好的程序，ICl的16腳輸出高電平控制信號，進水電磁閥打開，向洗衣桶內注水；當達到一定水位后、電動機開始正反向運轉進入洗滌狀態；衣服洗好后，排水電磁閥打開放水；然后蜂鳴器BZ響、自斷電控制開關K1工作，拉開自鎖裝置。
1．電源電壓轉換、檢測電路
(1)電源電壓轉換電路由電源變壓器、整流濾波電路以及穩壓電路組成。交流220V通過變壓器B1變壓、二極管Dl—D4整流后，輸出15V左右的直流電壓，再經集成塊N1(7805)穩壓、電容C5濾波，輸出+5V直流電壓，供微處理器及其他電路工作。
(2)電源電壓檢測電路主要由ICl的23腳、三極管Q6等組成。它的工作原理是：整流輸出的15V直流電壓，經R1、R2分壓加到了三極管Q6的基極，同時向電容C2充電。當C2充滿電后，Q6導通，當C2上的電壓下降到0．7V以下時，Q6又截止。這樣，在Q6的集電極上就形成一定的電壓脈沖，此時微處理器內部根據電壓高低來判斷輸入交流電壓的高低。當交流輸入電壓超出微處理器內部的工作范圍時，微處理器停止工作。
2．復位電路
當用戶按下電源開關K1，+5V直流電壓通過電阻R6加到ICl的復位端18腳和三極管Q7的c極。同時，+5V通過二極管DZl和電阻R7分壓后。向C18充電。當C18充滿電后，三極管Q7導通，Q7的c極電壓下降為低電位，使ICl的18腳獲得延遲進入的低電平復位信號，Icl內部電路開始工作。這時Icl的④腳電源控制端無電壓輸出，電源開關Kl自鎖，洗農機一直處于工作狀態。只有當用戶所設置的洗衣程序運行完后，Icl的④腳便發出一個正脈沖控制信號，使三極管Q5、可控硅TR5導通，電源開關Kl內部線圈得電，拉開自鎖裝置，使整個系統電路斷電。
3．水位檢測電路
該電路主要由Icl(CPU)的⑧、36腳、水位開關K3、三極管Q9和其他元件組成。其工作原理是：當洗滌桶內的水位沒有達到設定位置時，水位開關K3內觸點不能接通，則ICl的36腳發出的掃描脈沖，其⑧腳接收不到。其13腳輸出高電平，三極管Q4、可控硅TR4導通，進水電磁閥打開，使洗衣機處于進水狀態。當洗衣機水桶內的水位達到設定位置時，水位開關K3閉合，Ic1的⑧腳接收到36腳發出的掃描脈沖，其13腳就輸出低電平，三極管Q4、TR4截止，進水電磁閥失電而停止工作。
4．門蓋檢測電路
該電路主要由Icl(CPU)的⑧、37腳、聯動開關K2、三極管Q8等組成。其工作原理是：洗衣機在脫水過程中，為了保證人身安全，ICl的37腳一直發出掃描脈沖信號，檢測洗衣機的門蓋聯動開關K2是否處于閉合接通狀態。如果門蓋是蓋好的，則聯動開關K2接點接通，這時lcl的⑧腳接收到37腳發出掃描脈沖信號后，才發出進行下一步工作的程序指令。如果洗衣機門蓋沒有蓋好或在脫水的過程中門蓋打開，則Icl的⑧腳收不到37腳發出掃描脈沖信號后，便發出控制指令。使⑩腳輸出變為低電平，三極管Ql截止，可控硅TRl截止，電機停止運轉。在洗滌過程中，ICl不檢測此開關。
5．電機運轉控制電路
該電路主要由Icl的⑩11腳、三極管Q1、Q2、可控硅TRl、TR2組成。ICl的⑩腳為電機正向運轉控制，11腳為反向運轉控制輸出端。其工作原理是：當用戶設置好洗滌程序。洗衣機程序運行到洗衣或漂洗時，ICl的⑩11腳以15秒間隔交替輸出高電平，使三極管Q1、Q2、可控硅TRl、TR2交替導通和截止，從而控制電動機正、反運轉。在脫水過程中，電機始終處于正向運轉狀態。此時，ICl的⑩腳輸出高電平，11腳輸出低電平，三極管Q2、可控硅TR2截止，而三極管Ql、可控硅TRl導通。
6．進水、排水控制電路
進水控制電路主要由Icl的13腳、三極管Q4、可控硅TR4組成。其工作原理是：當洗衣程序運行到進水控制段時，ICl的13腳發出高電平控制信號，使Q4、TR4導通，進水電磁閥得電工作，開始向洗衣桶注水。當水位達到設定位置時，水位開關K3閉合，Icl的⑧腳檢測到⑥腳發出的掃描脈沖信號，內部電路便發出下一步工作的指令，同時其13腳輸出低電平控制信號，使Q4、TR4截止，停止向洗衣桶注水。
排水控制電路主要由ICl的12腳、三極管Q3、可控硅TR3等組成。其工作原理是：當洗衣程序運行到排水或脫水控制段時，ICl的12腳發出高電平控制信號，使Q3、TR3導通，再經D17～D20橋式整流后輸出脈動直流電壓，供排水電磁閥工作，洗衣桶開始排水。
7．顯示與按鍵掃描電路
該電路由ICl的⑥～⑦、31～37腳和三極管Q8一Q10、面板按鈕開關Kwl～KW6、發光二極管LEDl～LED7等組成。ICl的⑥⑦腳為鍵控脈沖輸入端，其35～37腳為鍵控脈沖輸出端。當Icl的35～37腳輸出的鍵盤掃描信號通過三極管Q8～Q10放大分別加在KWl～KW6上。在用戶選擇洗滌程序，按洗滌按鈕KWl-KW6后，Icl的⑥⑦腳通過面板按鈕接收到35～37腳輸出的鍵盤掃描信號，然后便根據用戶的操作指令，也就是鍵控脈沖的極性、脈寬及輸入腳開始運行洗衣程序，將31-33腳上所接相應的發光管點亮并控制相應的電路工作。
8.啟動斷電控制電路
該電路由ICl的④腳、三極管Q5、可控硅TR5、電源自鎖開關Kl組成。其工作原理是：當程序運行到最后時，ICl的④腳發出高電平控制信號，使Q5、TR5導通，K1內部斷電開關線圈得電拉開自鎖裝置，使整個系統電路斷電，而停止工作。
此外Icl的19、21腳、晶振x1和電阻R38組成時鐘振蕩電路，為CPU提供標準的時鐘工作信號；ICl的⑤腳和三極管Qll、蜂鳴器：BZ組成蜂鳴器電路。

二、故障檢修
[故障1]接通電源后，未設置洗滌程序和按“啟動，暫停”鍵時，電機就開始轉動。
分析檢修：這種故障大多是給電機提供正反向運轉控制電壓的某個可控硅擊穿造成的。拆開洗衣機的上面蓋，取出電腦控制板，斷開紅色接插座S5和藍色接插座S6，在接通電源的情況下，用表分別測紅色接插座S5、藍色接插座S6的黃線對黃色接插座S2之間的電壓，發現S5與S2之間有交流電壓220V，通過密封透明膠可看到插座S5所接的是可控硅TR2(BCR8PM)，用小刀挖開TR2正反面的透明膠，測量其T1、T2已短路，用同型號管子焊上后，洗衣機工作正常，故障排除。
[故障2]功能設置、顯示都正常，但是按了“啟動／暫停”鍵不進水。如果單獨給洗衣桶加水，洗衣機洗滌正常。
分析檢修：從故障可判斷，洗衣機的進水電磁閥損壞或沒有加上工作電壓。拆開洗衣機的上面蓋，斷開進水電磁閥的外接引線(橙線和棕線)，測進水電磁閥線圈的阻值為4．5k，基本正常。由此說明是控制電路沒有給進水電磁閥加上工作電壓。取出電腦控制板，在接通電源，按“啟動”鍵后，用表測藍色接插座S6的橙線對黃色插座S2之間沒有交流220V電壓，通過密封透明膠可看出插座S6的橙線所接的是可控硅TR4(BCRlAM)，用小刀挖開TR4正反面的透明膠，焊下TR2檢查已損壞。用同型號管子焊上后，洗衣機工作正常，故障排除。
[故障3]洗衣機執行完排水程序，需運行脫水程序時，就出現一聲很長的嘀音，自動停機。此時洗衣機的洗滌、漂洗、脫水和毛織品指示燈一滅一亮。
分析檢修：這說明洗衣機的微處理器工作正常。結合蓋板上的故障現象提示，判斷是該洗衣機的蓋板安全開關不到位、接觸不良或電腦板控制電路有問題。先拆開洗農機的蓋板，檢查安全開關，發現觸點不通。用酒精將其觸點清洗，再將簧片稍微調整后．故障排除。
[故障4]洗衣機能洗滌，但不排水。
分析檢修：拆開洗衣機的后蓋，斷開排水電磁閥的外接引線(紅線和綠線)，用表測排水電磁閥線圈的阻值為無窮大(正常阻值應在80Ω左右)，說明排水電磁閥已損壞。購同型號電磁閥換上后，故障排除。
