水仙全自動洗衣機控制電路簡析

水仙牌全自動洗衣機的控制電路，其核心有采用KAIDA8702lC微處理器，也有機型采用IC8149微處理器。兩者的區別在于功能設置的不同、所用微處理器(CPU)引腳多少和功能控制各有所不同。下面以使用KAIDA87021c八位微處理器芯片的全自動洗衣機為例，簡述其工作原理與常見故障的維修。

一、電路組成及工作原理

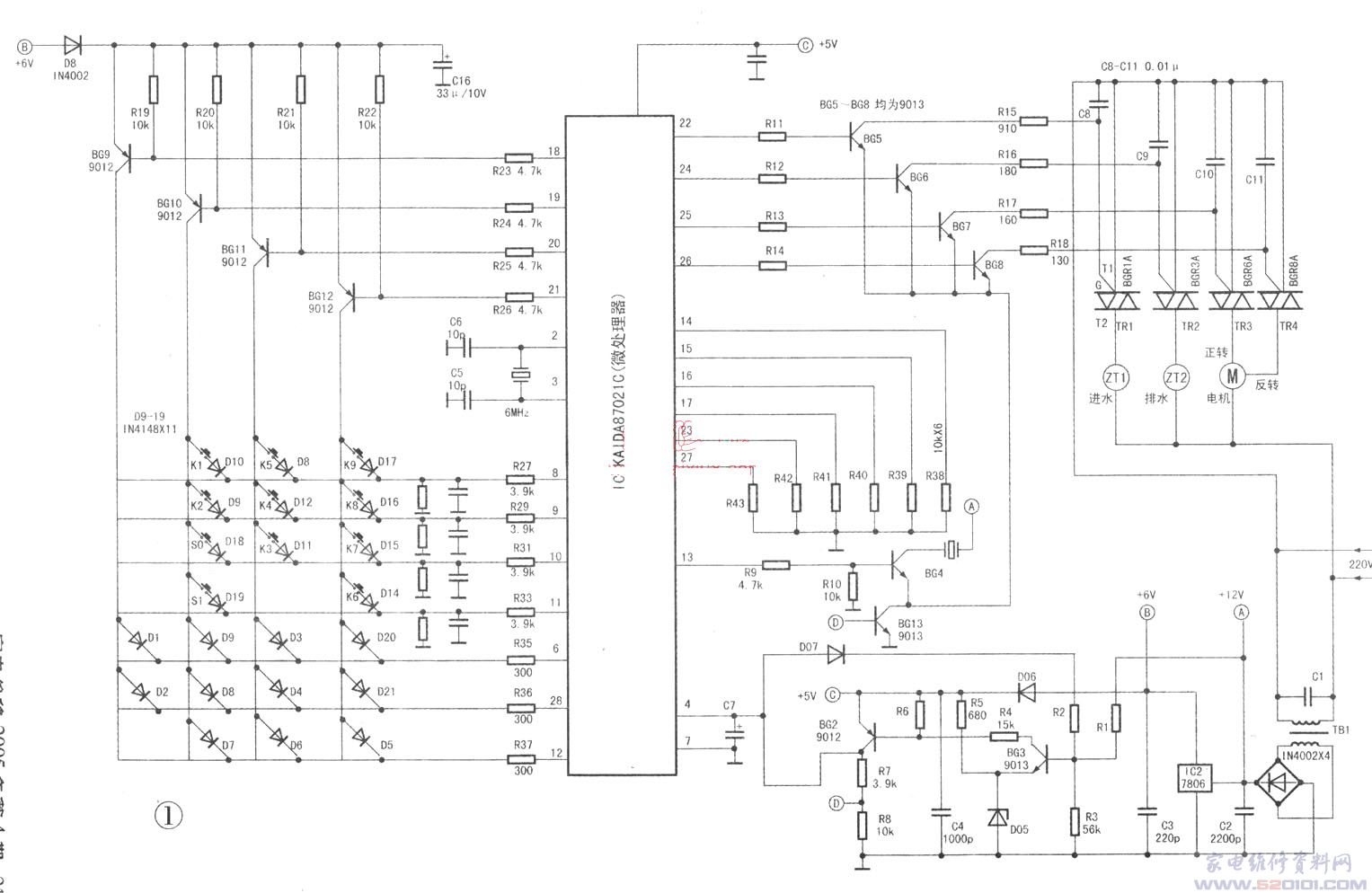

洗衣機控制電路如圖1所示。由圖可見，控制電路由微處理器芯片KAIDA87021C、可控硅驅動電路、顯示部分、信號輸入電路、晶體振蕩器電路、直流穩壓電源、外部受控元器件、蜂嗚器、電動機及電磁閥等組成。
1．微處理器(KAIDA87021C)為28腳塑封結構，各引腳功能見表1。

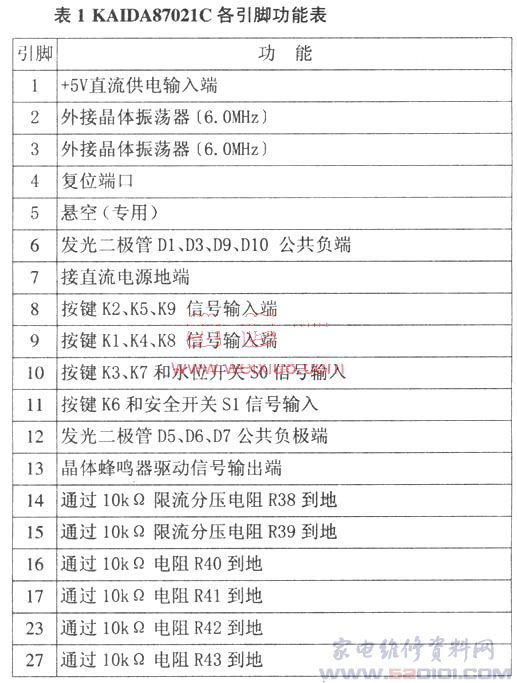

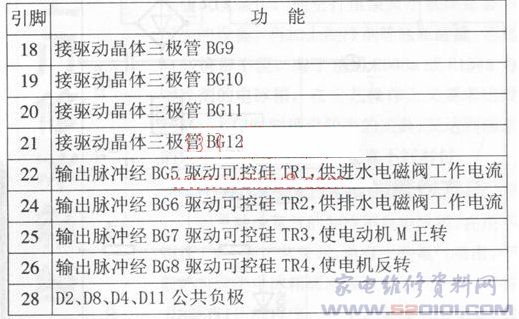

表1KAmA87021C各引腳功能表


2．電源電路。交流220V電壓經電源變壓器TBl降壓后，整流(1N4002×4)、濾波(C2／2200pF)后，再經三端穩壓電路IC2(7806)穩壓后輸出+6V電壓，加到BG2、BG3(均9012)及外圍相關元件組成的調整穩壓電路，經調整穩壓后分別由B端輸出+6V電壓，由C端輸出+5V電壓供控制電路工作。
3．振蕩與定時電路。CPU芯片內部的門電路通過②③腳外接6MHz(有的為4MHz)石英振蕩晶體及電容C5、C6組成時鐘振蕩電路。產生的高頻脈沖經芯片內部分頻電路分頻后變成標準脈沖。控制電路以時鐘脈沖作為定時基準，控制洗衣機執行洗滌和脫水程序。
4．蜂鳴器電路。它由R9、R10、BG4、BG13和壓電蜂鳴晶體組成。當芯片(CPU)13腳有輸出脈沖信號加到BG4基極時，BG4導通，BG13也同時導通，壓電蜂鳴晶體發出嗚叫聲。通常，蜂鳴器嗚叫有兩種情況：一是洗衣機正常工作狀態時，脫水程序結束前10秒鐘會發出叫聲，提醒操作人員，洗衣過程已經全部完畢；二是在工作過程中，若某一過程超過程控器內部規定的時間時，蜂鳴器也會發出叫聲。如：注水時間過長，排水時問超過規定的2分鐘，經三次調整后脫水衣物的偏心問題仍然沒有解決等。蜂鳴器叫聲超過一定時間(嗚叫三次)，程控器會自動斷電。
5．電動機正、反轉電路。電機正、反轉受控于CPU25、26腳發出的方波脈沖。正常狀態下，25和26腳發出有規律的方波脈沖，分別加到驅動三極管BG7、BG8的基極，BG7、BG8集電極分別接到可控硅TR3和TR4的控制極，從而控制雙向可控硅TR3和TR4有規律地轉換導通，使電機完成正轉→停止→反轉→停止→正轉……功能。
6．進水電磁閥電路。進水電磁閥ZT1的開啟與關閉，受控于CPU22腳輸出的方波脈沖。當22腳有方波輸出時，BG5導通，集電極輸出的脈沖加到雙向可控硅TRl的控制極，TRl導通，進水電磁閥開啟，洗衣機開始進水。當②腳無方波脈沖輸出時，BG5截止，BG5集電極沒有脈沖輸出，TRl關斷，進水電磁閥ZTl關閉。
7．排水電磁閥電路。排水電磁閥ZT2受控于CPU24腳輸出的方波脈沖。當24腳有方波脈沖輸出時，BG6導通，集電極輸出的脈沖使TR2導通，排水電磁閥ZT2得電開啟，開始排水。一旦24腳無脈沖方波輸出，則TR2關斷，zT2排水電磁閥自然被關閉，排水停止。
8．復位與清零電路。當接通電源時，微處理器芯片④腳所接電容復位，將CPU內部的寄存器清零，并將指示燈(發光二極管)置于初始狀態，指示燈Ll、L3、L6、L8、L10發亮。
若此時按下“啟動／暫停”鍵，則BGl2飽和導通。鍵控脈沖通過R27至CPU8腳，使CPU由原來的中斷等待狀態轉變?yōu)榻邮罩噶钫埱鬆顟B(tài)，并向存儲器發出指令。于是從CPU22腳輸出2V的方波脈沖電壓，驅動BG5導通，輸出脈沖去觸發雙向可控硅TRl導通，進水電磁閥開啟，洗衣機開始執行進水程序，接著按規律進行其他程序。

二、維修思路及要點提示
1．各項功能均不能進入工作狀態
洗衣機各項功能均不能進入工作狀態或出現不工作故障，故障原因有兩個：一是為控制電路提供工作能源的電源電路損壞。二是控制芯片(CPU)及相關外圍電路元件損壞。檢修要點如下。
(1)先測C2(2200pF)兩端經整流后的直流電壓，即A點對地電壓，正常時應為12V左右，若A點電壓下跌過多或小于+8V，一般說明整流電路或電源變壓器損壞或不良。若以上電壓正常，可分別再測B、C點電壓，正常時B點應為+6V左右，C點應為+5V。若以上兩點電壓為零或異常，則表明三端穩壓塊7806或調整電路BGl、BG2及外圍相關元件有損壞。
(2)在測得A、B、C、D各點供電電壓均正常的前提下，則是控制CPU及外圍相關電路不良。一般情況下，CPU(KAIDA87021C)損壞或異常的機率較小，較多故障常發生在外圍相關電路元件中。檢查的重點是，測CPU①腳供電電壓，正常時應為+5V，否則應查供電電路是否有中斷、接頭松脫等故障；其次，測④腳復位電壓，正常時應為5V，否則，應查④腳外的c7是否擊穿短路或嚴重漏電；查BG2(9012)及R7(3．9k)、R8(10k)是否有開路現象。若④腳復位電壓正常，應檢查CPU的②③腳外接的6MHz晶振是否損壞。必要時可用正品新件代換一試。若上述檢查均無異常，則有可能CPU損壞。
2．功能失效或異常
(1)由圖可見，CPU13腳是控制脈沖的輸出端。若多種功能均出現失效時，故障部位一般多為BG4(9013)、BGl3或R9(4．7k)和Rl0（10k）有損壞，此時蜂鳴器也不會按正常程序發出鳴叫聲。
(2)若洗衣機只是某種功能失效或不良，這其中有兩種可能性：一是該功能芯片的18、19、20或21腳外接的驅動晶體管BG9～BGl2出現損壞，或其中該驅動脈沖輸出電路有元件開路。二是該項功能脈沖輸出端22、24、25、26外圍三極管BG5～BG8、R11～R14、R15～R18，可控硅TR1～TR4或排、進水電磁閥ZTl、ZT2損壞或不良。可根據功能失效或異常內容，檢查相應的驅動與輸出電路即可。
3．本機鍵控全部失效或部分失效
若上述檢查均無異常，則故障發生在本機控制鍵盤電路，此時的故障現象是相應的指示燈可能不發亮，可參照上述介紹的方法檢修。若鍵控全部失效。則一般為D8(1N4002)開路或損壞。因D8損壞或開路后，所有驅動晶體三極管失去+6V供電而截止，從而造成故障。
