該機為南韓產,其水位傳感器故障率較高,現象是:能注水,但注水不止,顯示屏上一直顯示注水標志。
檢查時:設定一個不需注水的程序(只甩干),若開機運轉正常,可判定為傳感器失靈。

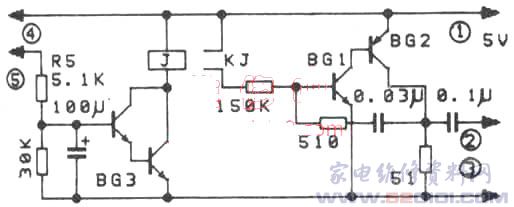

該機傳感器與國內常用的傳感器結構不同,若買不到原配件時,可自裝如圖所示的電路代換。
圖中,三極管BG1、BG2等組成互補多諧振蕩器,其余為水位控制繼電器電路。KJ是繼電器J的常開接點,控制振蕩器通斷。
開機測原傳感器三根導線電位,分別為5V、4V、0V,依次接圖中①、②、③三點。④、⑤用雙導線引出,長度錯開3cm,末端都裸露1cm,作水位取樣探頭。將原傳感器水位取樣管在略高于洗衣筒處剪去,探頭④、⑤從上口插入管內,線端位置即水的設定深度。當水淹沒探頭時,5V電源經探頭④、⑤間的水和電阻R5使三極管BG3導通,繼電器J吸合,KJ接通振蕩器電源,注水結束。
元件要求:繼電器用4.5V小型的,如JRC4098;只要元件及焊接無誤,一次即可成功,全部元件裝在自制的線路板上,最后裝進小塑料袋防潮,放置在原傳感器附近空處(原傳感器不能從三根引線上拆下)。
