愛德洗衣機原理與故障維修

愛德洗衣機擁有下排水系列的XQB45-1D、XQB45-3D、XQB45-3DA、XQB50-18和上、下排水系列的XQB45-2D、XQB45—4D、XQB45—4DA、XQB50—18P等8個型號，其中銷量最大為XQB45—3DA型，該型號洗衣機是在1D和3D型洗衣機基礎上加以改進設計研究的最新產品。現以XQB45-3DA和4DA型洗衣機為例，就其性能、特點、工作原理及維修技術作一介紹。

一、愛德洗衣機的性能與特點
1．具有初級智能的微電腦程序控制器，設有四個常用的固定洗衣程序，只要選擇其中一個程序，按一次啟動按鈕就能自動完成洗衣全過程。
2．具有四種全新型水流，由電腦控制電機帶動波輪按不同的周期急速正反轉(波輪正反轉間隔僅0．5秒)而產生高壓仿真手搓式水流，洗凈度高，對織物的磨損率低。洗凈比≥1(國標為≥0．8)，磨損率≤0．1％(國標為≤0．08％)。
3．具有無水試機功能，在無水狀態下，啟動試機程序按鍵，即能模擬整機四種水流及洗滌過程全部動作。
4．設有電子數碼管和用作預調定時開機的定時器，可以用戶預先調定時間，以便定時自動開啟洗衣機完成洗衣全過程。數碼管還可用作開機后洗衣剩余時間顯示。
5．采用鑒頻式無觸點四檔電子水位調整系統，因而沒有目前壓力觸點式水位開關易于觸點疲勞、燒損、粘連等弊病。
6．在漂洗行程的適當時候，自動添加衣物柔軟劑。
7．電機具備急速正反轉的性能，并有超溫保護裝置。
8．采用無聲排水牽引電機，動作可靠，噪音低。
9．能適應大的電壓波動，使用電壓范圍187～242V。
10．設有故障快速檢測、安全保護自動顯示等檢測功能。
11．毛毯洗滌程序衣物吸水后有自動補水功能。
12．洗衣結束，自動關機。

二、愛德洗衣機的工作原理

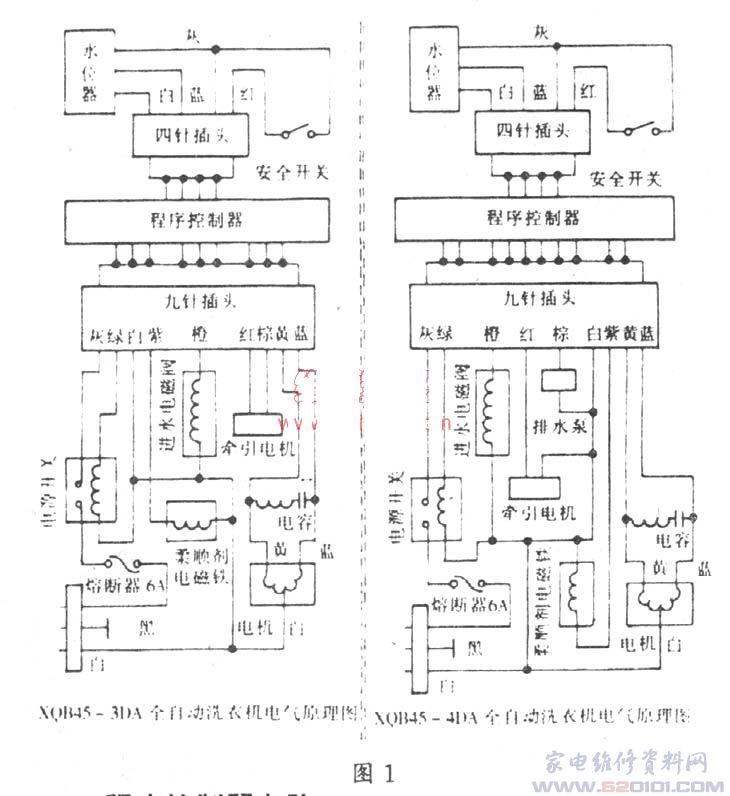

XQB45—3DA、XQB45—4DA全自動洗衣機的控制中心是程序控制器，它緊固在洗衣機頂蓋面板下面，程序控制器上安裝著直流穩壓電源、CPU電腦芯片、電子數碼顯示管、蜂鳴器、薄膜按鍵開關、可控硅及驅動電路等。220V交流電源、電源開關、進水電磁閥、排水牽引電機、水位器、柔順劑電磁鐵、電動機、安全開關及排水電泵(上排水機如XQB45—4DA才具備排水電泵)通過九針和四針兩個座與程序控制器連接。電氣原理圖見圖1。

1．程序控制器電路

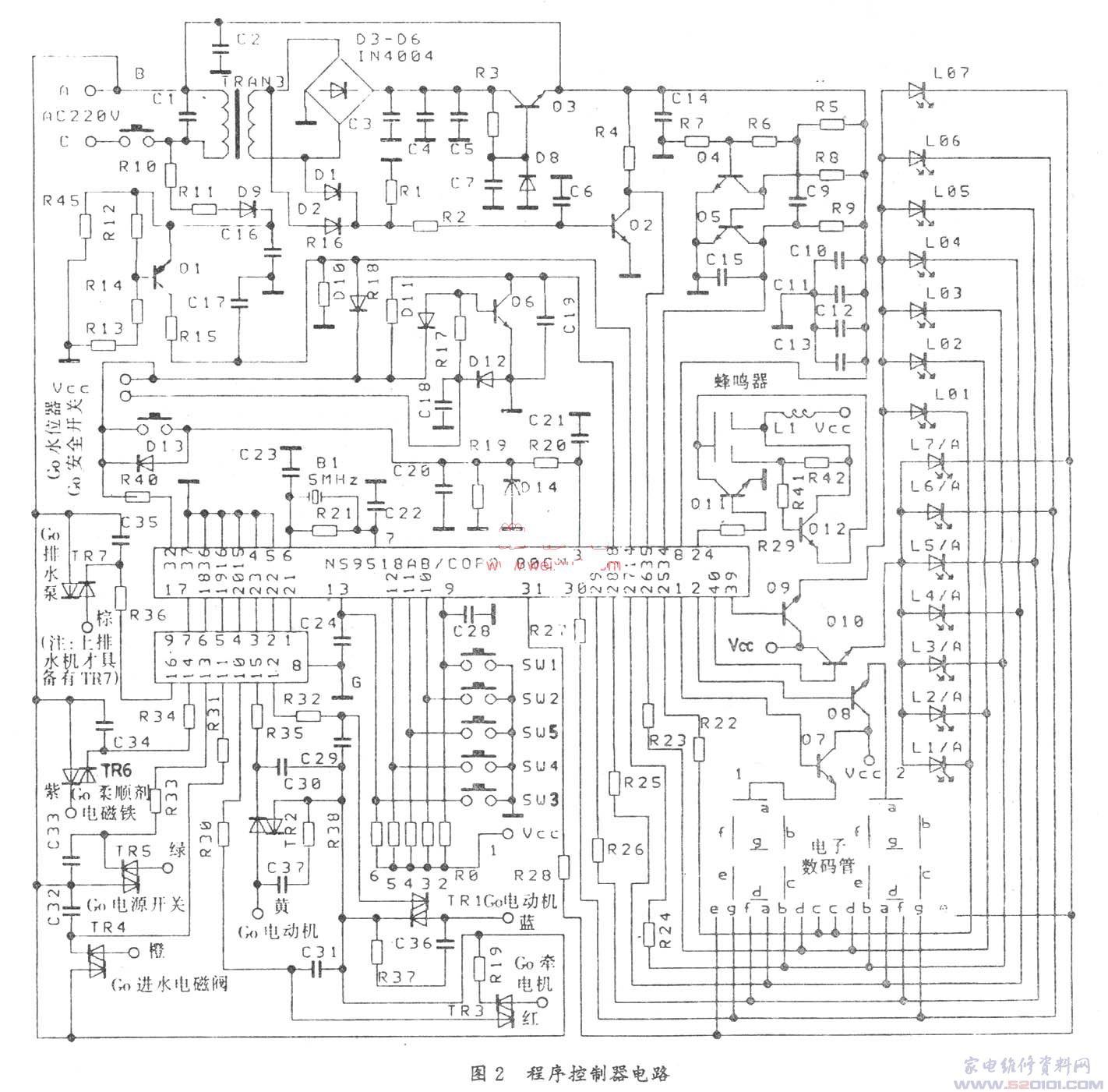

洗衣機程序控制器采用了美國NS公司的8780大規模集成電腦芯片，程序已由該公司固化于其中。同時還采用法國THO—MSON公司的推動芯片。電動機及其它電器直接由電腦芯片來指揮完成各種洗衣程序，并提供各種保護功能。程序控制器的電路見圖2。

(1)電源電路
交流電源220V經過6A保險管和電源開關后分兩路，一路經變壓器降壓、整流、濾波及穩壓后得到5V直流電源，供電腦芯片和其它外圍電路使用；另一路經可控硅控制通斷，給洗衣機的交流部件供電。
(2)芯片CPU
程序控制器的核心器件是8780電腦芯片，芯片CPU采用40腳雙列直插封裝。⑧腳接5V電源，15腳接地。⑥和⑦腳之間接有5MHz晶振，為芯片CPU提供時鐘信號。其它外圍電路組成各功能單元。
(3)同步脈沖電路
同步脈沖加至芯片的35腳，作為雙向可控硅過零觸發的同步觸發信號。
(4)自動復位電路
加至復位端的低電平至少持續10mS才有效。開機時，復位端@腳為低電平，+5V對C9和C15充電，Q4截止，Q5導通。經過一定時間的充電，Q4導通，Q5截止，34腳轉為高電平。這一過程使復位端有足夠的低電平持續期，以完成程序的初始化。
(5)程序輸人電路
通過控制電腦芯片CPU的⑨～13腳對地的通斷，作“定時”、“水位”、“行程選擇”、“程序選擇”、“起動／暫停”等五個功能鍵的操作指令輸入，從而達到控制芯片CPU作程序設置及啟動和暫停洗衣機。
(6)水位識別電路
芯片CPU的38腳及其外圍電路的作用是接收水位器的信號感知水位的高低。
(7)脫水保護電路
芯片CPU的③腳是安全開關的信號輸入腳。安全開關的工作示意圖見圖3，它配合芯片CPu在脫水時起兩種保護作用：

1)洗衣機在脫水時開蓋，安全開關的觸點斷開，芯片CPU接收到信號即行急剎車保護。
2)洗衣機在脫水時如衣物堆積在脫水桶一側，由于離心力的作用使高速轉動的脫水桶劇烈振動并以幾十赫茲的頻率撞擊安全開關的傳感桿，使安全開關連續輸出通斷信號，芯片CPU接收到這個快速通斷的振動信號即執行糾偏動作(停機一進水一漂洗一排水一脫水)，從而消除洗衣機在脫水時因衣物不均勻產生的嚴重振動。
(8)驅動電路
芯片CPU的17～23腳通過外圍驅動電路來驅動TR1～TR7七個可控硅的通斷，進而控制進水電磁閥、排水牽引電機、排水電泵、柔順劑電磁鐵的工作，及電動機作正反轉和電源開關的自動復位。R37與C36、R38與C37分別組成TR1、TR2的阻容保護電路，可防止浪涌電壓損壞可控硅。在洗衣機每次洗滌過程全部結束同時蜂鳴器發出報警信號后，TR5受芯片CPU的控制導通，給電源開關的電磁吸動裝置通電，電源自動切斷。
(9)蜂鳴器電路
芯片CPU的24腳在洗衣機每次洗滌過程全部結束或當由于某種原因而產生保護時，它將輸出一個脈沖信號經Q11放大后驅動蜂鳴器發聲報警。
(10)顯示電路

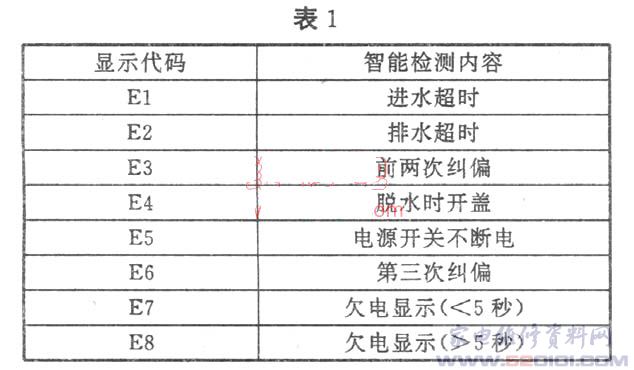

LED01-LED07及LED01／A—LED07／A這14支發光二極管受芯片CPU的控制，當芯片的39腳或40腳輸出高電平，25～31腳輸出低電平，相應的LED發光，指示程序設置及工作狀態。程序控制器上還設有一個兩位的電子數碼管，它同樣受芯片CPU的控制，除了可以顯示每個洗滌程序完成的時間、剩余時間和定時開機的定時時間外，還可以作為電源的指示燈和在由于某種原因而產生保護時，自動顯示檢測代碼，告知用戶洗衣機出現何種故障保護。智能檢測代碼見表1。
2．水位器的工作原理

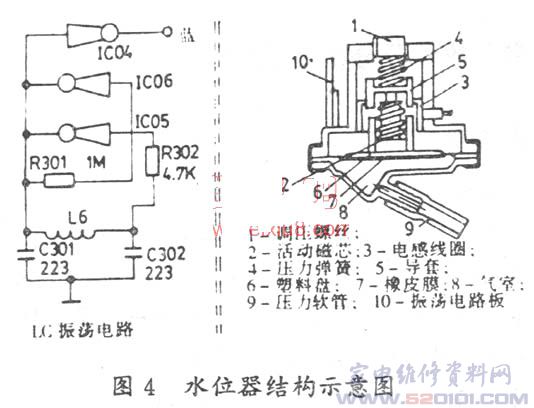

洗衣機進水的水位自動控制是通過水位器來實現的，它位于洗衣機頂蓋右后邊。圖4為該水位器的結構示意圖，其結構大致可分為三部分，下部的氣室加上橡皮膜組成壓力傳感部分，上致的活動磁芯和線圈與振蕩電路板一起組成LC振蕩電路。

工作時，隨著水位的升高，氣室中的壓力也升高。當壓力升高到一定值時，橡皮膜推塑料盤頂著磁芯上移，改變它通過電感線圈的磁力線，電感線圈的電感發生變化，LC振蕩電路的振蕩頻率也發生相應變化。當頻率達到程序控制器預定值后，程序控制器便發出指令停止進水，并轉入洗滌程序。用戶選擇水位實質上是選擇程序控制器給出的四個預定頻率，四個頻率分別對應高、中、低2、低1四種水位。水位器在出廠前，振蕩頻率定為高水位頻率22．60kHz，空水位頻率25．20kHz。
3．柔順劑電磁鐵工作原理
柔順劑電磁鐵位于進水斗內柔順劑盒下，采用220V交流電源。柔順劑盒底有一個注入孔，它跟進水電磁閥和進水斗連通。柔順劑盒蓋的下部連著一個杠桿和塑料膠片，當打開柔順劑盒蓋時由杠桿的原理帶動塑料膠片掛到柔順劑鐵的銜鐵上鎖定，同時塑料膠片將柔順劑注入孔封住，防止柔順劑流下進水斗里。當柔順劑電磁鐵線圈得電，銜鐵吸合，塑料膠片受彈簧的作用復位，從而打開柔順劑注入孔，同時進水電磁閥得電進水，其中有一小部分水流入柔順劑盒里，把柔順劑經過注入孔沖下到進水斗里再流進洗衣桶。
4．進水、排水及脫水系統的工作原理．
目前，國內外全自動洗衣機的生產，在研究開發新產品時，一般都以程序控制器為主要開發項目，故除了程序控制器區別比較大以外，其它結構和進水、排水、脫水等系統基本一致。

三、愛德洗衣機常見故障判斷與檢修
1。開機后進水電磁閥不進水
(1)進水電磁閥的進水口進水管被堵塞，清除堵塞物。
(2)進水電磁閥的線圈斷路或短路，更換進水電磁閥。
(3)可控硅TR4燒壞，更換TR4。
2．洗滌工作狀況時波輪不動作
(1)水位器的氣壓室、氣壓管發生漏氣或堵塞；振蕩電路的頻率發生偏差。清理堵塞或更換氣壓管，調整水位器上端的螺絲重新校正振蕩電路的頻率或更換水位器。在無水試機時，洗衣機不受水位器的影響，不管水位器的頻率如何均能完成各程序的示范動作。因此可使用無水試機來判定水位器系統的好壞。
(2)電機線圈斷路或短路損壞，檢修或更換電動機。
(3)起動電容器損壞，更換電容器。
(4)程序控制器輸出給電動機的電壓不正常，一般電壓不正常多為可控硅TR1、TR2損壞所致，也可能是市電過低而造成。更換TR1、TR2或使用穩壓電源。
(5)離合器損壞不能轉動，檢修或更換離合器。
3．排水閥不排水
(1)牽引電機與排水閥聯接不牢固。
(2)排水閥被堵塞，清理堵塞物。
(3)牽引電機或排水泵的線圈斷路或短路。
(4)程序控制器的可控硅TR3、TR7燒壞。
4．脫水工作狀況不脫水
(1)安全開關接觸不良，調整其觸點或更換安全開關。
(2)同第2項(2)、(3)、(4)、(5)。
5．柔順劑不能自動加人
(1)柔順劑盒的注入孔堵塞，清除注入孔雜物。
(2)柔順劑電磁鐵的線圈斷路、短路，檢修或更換柔順劑電磁鐵。
(3)在第二次漂洗進水時，程序控制器沒有給柔順劑電磁鐵供電，可能是可控硅TR6損壞，檢查TR6。
(4)在柔順劑電磁鐵動作時，進水電磁閥必須同時通電進水，且水要流入柔順劑盒，柔順劑才能注入洗滌桶內。故應檢查柔順劑盒有無水流進。
6．電源開關動作不靈，不能自動斷電
(1)電源開關按下后不能自鎖或按下后電源不接通，更換電源開關。
(2)洗衣機在不插電源時，電源開關能按下，但通電后按電源開關便立即跳起。程序控制器的二極管D10(IN4148)擊穿導通，影響芯片CPU產生誤動作，或可控硅TR5巳擊穿導通，開機后立即給電源開關的電磁線圈通電使它復位，更換D10或TR5。
(3)電源開關的電磁線圈斷路或短路，更換電源開關。
7．電動機燒壞
(1)離合器的方絲扭簧失靈或棘輪未能緩解剎車帶，使波輪正向不能轉動，從而使電動機正向不能轉，電動機電流增大，溫升激增而燒壞，此時一般相應的可控硅TR1、TR2會跟著燒壞，更換TR1、TR2、扭簧或調整棘輪與棘爪的間隙。
(2)電動機線圈短路，檢修或更換電動機。
8．電動機輸出功率不足
(1)電動機匝間短路，檢修或更換電動機。
(2)電容器容量變小，更換電容器。
(3)傳動三角皮帶松，收緊皮帶。
9．剎車時洗衣桶不能停轉
(1)離合器輸出外軸與減速器座壓力不夠而打滑，更換之。
(2)減速器剎車帶粘油造成打滑，清洗剎車帶油污。
10．振動大
(1)洗衣機安裝不平穩，振動聲很大，應調節洗衣機可調腳高度．使洗衣機保持水平。
(2)離合器部件磨損松脫，檢修或更換離合器。
(3)脫水桶下端的平行塊松脫，調緊平行塊。
(4)減振掛架的彈簧變軟，造成四根吊桿高度不一致或減振橡膠錐老化，更換減振掛架。
(5)減振掛架的彈簧及減振橡膠錐失油，調整和加油。
11．排水閥流水
(1)排水閥橡膠塞與閥座有臟物卡住，清理雜物。
(2)牽引電機與排水閥的連接桿被離合器制動桿卡住，調整和緊固連接桿。
12．洗滌時，大波輪不能正轉
(1)離合器的方絲扭簧卡入粉末冶金軸承上端間隙，或方絲扭簧嚴重變形使離合器輸出內軸正向不能轉動。
(2)洗滌時，離合器棘爪未能將棘輪打開，即離合器方絲扭簧仍將內外軸抱死，而外軸處于剎車狀態，致使波輪不能正轉。
(3)離合器單向軸承失靈，此時當大波輪反轉時洗滌桶反向轉動，導致離合器棘輪松開。波輪正轉時，由于棘輪脫離棘爪而使離合方絲扭簧沒有松開，即離合方絲扭簧將內外軸抱死，而此時外軸處于制動狀態故大波輪不能正轉。更換離合方絲扭簧，調整粉末冶金軸承上端的間隙或更換離合器。
