抽油煙機自控電路故障檢修三例（圖）

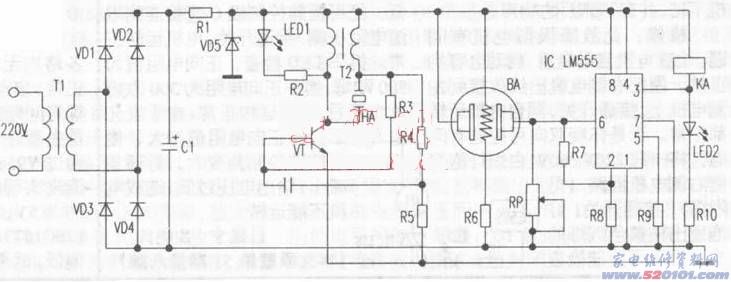

具有自控電路的玉立牌抽油煙機(電路見附圖)，使用中遇到的三例維修如下：
[例1]現象：轉換開關處于“自動”位置時，排風扇電機不能自動啟動，而LED2指示燈亮。
該故障現象表明自控電路電源正常，Ic／LM555③腳，呈高電平，表明該故障部位在時基控制電路或氣敏探測頭BA上。當氣敏管探測到有害氣體時，呈低阻狀態(反之則呈高阻狀態)。此時Ic／555⑥腳由低電平轉變為高電平，③腳則由高電平轉變為低電平，繼電器KA吸合，排風扇電機得電工作。但此時用萬用表測⑥腳電位保持在0.6v不變，為低電平，不正常。引起這種現象的原因可能是氣敏管外接元件損壞所致，仔細檢查后發現R6端脫焊，焊好后試機，故障排除。
[例2]現象：能自動啟動，但不報警，指示燈LED1也不亮。
排風扇能夠自動啟動，說明控制電路工作正常，此時測Ic⑦腳電平由高變低，說明Ic／555也正常，故障一般出現在報警電路上。報警電路由變壓器T2、振蕩管VT、壓電陶瓷HA及c2、R3、R4、R5等組成。同時因為LED1不亮，分析可能是VT損壞，用萬用表檢測，發現VT已斷路，更換同型號管子后故障排除。
[例3]現象：排風扇不能自動啟動，LED2也不亮。
這種故障現象很有可能是電源故障造成的。用萬用表測c1兩端電壓為10．5v，正常；測VD5兩端電壓為零，仔細檢查發現R1一端開焊．用烙鐵焊好屆試機，故障排除。
