三洋榮事達EM-651B微波爐的結構與維修（多圖）

一、EM-651B主要特點及功能
1．該微波爐具有超級簇射波饋送系統，該系統是日本三洋公司獨創的專利設計，它包括磁控管、圓形波導、天線、腔體凸起體的曲面。加熱效率更高；加熱均勻更好。2．兒童保險鎖。3．六種單觸食譜鍵。4．全自動解凍功能：只要按下需要解凍的食物重量，就可以自動地設定解凍所需的時間。5．雙向轉盤自動回位：微波爐內的旋轉盤能確保食物的烹調更加均勻；食物烹煮完畢后，自動將碟盤轉回原來放進時的位置，拿取方便。6．快速加熱功能：80～800W分擋可變功率選擇。7．1300W石英燒烤；1300W頂部石英燒烤加熱可單獨使用，也可配以微波加熱。8．圓弧流線形外形設計，不銹鋼腔體，直拉開門式開門，操作方便。


二、EM-651B微波爐的基本結構
EM-615B微波爐包括磁控管、腔體、圓形波導及二次天線、旋轉玻璃盤及微電腦控制系統等。
當微波爐接通電源后，其高壓變壓器將220V市電升壓，然后經過整流，變成直流高壓，加在磁控管的陽極上。磁控管則將直流電能變成2450MHz微波，經波導及天線組件傳輸?shù)綘t腔內加熱食物。食物放在旋轉的玻璃盤上，受熱均勻。爐門上設有屏蔽性能良好的帶多孔金屬網的觀察窗，從而既能觀察爐腔內的食物，又能確保微波不會泄漏。爐門上還設有三只微動開關——門聯鎖開關、門感應開關、聯鎖監控開關，確保在爐門開啟之前切斷磁控管電源，使用起來安全可靠。多重屏蔽層確保無微波泄漏。控制系統是采用微電腦控制，按照規定的程序和要求，輸出符合需要的微波平均功率，實現各種調整功能和保護功能。
三、EM-651B微波爐分解圖

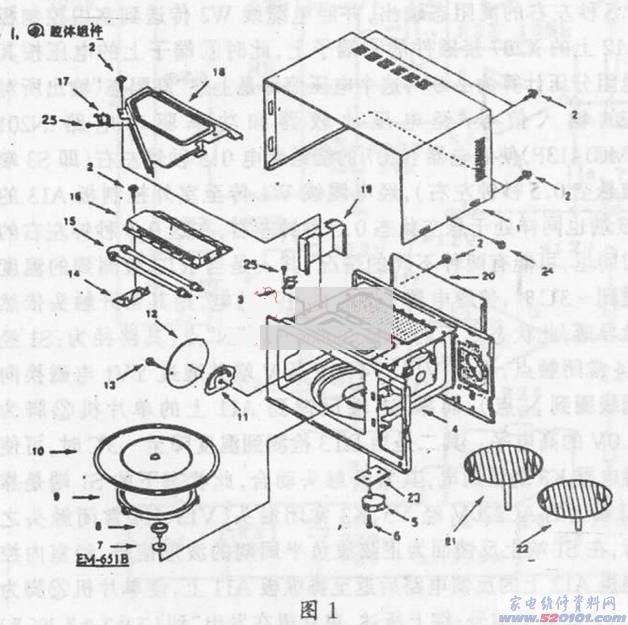

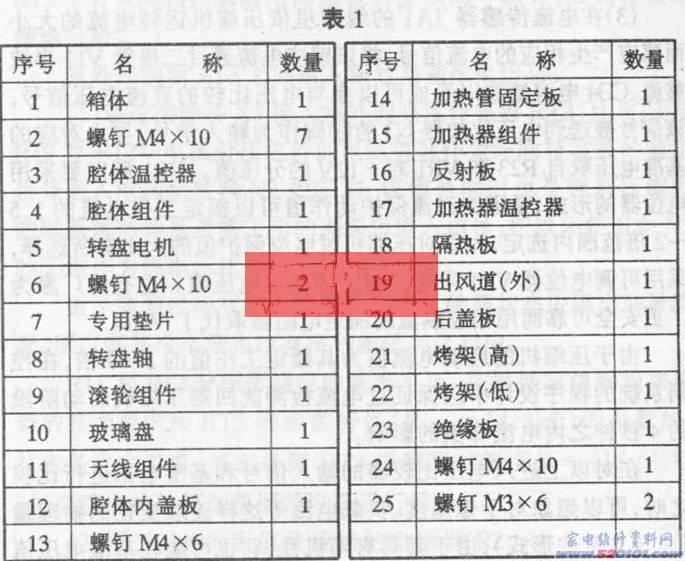

1．腔體組件(見圖1；零件名稱見表1)



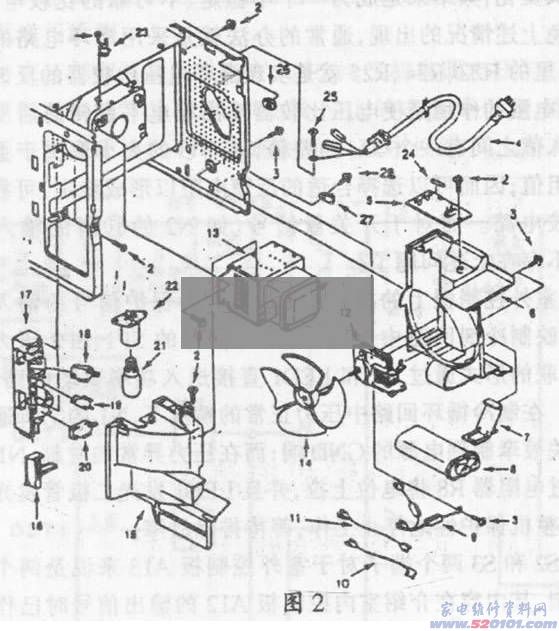

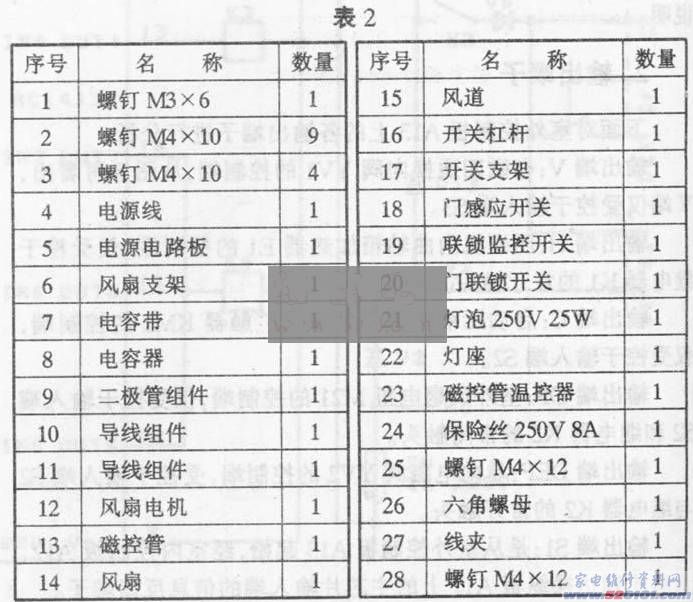

2．開關和微波部件(見圖2；零件名稱見表2。)

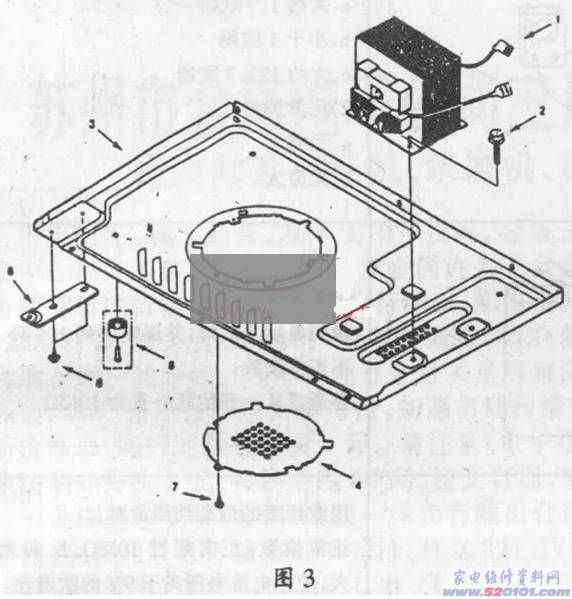

3．微波組件(見圖3；零件名稱見表3。)

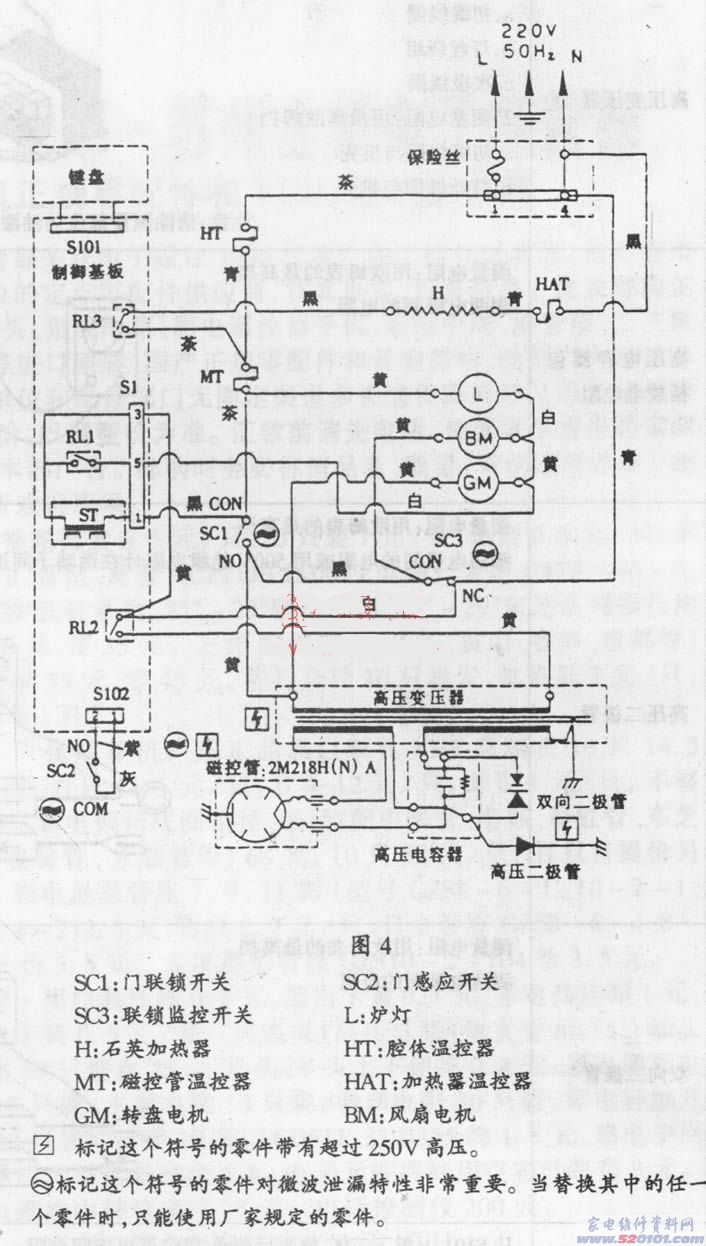

四、EM-651B微波爐零部件連接線路圖
(爐門打開狀態，見圖4。)

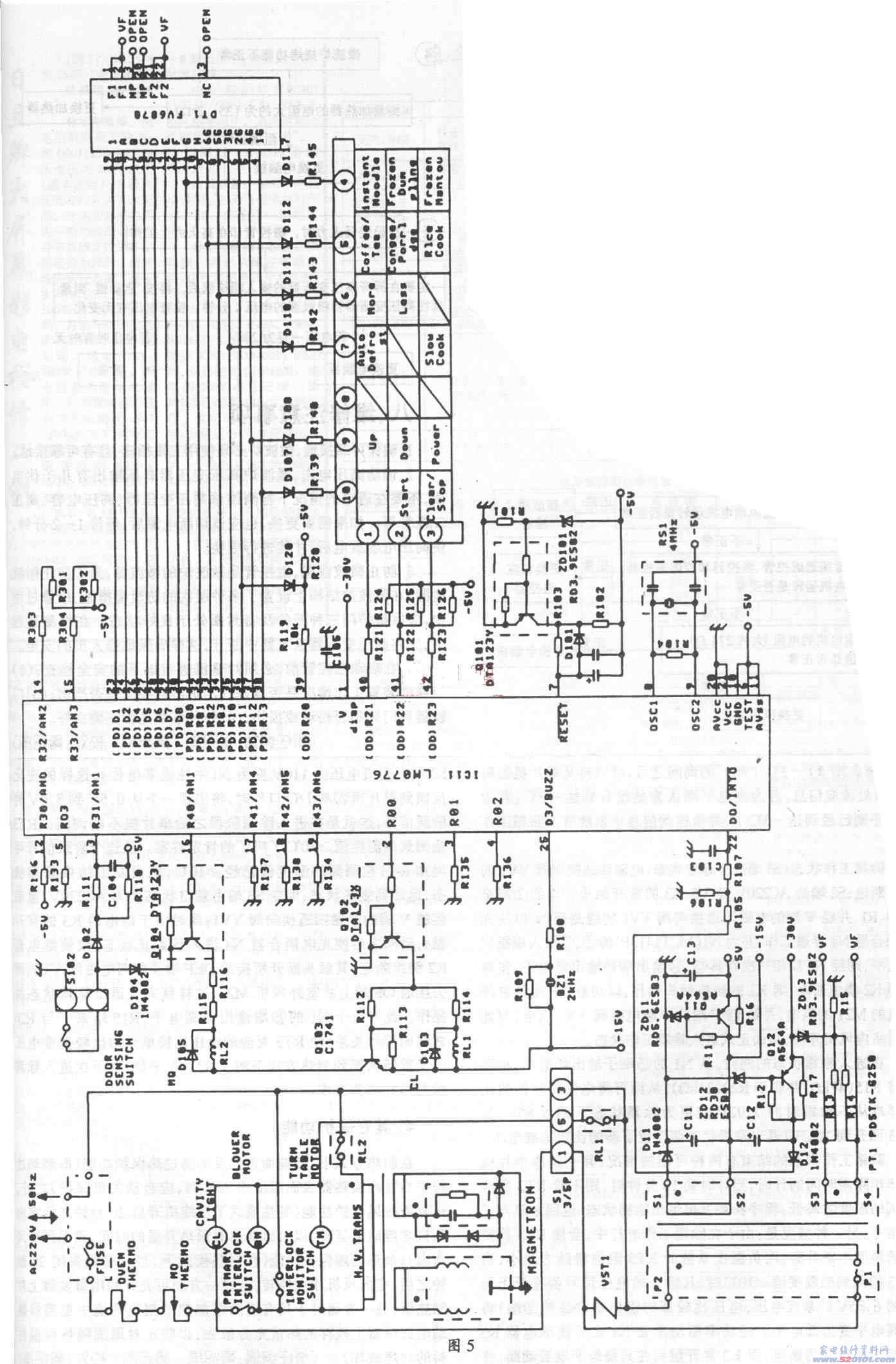

五、EM-651B整機電路圖(見圖5)

六、EM-651B微波爐主要部件的測試方法見下表：


七、EM-651B微波爐常見故障的檢修流程
微波爐的常見故障可分三大類：1．微波爐不通電；2．通電后，無微波功率輸出；3．微波輸出功率不正常。微波爐檢測的一般順序是：先視檢--檢查控制部分--檢查高壓部分。
八、維修注意事項
1、確保可靠接地，微波爐必須使用三眼插座，且有可靠接地。
2、謹防高壓電擊，微波爐高壓變壓器高壓輸出有幾千伏電壓，不要在通電的情況下檢測維修高壓變壓器、高壓電容、高壓二極管等。如果需要更換，也應該切斷電源后，等待1～2分鐘，使高壓電容放電后，才能進行更換。
3、防止微波泄漏，磁控管是微波爐的微波源，為了防止微波泄漏．在微波爐結構上設置了多種層次的防泄漏措施，維修過程中，應保持爐門三種開關及密封圈處于良好狀態。在檢測過程中，應將高壓變壓器從電路中斷開，這樣確保維修人員的安全。
4、在啟動磁控管前，必須對整機進行以下的安全檢查：(1)門聯鎖裝置工作情況是否良好；(2)爐門的關閉是否嚴密；(3)門鉸鏈和門鉤是否松動或損傷；(4)各種連線是否正確良好。
