精藝DGK-63L電子消毒柜原理與維修（圖）

DGK-63L電子消毒柜具有紅外線高溫消毒和電子臭氧消毒兩種功能。

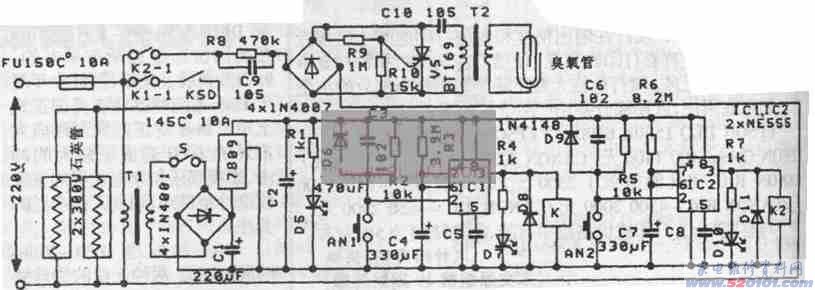

電路原理筒述
按下s鍵，控制電源接通，D5亮，按一下AN1鍵，觸發定時電路IC1，D7點亮K1工作K1—1接通，市電經控溫器KSD供電給兩根300W的石英管，釋放出高能量紅外線，迅速使柜內溫度升高，當升高到消毒標準上限溫度時，KSD自動切斷石英管電源；當溫度降至消毒標準下限溫度時，KSD復位接通市電，石英管又開始加熱，使消毒溫度保持在合適狀態。按一下AN2鍵觸發IC2，D10點亮K2工作K2-1接通，市電經C9分壓后整流給C10充電充電結束后經R9觸發單向可控硅VS導通。脈沖升壓變壓器C10經T2初級放電，T2次級感生數千伏脈沖高壓，使空氣電離放電，產生臭氧；c10放電完畢，VS截止，c10又被充電而后Vs又導通放電，循環往復，使密封的柜內氧分子濃度逐漸減少。而食具上殘留致病微生物賴以生存的氧氣將消耗殆盡，使之“窒息”以達到消毒目的。

常見故障與維修
[例1]故障現象：消毒柜使用一段時間后，按所有鍵都無反應。
分析維修：按所有鍵無反應大多為無電源電壓，打開蓋板，測得FU已熔斷，更換后功能恢復正常。查其他電路無異常。
[例2]故障現象：高溫工作正常，臭氧功能指示燈亮，但臭氧發生器無“沙沙”放電聲。
分析維修：臭氧發生器不工作，可打開臭氧發生器外蓋，將環氧樹脂挑開，經測C9開路及R8斷路，故障主要因為vs擊穿造成電流過夫，二極管擊穿，c9過流過熱而炸裂。逐一換之，功能恢復。修好后仍用環氧樹脂灌封。
[例3]故障現象：高溫消毒時間不到三分鐘便自動停止。
分析維修：該現象為定時電路故障，檢查電路發現定時電容器c4已脹開，更換后故障排除。
[例4]故障現象：未經操作自行進行消毒過程。
分析維修：NE555(IC1)的觸發端②腳的R2、C3、D6等抗干擾元件失效時，如有強干擾信號會使定時電路出現誤動作。經查為R2、c3失效，用同值的元件換上后，再無上述現象出現。
