家庭用全智能全自動豆漿機的機械系統構成與電源電路基本上檢測方

豆槳具備很高的營養成分，是一種十分滿意的營養食品。據醫生介紹，在豆槳里帶有多種多樣優質蛋白、多種營養元素、多種多樣身體必需的碳水化合物和多種多樣營養元素等。無論成人、老人和少年兒童，只需維持食用，針對提升身體素質、防止和醫治病癥，都大有益處。伴隨著大家身心健康了解的提高，為了更好地環境衛生，喝的安心，陸續挑選家中自制豆漿，進而帶動家庭用全智能全自動豆漿機銷售市場活躍性。現階段市場上各發布的豆漿機品牌多種多樣，文中僅以九陽經典型號為例子，詳細介紹家庭用全智能全自動豆漿機的機械系統構成與電源電路基本上檢測方式。
1.豆漿機的機械系統構成

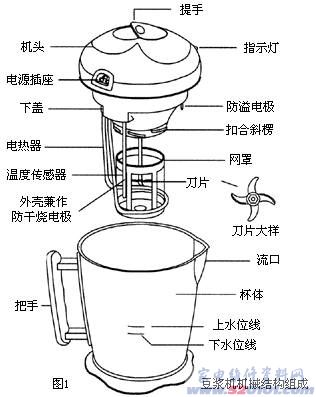

九陽知名品牌豆漿機，選用全智能操縱，完成加熱、磨漿、煮漿和延遲熬煮全過程全自動化技術，尤其是因為加設了“慢火熬煮”程序處理，使豆槳營養成分更為豐富多彩，口味更為香澤。該型號構造構成如下圖1所顯示。

(1)杯體:杯體像一個粗碩的杯子，有門把和流口，適用于裝水或豆槳。杯體有的用塑膠制做，有的用不銹鋼加工，但全是合乎食品衛生標準的不銹鋼板或聚丙稀脂材料。購買時以挑選不銹鋼板杯體為宜，主要是有利于清理。在杯體上標著“上水位線”線和“下水位”線，為此標準對杯體的加水流量。杯體的外沿沿正好套上機頭下蓋，對機頭起固定不動和支撐點功效。
(2)機頭:機頭是豆漿機的總程，除杯體外，其他各零部件都固定不動在機頭上。機頭機殼分頂蓋和下蓋。上蓋有提手、工作中顯示燈和電源插頭。下蓋用以安裝各關鍵構件，在下蓋上方（也即機頭內部）安裝有溫控開關、變電器和磨漿電機。外伸下蓋的下邊有電熱水器、刀頭、網罩、防堵電級、溫度感應器及其防空燒電級。必須表明，下蓋的材料一樣必須合乎食品衛生標準。
(3)電熱水器:加溫輸出功率800 W，金屬材質，用以加溫豆槳。
(4)防堵電級:用以檢測豆槳燒開，避免豆槳益出。它的直徑5 mm，合理長短15 mm，處于杯體上邊。為確保防堵電級一切正常工作中，務必立即對其清理整潔，與此同時豆槳不適合太稀，不然，防堵電級將喪失安全防護功效，導致溢杯。
(5)溫度感應器:用以檢測“加熱”時杯體內的溫度，當水溫做到MCU（SH66P20A）設置溫度（一般規定8O ℃上下）時，運行電機逐漸磨漿。
(6)防空燒電級:該電極并不是單獨構件，反而是運用溫度感應器的鋁合金機殼兼。外殼直徑6 mm，合理長短89 mm，長度比防堵電級長許多，插進杯體底端。杯體水位線一切正常時，防空燒電級下方是理應被泡浸在水中。當杯體中水位線稍低或沒有水，或機頭被提到，并使防空燒電級下方離去河面時，MCU(微處理器)根據防空燒電級檢測到這類情況后，為保安全，將嚴禁豆漿機工作中。
(7)刀頭:外觀設計神似船只飛機螺旋槳，高韌性金屬材質，用以破碎豆粒。
(8)網罩:用以盛黃豆，過濾豆槳。圖1為了更好地可以認清別的構件，圖內未將網罩的網眼畫出去，并且將網罩與機頭下蓋畫成份開的，具體工作中時，網罩根據結合斜楞而與機頭下蓋是扣合在一起的。清理的時候會發覺，因遇熱后網罩與機頭下蓋結合發生過緊，因而拆裝網罩時要首先用冷水將其制冷，以防用勁過大而刮傷手或損壞網罩。尤其是清理網罩較為費勁，通常讓客戶覺得太艱辛，這一問題造成各高度重視。九陽公司通過技術革新，對網罩改善完成了重大進展，運用九陽專利權引流技術性的拉法爾網，配對“ X型颶風刀頭”，經上萬次全循環系統細致打漿，不僅大大的地增強了豆槳營養成分品質，與此同時使網罩的清理越來越簡單而輕輕松松。

2.電源電路基本上檢測方式
(1)豆漿機電源電路的主要特性

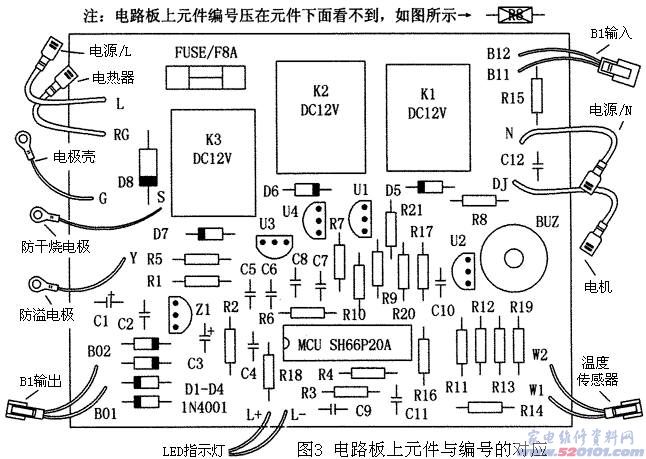

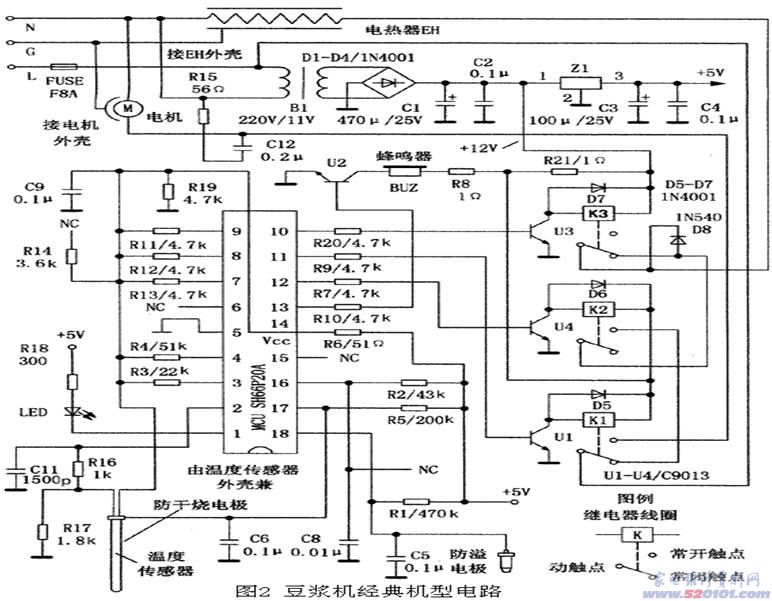

圖2所顯示。為九陽經典型號原理圖，具備普遍的象征性。一般豆漿機的加熱、磨漿、煮漿等全自動化技術全過程，全是根據 MCU相關腳操縱，相對應三極管推動，再由好幾個汽車繼電器構成的汽車繼電器組執行電源電路變換來進行。只需把握這一條基本定律，就可對全部型號的豆漿機開展電源電路查驗，清除各種常見故障?？墒?，有一些型號線路板的制做有點兒問題，它是將元器件的識別碼壓在元器件下邊的，因而在電路板上只有見到元器件，而看不見元器件識別碼，那樣針對電源電路的檢測極不方便。因此，文中得出圖3所顯示。圖里將各元器件識別碼，一一標明。


(2)電阻器、電容器及二極管、三極管的基本上檢測方式
這幾類元器件的檢測大多數可在路精確測量，必需時可用出來獨立檢測，方式非常簡單。
(3)MCU集成ic的基本上檢測方式
因為線路板安裝在機頭內，檢測十分不方便，即使念頭可以檢測，殊不知在機頭內通電檢測風險性比較大，因此小編運用檢測MCU各腳對地電阻值來分辨。表1列舉MCU管腳對地電阻值，從而表可以看得出，MCU管腳對地電阻值有顯著的周期性，4個操縱管腳和2個檢測管腳，記號筆測皆為4.5 kΩ，水筆測操縱腳皆為8.2 kΩ，檢測腳皆為8.6 kΩ。假如測定電阻值偏離表中數據，表明測定管腳并不是內部穿透或引路，便是外部元器件有什么問題。
(4)汽車繼電器基本上檢測方式

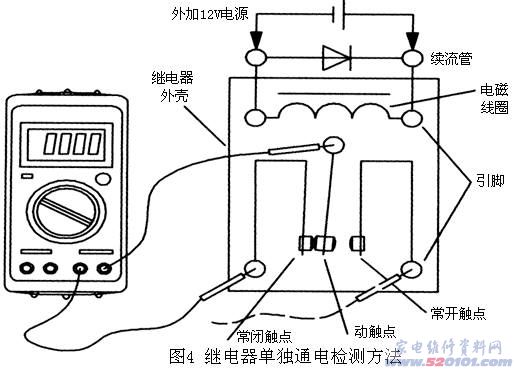

因為豆漿機工作中時離不了水和蒸氣，因此機頭滲水，構件返潮、起霉，客戶稍不留意便會產生，對汽車繼電器導致危害。并且汽車繼電器本身電流量負荷非常大、變換經常，因而非常容易將接觸點燒毀，使豆漿機沒法工作中。一樣，在整體通電標準下，對汽車繼電器檢測很艱難，因此小編采用對汽車繼電器獨立插電法開展檢測，如下圖4所顯示。另加一個DC12 V開關電源，留意將該開關電源正級接在續流二極管負級上，負極接在續流二極管正級上，接入或斷掉另加開關電源，應當聽見汽車繼電器吸合與釋放出來姿勢傳出的響聲，并且精確測量開與關或常閉點，應當有接入或斷掉相對應的體現。假如汽車繼電器無姿勢體現，表明汽車繼電器磁鐵線圈有什么問題，針對圖2所顯示電源電路，一切正常狀況K1、K3磁鐵線圈電阻值為380 Ω，K2為190 Ω。假如無對應的接入或斷掉體現，表明這也是接觸點己被燒毀的原因。


豆漿機常用汽車繼電器，工作標準電壓多見DC12 V，接觸點負荷額定電壓多見10 A(28VDC)。因為豆漿機工作中情況的獨特必須，汽車繼電器的代用，理應挑選大品牌的高品質汽車繼電器。
(5)磨漿電機基本上檢測方式
小編發覺，有相當于一部分豆漿機電機輸出功率容量過小，因輸出功率不夠，升溫過高，再再加上滲水、返潮等各種因素而燒毀電機，幾乎是各型號的一種常見問題。對電機應最先形象化查驗，看電機各繞阻是不是有燒糊、短路和斷路等狀況，換相片和電機碳刷是不是毀壞，電機上以及周邊是不是有黑色粉末，拿手旋轉電機是不是靈便。電機工作中異常或不轉，而形象化查驗內未見異常，那麼就需要對電機繞阻開展檢測。

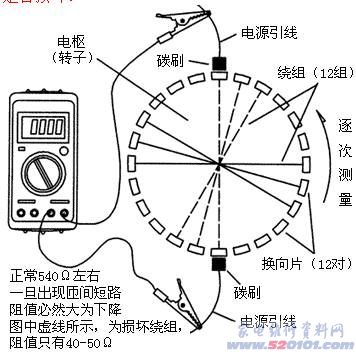

對電機繞阻檢測可以用多種形式。文中詳細介紹一種非常簡單、最方便快捷的檢測方式，供同行業參照。如下圖5所顯示。斷掉電機與外界連線，將直流電流表夾各自夾在電機碳刷后邊的導線上，拿手旋轉電機軸，逐次測到每對換相片中間阻值，一切正常電阻值約為540 Ω上下，假如電阻值降至50 Ω 下列，表明聯接在這里一對換相片中間的繞阻己被損壞或己被穿透，發生堵轉短路故障。圖5為簡單化的平面圖，將換相片間相對性應的繞阻用一條圓的直徑表明（用斜線直徑表明被損壞的繞阻)。用此方法檢測，不用拆卸電機，就能快速分辨電機是不是毀壞。
