[例1]故障狀況:開機后爐內照明燈具亮。輪盤運行一切正常,但不加溫。
剖析維修:剖析其緣故很有可能為髙壓電源電路故障或磁控管無效導致無微波加熱導出。

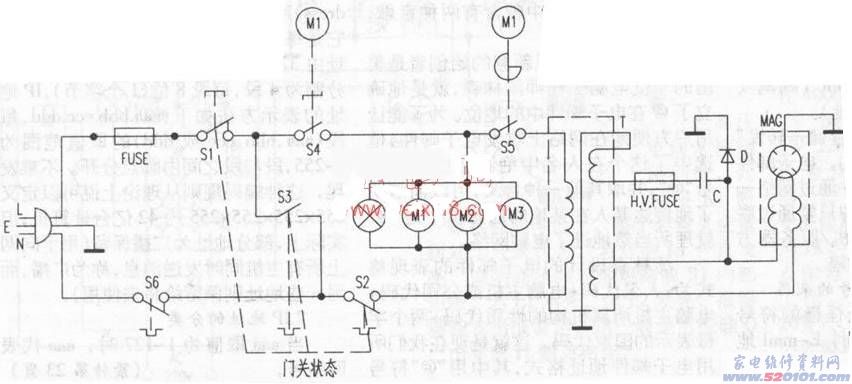

打開機殼查驗,發覺髙壓保險絲已燒斷。依據該設備原理圖(見圖下)剖析,髙壓保險絲燒斷,表明高壓電流量負載,很有可能緣故有高壓電容C擊穿,高壓二極管D擊穿或磁控管擊穿。查驗高壓二極管一切正常,再查驗高壓電容c,發覺已擊穿,拆換后調試,故障清除。
[例2]故障狀況:微波爐加熱開機后不工作中。
剖析與維修:打開爐蓋發覺開關電源保險絲已燒斷并變黑,表明機內電流量負載。查驗開關電源鍵入端和髙壓導出電源電路均無短路故障故障,拆換開關電源保險絲后調試一切正常,因此交客戶應用。但第二天該故障反復發生。核查開關電源保險絲又燒斷。據客戶體現,該設備修完后第一次烹飪時可常規工作中,待加溫結束打開爐門時,熱壓有光亮一閃,之后就不可以應用了。依據電路圖分析,加溫結束后定時器開關s4已斷掉,故短路故障故障不太可能產生在s4以后的電源電路,很有可能出現在門第一鎖桿電源開關s1和門監管電源開關S3一部分。通常情況下,打開爐門時S1應先斷掉,隨后監管電源開關s3再合閉。不斷電源開關爐門并查驗s1與S3的互鎖姿勢均一切正常,測開關電源鍵入端也未發覺短路故障狀況。再次裝上保險絲,放進一杯水試加溫一分鐘后打開爐門末見故障產生,但當加溫6~7分鐘后打開爐門一瞬間又產生保險絲爆斷故障。從而推論,S1在長時間。工作中后發燙形變,在爐門打開時盡管門電源開關互鎖組織姿勢一切正常。但其接觸點很有可能產生黏連,以至在s3合閉時S1并未斷掉,導致220V電源短路。拆換s1后調試長時間,故障不會再發生。經客戶應用后確認故障已清除。
剖析維修:剖析其緣故很有可能為髙壓電源電路故障或磁控管無效導致無微波加熱導出。
打開機殼查驗,發覺髙壓保險絲已燒斷。依據該設備原理圖(見圖下)剖析,髙壓保險絲燒斷,表明高壓電流量負載,很有可能緣故有高壓電容C擊穿,高壓二極管D擊穿或磁控管擊穿。查驗高壓二極管一切正常,再查驗高壓電容c,發覺已擊穿,拆換后調試,故障清除。
[例2]故障狀況:微波爐加熱開機后不工作中。
剖析與維修:打開爐蓋發覺開關電源保險絲已燒斷并變黑,表明機內電流量負載。查驗開關電源鍵入端和髙壓導出電源電路均無短路故障故障,拆換開關電源保險絲后調試一切正常,因此交客戶應用。但第二天該故障反復發生。核查開關電源保險絲又燒斷。據客戶體現,該設備修完后第一次烹飪時可常規工作中,待加溫結束打開爐門時,熱壓有光亮一閃,之后就不可以應用了。依據電路圖分析,加溫結束后定時器開關s4已斷掉,故短路故障故障不太可能產生在s4以后的電源電路,很有可能出現在門第一鎖桿電源開關s1和門監管電源開關S3一部分。通常情況下,打開爐門時S1應先斷掉,隨后監管電源開關s3再合閉。不斷電源開關爐門并查驗s1與S3的互鎖姿勢均一切正常,測開關電源鍵入端也未發覺短路故障狀況。再次裝上保險絲,放進一杯水試加溫一分鐘后打開爐門末見故障產生,但當加溫6~7分鐘后打開爐門一瞬間又產生保險絲爆斷故障。從而推論,S1在長時間。工作中后發燙形變,在爐門打開時盡管門電源開關互鎖組織姿勢一切正常。但其接觸點很有可能產生黏連,以至在s3合閉時S1并未斷掉,導致220V電源短路。拆換s1后調試長時間,故障不會再發生。經客戶應用后確認故障已清除。
