一臺galanzWD9008型微波爐加熱,應用大半年后的一天

一臺galanzWD9008型微波爐加熱，應用大半年后的一天，剛一插電就聽“啪”的一響聲，因此打開外殼查驗，發覺保險絲已燒壞。立刻細膩查驗，沒出現異常，再取下多用途表逐一深查，也沒發覺有比較嚴重短路故障的部件，重新安裝同尺寸的保險絲，插電重試，或是那洪亮的“啪”聲，保險絲又燒斷掉。這下麻煩了，問題出在什么地方呢?再精確測量一番電源電路，或是沒找到“嫌犯”。至此，只能斷開一部分電源電路開展分辨，逐一斷開風扇電機、石英石加熱管、變電器等部件，但插電或是燒保險絲，表明與這種部件不相干。殊不知在檢查時發覺，打開爐門再插電則不容易燒保險絲，電燈泡也一切正常閃光，但蓋上爐門一瞬間則燒毀保險絲。

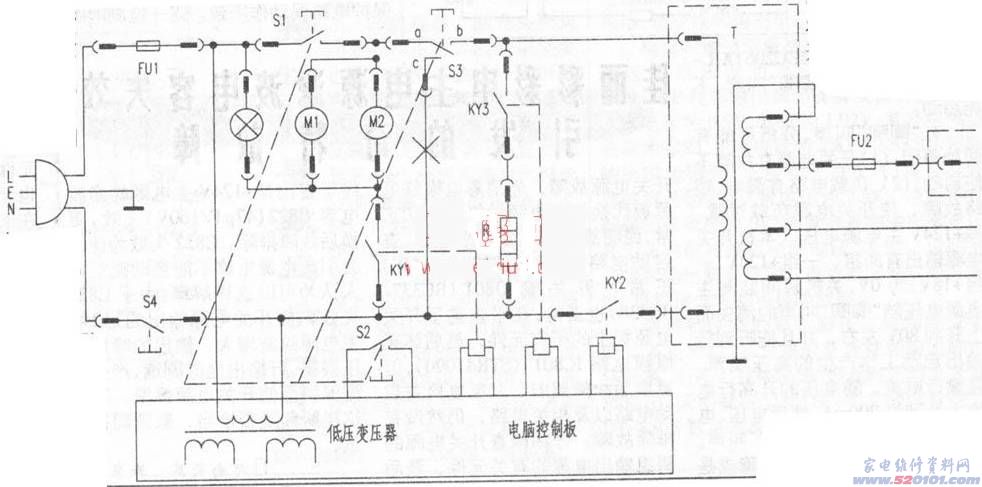

因此對比原理圖(如圖下)細膩剖析，經精確測量了解S1在打開爐門時斷開，合上爐門時接通；S3在打開爐門時接通ac，關上爐門時接通ab，即閉店時s1變為接通，這時S3由a接通c變為接通b。很顯著，與S3的c端聯接的線條是不必要的，那樣，當S3困久用而變換較差時有可能在蓋上爐門電源開關轉換時s1已接通，而S3還未從a接c情況轉至a接b情況，進而造成短路故障。因此拔去聯接S3電源開關的c端口號線條(實體為一條橫線和綠線扭在一起再插進電源開關c端)，將要圖內打“×”處斷開，那樣再插電應用即一切正常。
