不可以運行、無源蜂鳴器

一、不可以運行、無源蜂鳴器“嘀、嘀、嘀…”緊促長鳴聲。

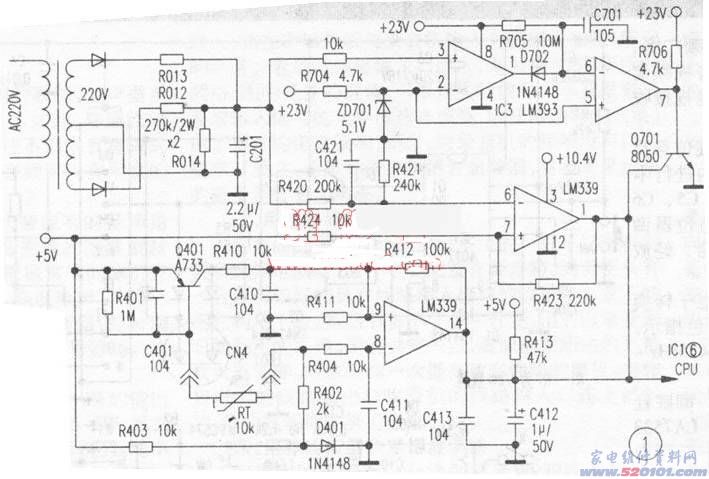

此故障多為保護電路(見圖1)和開關電源電路(見圖2)故障而致。



1．保護電路
該設備配有極高、過低電壓保護、功率模塊IGBT過熱保護、通電延遲保護等保護電路。以上電路導出的邏輯性高電平功效于CPu⑥腳，用于判定是不是導出操縱IGBT的差分信號
(I)髙壓保護電路。電力網工作電壓為一切正常220V時，取樣電阻R014端損耗應是7.5V上下，若避開此值．多為R012、R013引路、變值。(2)低電壓和通電延遲保護電路。Q701基極工作電壓通電時為0.7V，約2秒后降至0.15V，若其一直為0.7V，則緣故多為C701、Q701欠佳，(3)IGBT過溫保護電路，該設備將熱敏元件RT(10k／25℃負溫指數)焊在小PCB板上，再固定不動在IGBT板的包裝印刷面，經CN4引至電路，來檢測IGBT操作溫度，若此感應器引路或短路故障，則會發生以上故障。(4)爐面溫度感應器(100k／25℃)欠佳和電容器C412、C413走電也會發生以上故障。
2．開關電源電路
電源電路如下圖1、圖3。

緣故多為10.4V、23V開關電源欠佳和L001脫焊。
二、爐面無鍋按運行鍵，能順利傳出無鍋報警系統“嘀-嘀-嘀”。鍋放到爐面后運行．顯示燈一亮即滅，稍候又一亮即滅，這般不斷。

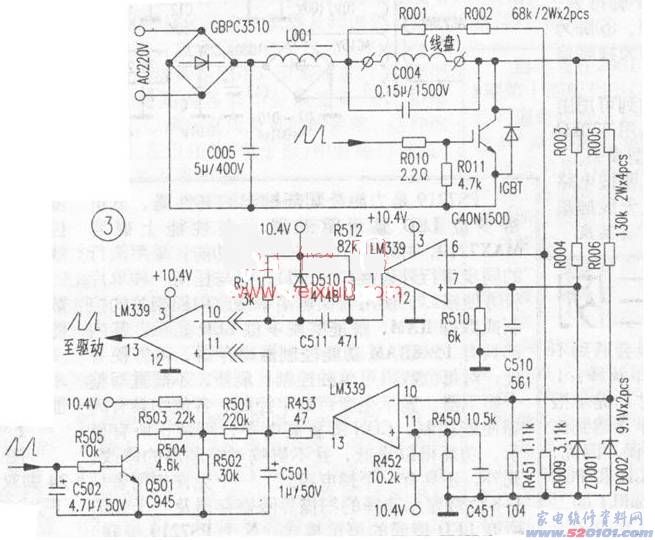

此故障主要是輸出功率漸升電路或差分信號同歩電路故障昕致，普遍緣由有C501、c502、C510C511欠佳或R001-R006毀壞。電路如下圖3。
三、工作中數分鐘或一段時間后，無源蜂鳴器長響。

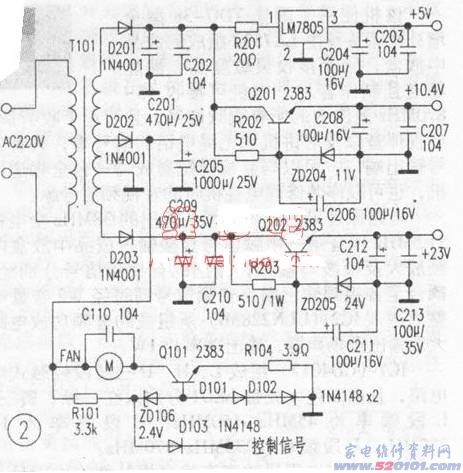

此故障主要是設備制冷系統故障造成IGBT過溫而致，普遍緣由有離心風機和風機直流電源三極管Q101毀壞(如下圖2)。(圖1-圖3均為實體測繪工程圖，僅供參考：)
