電飯鍋煮粥器的電路圖講解及常見問題的維護保養方式

HW-03型電飯鍋煮粥器(又被稱為輸出功率控制板)較大負荷1000W、導出電流量10A，具備4擋調節火力點，與電飯鍋相互配合應用，不但能做飯，還具備煮粥、熬湯和煮肉類等各種主要用途。文中詳細介紹該電飯鍋煮粥器的電路圖講解及常見問題的維護保養方式。
一、電路圖講解

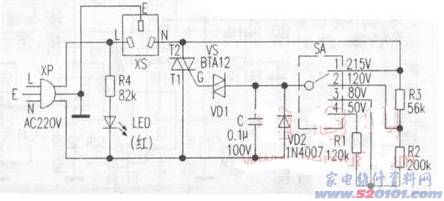

根據實體繪制電路設計圖如圖下所顯示。

由電阻R4、發光二極管LED構成電源標示電源電路；電源電源插頭XP、電飯鍋電源插座XS、雙向晶閘管VS構成電源主回路；調擋電源開關SA、電阻R3～R1，二極管VD2、電力電容器C、雙重二極管VD1構成有級可調開啟電源電路。
將XP接入電源，220V電源經R3～R1、SA向C電池充電，當充電工作電壓做到VDl的轉折點工作電壓時，VD1導通，VS隨著導通，電源主回路工作中。調整SA置1～4擋，將要電阻R3、R3 R2、R3 R2 R1相匹配連接電源電路，可以更改VS在電源交流電流正、負半周期時間的逐漸導通時間，進而獲得215V、120V、80V、50V(帶負荷實測值)四種不一樣工作電壓，以操縱電飯鍋火力點高低，做到各種各樣烹制要求。
二、常見問題維修
1．電源標示燈不閃，整體不工作中
此常見故障多因長期應用，電源電源插頭L或N腳根處與敷銅錢相接處拉弧燒蝕空氣氧化產生接觸不良現象。消除金屬氧化物，再次扭緊螺絲，必需時在表面中間加焊錫牢。
2．電源顯示燈亮，電飯鍋不熱
指示燈亮表明電源已進到電源電路。常見故障多出現在開啟電源電路好多個元器件，關鍵查SA、VD1和C，大多數為VD1穿透毀壞而不可以開啟VS導通。用萬用表測量雙重二極管，正反面向電阻均為無窮則一切正常。次之是C穿透短路故障或引路，用0.1uF／160V(正本100V)滌綸電容拆換，常見故障就可以清除。
3.電源顯示燈亮，輸出電壓很高，不可以變壓
常見于雙向晶閘管VS穿透造成T1、T2短路故障，相當于一根輸電線接入電源主回路。關鍵因素是VS品質較差或電飯鍋輸出功率超出要求(乃至負荷短路故障)而致。用數字萬用表Rx1擋測T1與T2間、G與T2間，一切正常的正反兩面向電阻均為無窮，再測G與T1間，一切正常的正反兩面向電阻在30～45Ω中間。若不符以上電阻電阻值則VS毀壞，拆換就可以。留意，安裝雙向晶閘管需涂少量散熱膏并與鋁排熱板裝牢。
