1．電路介紹

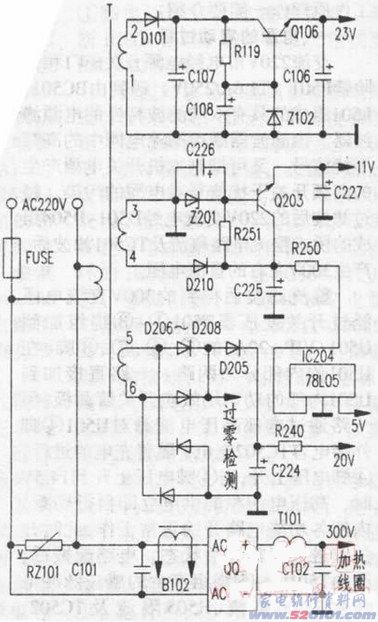

康寶C13C系列產品電磁爐選用輸出功率板、控制器和功能鍵板的三板結構。三者中間根據接插件聯接。該設備開關電源電路較簡易(并不是開關電源電路方法)，依據實體測繪工程的開關電源電路如圖下所顯示。在其中直流高壓電源在輸出功率板上，由220V電壓經保險絲管FUSE、氧化鋅壓敏電阻RZ101，抗干擾性電容器C101、電壓互感器B102至橋式整流器造成約300V的脈沖直流電壓；又通過扼流線圈T101、電容器C102濾波后送至加溫電磁線圈(盤)L。低電壓開關電源由電壓根據變電器T降血壓后給小信號分析電路及風扇配電。
(1)T次級線圈①、②端(翠綠色)輸出AC30V，①端接地裝置，②端根據D101整流器、C107濾波，由Q106、Z102、R119、C108、C106等構成的串連穩壓電源輸出23V光滑的直流電壓，給由分立元件組成的輸出功率輸出推動電路配電(這一部分電路也在輸出功率板上)。(2)T次級線圈③、④端(淡黃色)輸出AC19V，根據接插件收到控制器上。經D210半波整流后分為雙路：一路經過Q203、Z201、C226、C227等構成的串連穩壓電源輸出平穩的11V工作電壓，關鍵向電壓比較器LM339給予工作標準電壓；另一路經C225濾波、R250過流保護，輸至IC204/78L05，穩壓管后輸出5V，關鍵給MCU和LM339配電。(3)T次級線圈⑤、⑥端(深藍色)輸出AC17V，根據接插件收到控制器上。由D206～208橋式全波整流、D205防護、C224濾波、R240過流保護輸出20V工作電壓為風扇配電：除此之外，D205的正極端化的脈沖直流電壓給“過零檢驗”電路給予過零數據信號。

2．常見故障維修
電磁爐電路是一個大閉環控制、大電流量、高頻率、髙壓震蕩系統軟件，維修開關電源一部分時不必帶加溫負荷電磁線圈插電實際操作。
(1)保險絲管FUSE完好無損，不可以開機、無工作電壓輸出等。
這表明開關電源配電控制回路有引路、短路、脫焊，接插件松動、接觸不良現象等狀況。
(2)開機燒保險絲管，且燒跡比較嚴重、變黑揮發或爆裂。
這表明電路中有明顯的短路故障性常見故障。常見于負荷中的IGBT管、推動電路、續流二極管和高頻率串聯諧振電容器C103(0．27uF±5％／1200VDC，800V／50Hz)穿透呈短路故障性毀損或C103容量降低：300V電路中的抗干擾性電容器C101、整流管QQ、儲能技術(濾波)電容器C102穿透短路故障或C102容量明顯降低而致。
(3)開機，燒保險絲管，但只煮沸一段或有一點斷隙。
這表明短路故障水平相對性輕一些，熔斷絲具有保障功效。常見于低電壓一部分開關電源電路或有關負荷電路有常見故障。簡易的查測方式是精確測量每組工作電壓輸出端對地的阻值。一切正常時，5V輸出端對地阻值為2k；20V端為9k；23V端為11k；11V端為8k。若與標準值較為偏小過多，則表明有短路故障問題(以上數據信息系用MF-47型數字萬用表，水筆接地裝置測得)。
