        次級線圈整流器后的2組電壓一切正常

        發(fā)布日期: 2021-12-25 07:00 瀏覽:147
        核心摘要:顯示電路相關局部電路如圖所示。拆開機殼,檢查變壓器次級整流后的兩組電壓正常。查u1⑧腳⑨腳時鐘電路外圍元件正常,分析顯示亂碼應為IC芯片復位不正常。當顯示亂碼時測C3兩端(A點)電壓為2.8V(正常為

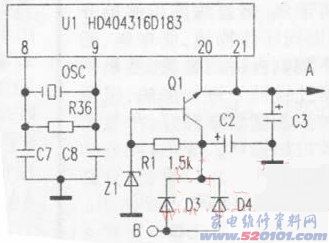

        顯示電源電路有關部分電源電路如下圖所示。拆卸外殼,查驗變電器次級線圈整流器后的2組電壓一切正常。查u1⑧腳⑨腳晶振電路外部元件一切正常,剖析顯示錯碼應是IC芯片復位異常。當顯示錯碼時測C3兩邊(A點)電壓為2.8V(一切正常為5V),無顯示時為0V,拆換C3失效。危害A點電壓的另一元件為Q1,剖析Q1有兩個作用:一是與C3、R1相互配合組成低電頻復位電源電路;二是與Z1配臺,復位后為U1給予平穩(wěn)的5V工作中開關電源。測Z1一切正常。將Q1拆換后工作中一切正常。
        點一下變大
